Робоче обладнання драглайна
Номер патенту: 47302
Опубліковано: 25.01.2010
Автори: Щербина Михайло Сергійович, Тріфонов Іван Володимирович, Шатов Сергій Васильович, Хмара Леонід Андрійович
Формула / Реферат
Робоче обладнання драглайна, що містить ківш з днищем та ріжучим ножем, бічні та задню стінки, кронштейн з опорним роликом та вушками для тягових ланцюгів, яке відрізняється тим, що кронштейн нижньою частиною закріплений на плиті, додатково встановленій під днищем ковша.
Текст

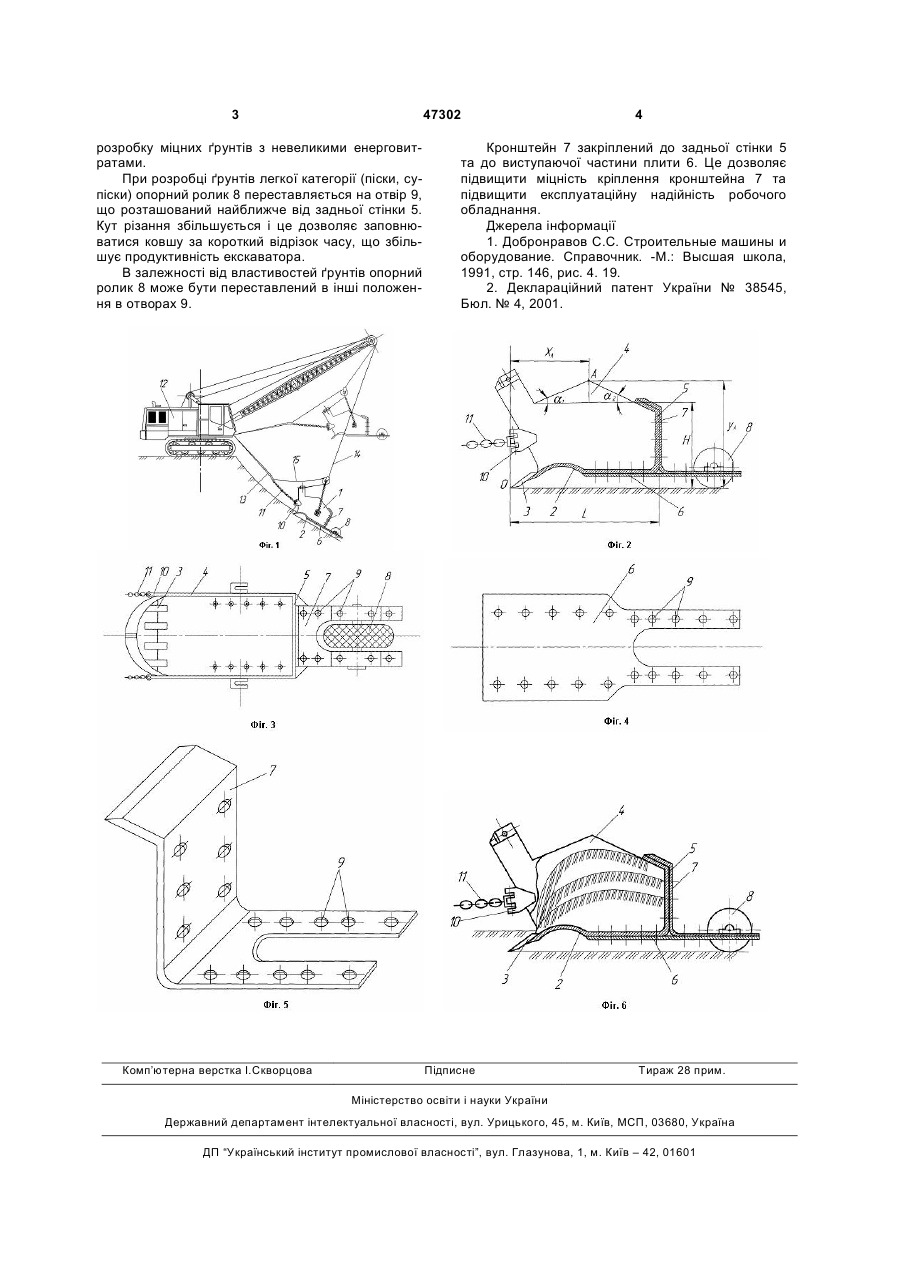

Робоче обладнання драглайна, що містить ківш з днищем та ріжучим ножем, бічні та задню стінки, кронштейн з опорним роликом та вушками для тягових ланцюгів, яке відрізняється тим, що кронштейн нижньою частиною закріплений на плиті, додатково встановленій під днищем ковша. (19) (21) u200908148 (22) 03.08.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ, ЩЕРБИНА МИХАЙЛО СЕРГІЙОВИЧ 3 47302 розробку міцних ґрунтів з невеликими енерговитратами. При розробці ґрунтів легкої категорії (піски, супіски) опорний ролик 8 переставляється на отвір 9, що розташований найближче від задньої стінки 5. Кут різання збільшується і це дозволяє заповнюватися ковшу за короткий відрізок часу, що збільшує продуктивність екскаватора. В залежності від властивостей ґрунтів опорний ролик 8 може бути переставлений в інші положення в отворах 9. Комп’ютерна верстка І.Скворцова 4 Кронштейн 7 закріплений до задньої стінки 5 та до виступаючої частини плити 6. Це дозволяє підвищити міцність кріплення кронштейна 7 та підвищити експлуатаційну надійність робочого обладнання. Джерела інформації 1. Добронравов С.С. Строительные машины и оборудование. Справочник. -М.: Высшая школа, 1991, стр. 146, рис. 4. 19. 2. Деклараційний патент України № 38545, Бюл. № 4, 2001. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device of dragline
Автори англійськоюKhmara Leonid Andriiovych, Shatov Serhii Vasyliovych, Trifonov Ivan Volodymyrovych, Scherbyna Mykhailo Serhiiovych
Назва патенту російськоюРабочее оборудование драглайна
Автори російськоюХмара Леонид Андреевич, Шатов Сергей Васильевич, Трифонов Иван Владимирович, Щербина Михаил Сергеевич
МПК / Мітки
МПК: E02F 3/46
Мітки: робоче, драглайна, обладнання
