Робоче обладнання драглайна

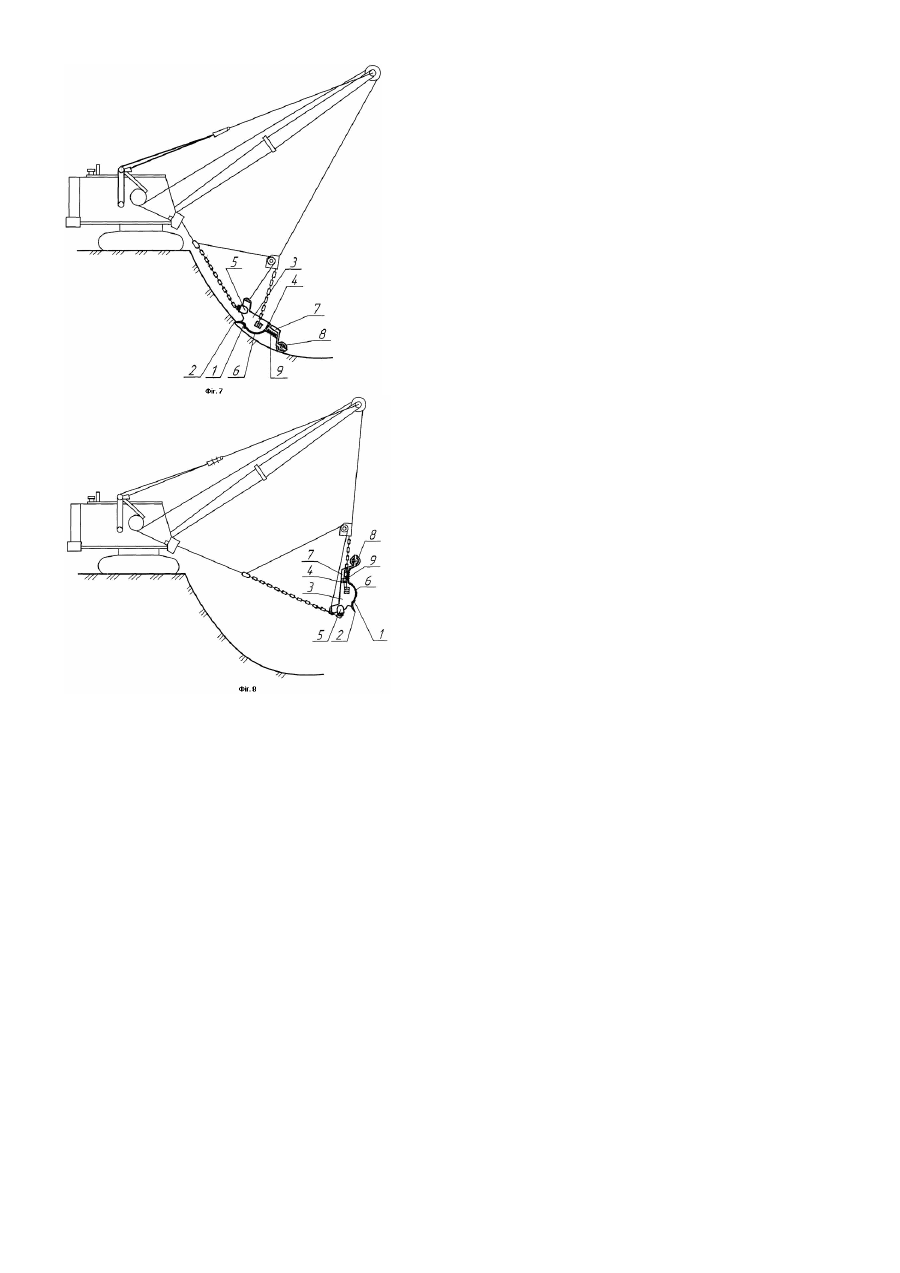

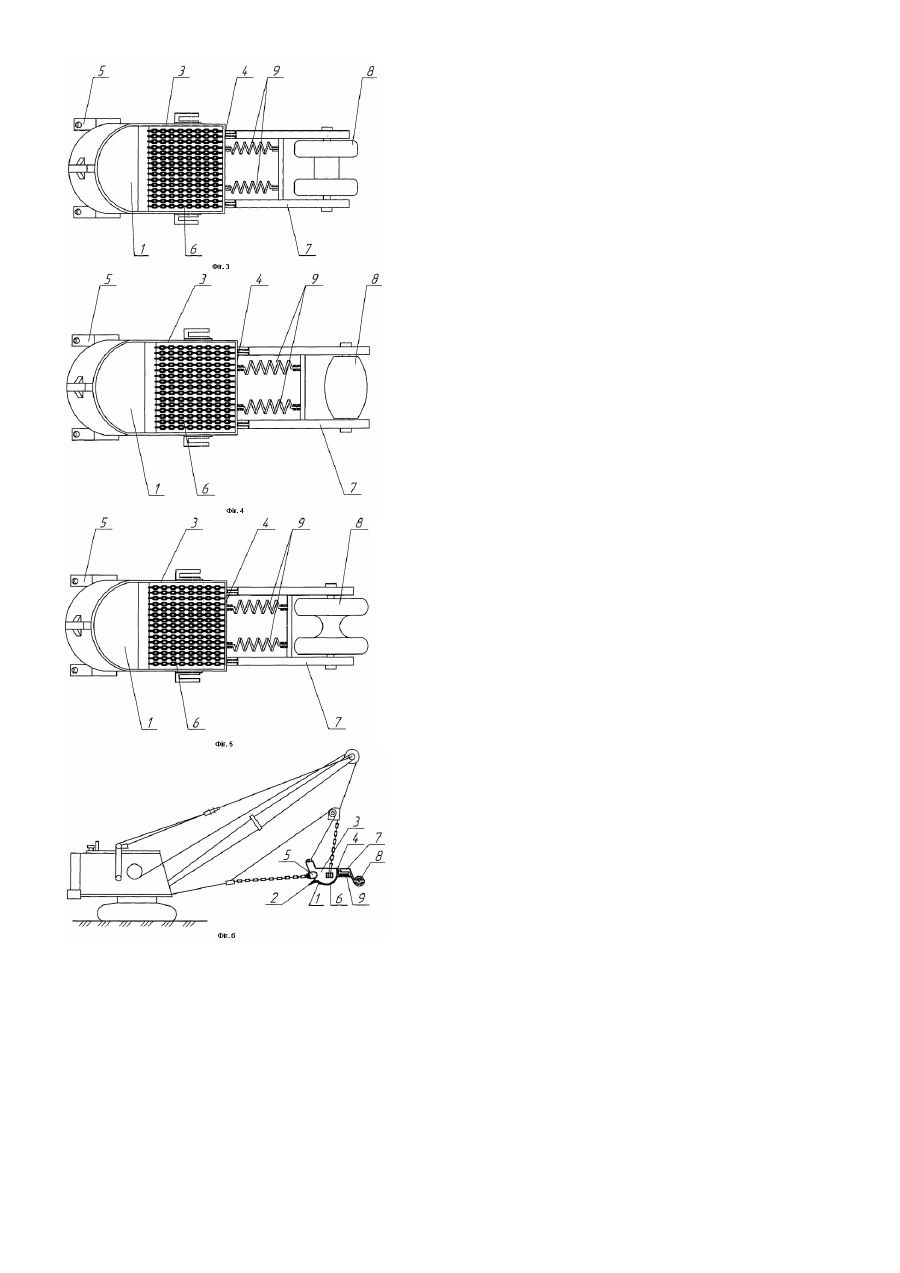

Корисна модель стосується землерийних машин, зокрема екскаваторів з робочим обладнанням драглайн. Існує робоче обладнання екскаватора драглайна, до складу якого входить днище з ріжучим ножем, бічні та задня стінки і вушка для тягових ланцюгів [1]. Недоліком відомої конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найближчим технічним рішенням є робоче обладнання драглайна, що містить днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів. До задньої стінки ковша кріпиться кронштейн, на якому нижче рівня днища ковша шарнірно встановлений опорний ролик [2]. Суттєвим недоліком відомої конструкції робочого обладнання є те, що ролик постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Основою корисної моделі є задача вдосконалення робочого обладнання драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт, зменшується налипання вологого ґрунту всередині ковша та підвищення стійкості ковша драглайна, що дозволяє проводити більш ефективну розробку вологого ґрунту. Означена задача вирішується тим, що робоче обладнання, яке містить днище з ріжучим ножем, бічні та задню стінки, вушка для тягових ланцюгів, кронштейн з опорним роликом, відповідно до корисної моделі, днище виконане у вигляді ланцюгів, а кронштейн - двоплечим, обладнаним пружними елементами. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображене робоче обладнання драглайна, вид збоку; на Фіг.2 - робоче обладнання драглайна, вид зверху; на Фіг.3 - робоче обладнання драглайн з двома опорними роликами; на Фіг.4 - робоче обладнання драглайн з роликом бочкоподібної форми; на Фіг.5 - робоче обладнання драглайн з двома опорними роликами з'єднаними між собою за допомогою півкруглої форми; на Фіг.6 - екскаватор з робочим обладнанням драглайн; на Фіг.7 - процес копання ґрунту; на Фіг.8 - процес розвантаження робочого обладнання драглайна. Робоче обладнання драглайна містить днище 1 з ріжучим ножем 2, бічні 3 та задню 4 стінки, вушка 5 для тягових ланцюгів. Частина днища ковша виконана у вигляді ланцюгів 6. На зовнішній поверхні задньої стінки 4 шарнірно встановлено двоплечий кронштейн 7 з опорним роликом 8, при чому, між двоплечим кронштейном 7 та задньою стінкою 4 встановлено пружній елемент 9. Робота робочого обладнання драглайн здійснюється таким чином. При переміщенні обладнання по ґрунту ріжучий ніж 2 зрізає стружку ґрунту. Опорний ролик 8 копіює профіль забою, що розробляється. При цьому ролик 8 котиться по поверхні ґрунту, тим самим виключаючи тертя днища 1 об ґрунт, що знижує енерговитрати процесу копання ґрунту. Таким чином, наявність днища 1 у вигляді ланцюгів 6 дозволяє більш ефективного розроблювати вологі ґрунти зменшивши налипання ґрунту в середині ковша, а наявність двоплечого кронштейну 7 з опорним роликом 8, шарнірно з'єднаного з задньою 4 стінкою дозволяє знизити силу тертя на переміщення ковша, а наявність між двоплечим кронштейном 7 та задньою стінкою ковша 4 пружного елементу 9 - копіювати профіль забою, що розроблюється. Джерела інформації: 1. Л.А. Хмара, Н.П. Колесник, В.П. Станевский. Модернизация и повышение производительности строительных машин. - К.: Будівельник, 1992. - С.82, рис.24. (Аналог). 2. Деклараційний патент №38545, Бюл. №4. 2001. (Прототип).
