Машина для очищення насіння

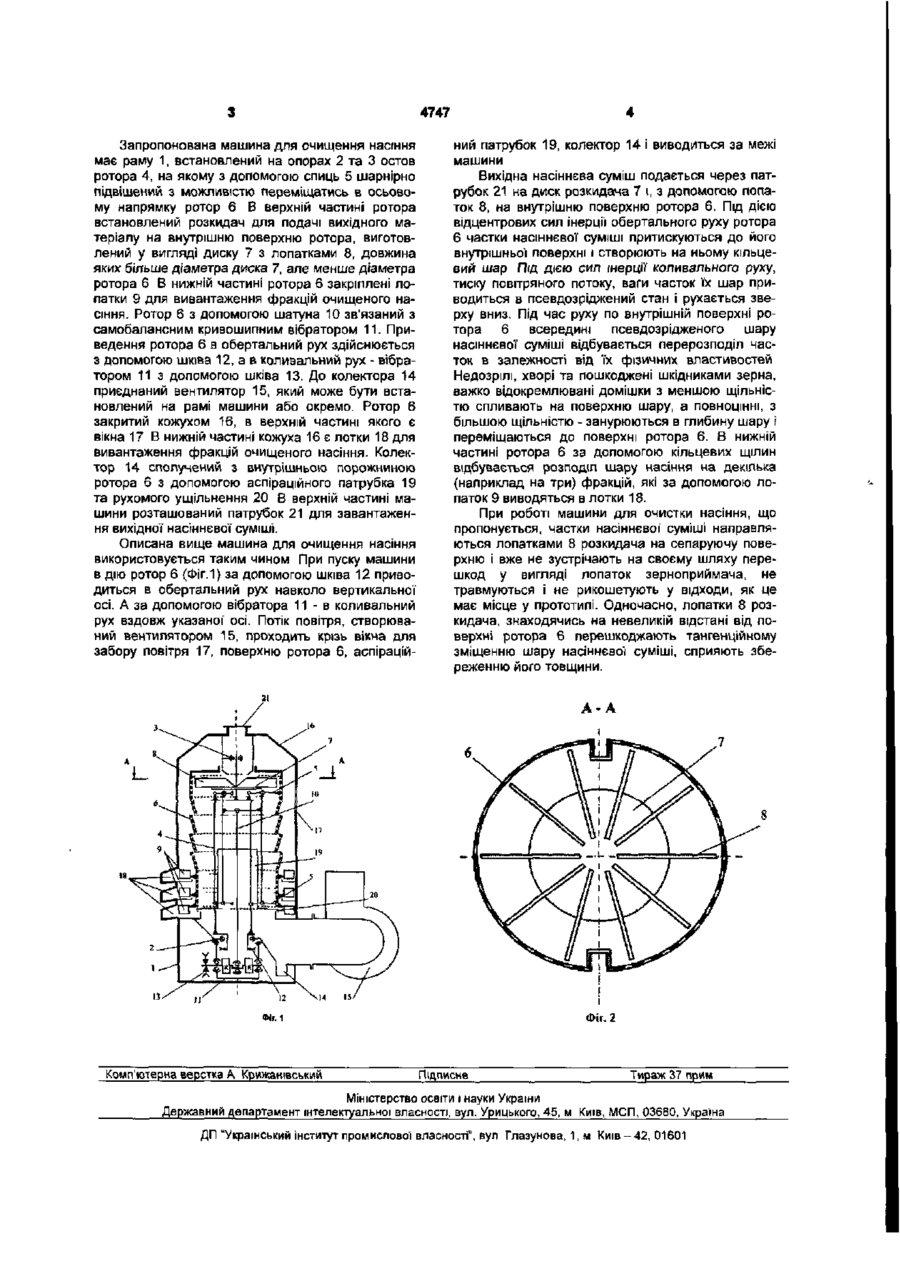

Машина для очищення насіння, що має раму, на якій встановлені повітропроникний ступінчастий ротор, розкидач, аспіраційний патрубок і привід ротора, яка відрізняється тим, що розкидач виготовлений у вигляді диска з закріпленими на ньому радіальними лопатками, довжина яких більша радіуса диска, але менша радіуса ротора. Корисна модель відноситься до галузі сільського господарства, а саме до пристроїв, що поділяють тверді матеріали за щільністю, і, зокрема, до машин для очищення насіння і може бути використана для очищення та сортування зерна І насіння. Відома машина для очищення та сортування насіння [А. с СРСР №431912 МКВ В07В1/26, 1974], що включає раму, вертикально встановлений ротор, складений із декількох дугоподібних секції, вентилятор, а також приводи ротора і вентилятора. Недоліком цього відомого пристрою є те, що при його роботі в верхній частині ротора, в зоні завантаження насіння можливий рух шару не тільки в осьовому, а також і в тангенціійному напрямку. Результатом цього є підвищення товщини шару насіння на одних ділянках ротора і її зменшення на інших, що веде до погіршення якості очищення та сортування насіння. Як прототип обрана насіннєочисна машина [А. с СРСР №1537311, МКВ В07В1/26, 1990], яка включає раму, вертикально встановлений повітропроникний ступінчастий ротор, розкидач, вентилятор, встановлений на рамі машини або окремо, пристрої' для підводу вихідної насіннєвої' суміші та відводу фракцій очищеного насіння До недоліків пристрою-прототипа відноситься підвищене травмування насіння в зоні його подачі на робочий орган та часткова втрата його в колектор аспіраційної системи Вказані недоліки обумовлені такими причинами. В верхній частині ротора для зменшення переміщення шару насіння в тангенційному напрямку встановлений зерноприймач, який являє собою повітронепроникну, "глуху" час тину поверхні з радіальними лопатками. При роботі машини частки зернового матеріалу, що направляються розкидачем на зерноприймач, ударяючись в гострі кромки його лопаток, травмуються, а деякі з часток, рикошетуючи від вказаних лопаток, потрапляють у відходи та колектор аспіраційної системи В основу корисної моделі покладена задача вдосконалення машини для очищення насіння шляхом модернізації розкидача, в результаті чого знижуються втрати повноцінного зерна у відходи та його травмування. Поставлена задача вирішується тим, що в машині для очищення насіння, що має раму, на якій вертикально встановлено повітропроникний ступінчастий ротор, розкидач, аспіраційний патрубок, привід ротора, згідно з корисною моделлю, розкидач виготовлений у вигляді диску з закріпленими на ньому радіальними лопатками, причому, довжина кожної лопатки більше радіуса диска, але менше радіуса ротора. Виконання у запропонованій машині розкидача згідно з корисною моделлю дозволяє якісно направити насіннєвий матеріал на сепаруючу поверхню, при цьому лопатки розкидача, знаходячись поблизу поверхні ротора перешкоджають зміщенню шару в тангенційному напрямку, виконуючи функцію зерноприймача, а відсутність перешкод на шляху зерна дозволяє суттєво знизити його втрати у відходи та травмування. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням Ф і г 1 , на якому наведена схема машини, поздовжній розріз та Фіг.2 - розріз по перерізу А-А. 4747 Запропонована машина для очищення насіння має раму 1, встановлений на опорах 2 та 3 остов ротора 4, на якому з допомогою спиць 5 шарнірно підвішений з можливістю переміщатись в осьовому напрямку ротор 6 В верхній частині ротора встановлений розкидач для подачі вихідного матеріалу на внутрішню поверхню ротора, виготовлений у вигляді диску 7 з лопатками 8, довжина яких більше діаметра диска 7, але менше діаметра ротора 6 В нижній частині ротора 6 закріплені лопатки 9 для вивантаження фракцій очищеного насіння. Ротор 6 з допомогою шатуна 10 зв'язаний з самобалансним кривошипним вібратором 11. Приведення ротора 6 в обертальний рух здійснюється з допомогою шківа 12, а в коливальний рух - вібратором 11 з допомогою шківа 13. До колектора 14 приєднаний вентилятор 15, який може бути встановлений на рамі машини або окремо. Ротор 6 закритий кожухом 16, в верхній частині якого є вікна 17 В нижній частині кожуха 16 є лотки 18 для вивантаження фракцій очищеного насіння. Колектор 14 сполучений з внутрішньою порожниною ротора 6 з допомогою аспіраційного патрубка 19 та рухомого ущільнення 20 В верхній частині машини розташований патрубок 21 для завантаження вихідної насіннєвої суміші. Описана вищемашина для очищення насіння використовується таким чином При пуску машини в дію ротор 6 (Фіг.1) за допомогою шківа 12 приводиться в обертальний рух навколо вертикальної осі. А за допомогою вібратора 11 - в коливальний рух вздовж указаної осі. Потік повітря, створюваний вентилятором 15, проходить крізь вікна для забору повітря 17, поверхню ротора 6, аспірацій ний патрубок 19, колектор 14 і виводиться за межі машини Вихідна насіннєва суміш подається через патрубок 21 на диск розкидача 7 і, з допомогою лопаток 8, на внутрішню поверхню ротора 6. Під дією відцентрових сил інерції обертального руху ротора 6 частки насіннєвої суміші притискуються до його внутрішньої поверхні і створюють на ньому кільцевий шар Під ДІЄЮ СИЛ інерції коливального руху, тиску повітряного потоку, ваги часток їх шар приводиться в псевдозріджений стан і рухається зверху вниз. Під час руху по внутрішній поверхні ротора 6 всередині псевдозрідженого шару насіннєвої суміші відбувається перерозподіл часток в залежності від їх фізичних властивостей Недозрілі, хворі та пошкоджені шкідниками зерна, важко відокремлювані домішки з меншою щільністю спливають на поверхню шару, а ПОВНОЦІННІ, З більшою щільністю - занурюються в глибину шару і переміщаються до поверхні ротора 6. В нижній частині ротора 6 за допомогою кільцевих щілин відбувається розподіл шару насіння на декілька (наприклад на три) фракцій, які за допомогою лопаток 9 виводяться в лотки 18. При роботі машини для очистки насіння, що пропонується, частки насіннєвої суміші направляються лопатками 8 розкидача на сепаруючу поверхню і вже не зустрічають на своєму шляху перешкод у вигляді лопаток зерноприймача, не травмуються і не рикошетують у відходи, як це має місце у прототипі. Одночасно, лопатки 8 розкидача, знаходячись на невеликій відстані від поверхні ротора 6 перешкоджають тангенційному зміщенню шару насіннєвої суміші, сприяють збереженню його товщини. А-А Фіг. 2 Комп'ютерна верстка А Крижанівський Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
