Комбінована машина для внесення мінеральних добрив і висіву насіння розкидним способом

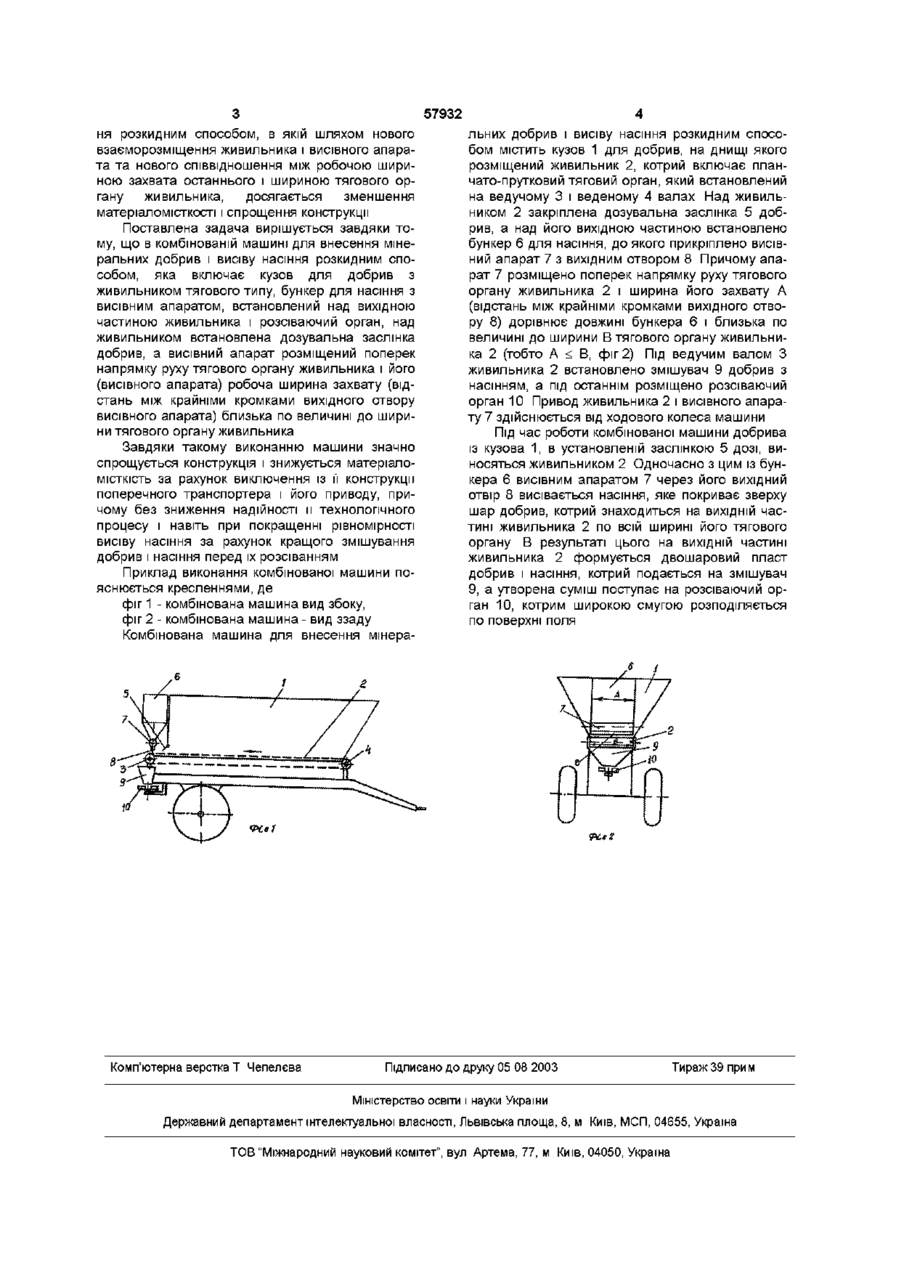

Комбінована машина для внесення мінеральних добрив і висіву насіння розкидним способом, що включає кузов для добрив з живильником тягового типу, бункер для насіння з висівним апаратом, встановлений над вихідною частиною живильника, і розсіваючий орган, яка відрізняється тим, що над живильником встановлена дозувальна заслінка добрив, а висівний апарат розміщений поперек напрямку руху тягового органа живильника і його робоча ширина захвату близька по величині до ширини тягового органа живильника Винахід відноситься до галузі сільськогосподарського машинобудування та виробництва і може використовуватись в машинах для одночасного удобрення ґрунту і висіву насіння розкидним способом Відома комбінована машина для одночасного внесення добрив (родинного ґрунту) і висіву насіння розкидним способом, яка містить кузов для добрив з шнековим живильником, бункер для насіння з висівним апаратом, вихідний отвір якого з'єднаний з кожухом шнека живильника та розсіваючий орган (авав СРСР №1001886, МПК 5 А 01 С 7/16) При роботі цієї машини завантажені добрива виносяться із ВІДПОВІДНОГО бункера шнеком живильника і транспортуються по його кожуху в котрий із другого бункера подається насіння Шнеком добрива і насіння подаються на розсіваючий орган, котрим розподіляються по поверхні поля Однак використання шнекового живильника в пік машині обумовлює порушення її технологічного процесу через заклинювання твердих посторонніх предметів між шнеком та кожухом і зависання малосипких добрив у бункері, а також недостатнє перемішування насіння і добрив через першочергове заповнення кожуха шнека добривами Крім того, шнек такого живильника руйнує гранули добрив, а при внесенні пилоподібних добрив підвищеної вологості вони налипають на витки шнека і їх періодично потрібно очищати В результаті цього продуктивність машини низька (через часті зупинки для усунення порушень тех нологічного процесу), а насіння нерівномірно розподіляється по полю і тому машини з гвинтовими живильниками не знайшли практичного застосування Відома також комбінована машина для одночасного внесення добрив (родючого ґрунту) і висіву насіння розкидним способом, яка містить кузов, для добрив з живильником тягового типу, бункер для насіння з висівним апаратом, встановлений над вихідною частиною живильника, поперечний транспортер і розсіваючий орган (ав св СРСР №1232160, МПК 5 А 01 С 7/16) Ця машина найбільш близька до запропонованої і прийнята за прототип При роботі цієї машини завантажені у бункер добрива живильником подаються на поперечний транспортер На останній висівним апаратом подається також насіння При цьому утворюється двохшаровий пласт добрив і насіння, котрий подається транспортером до розсіваючого органа, яким розподіляється по поверхні поля Застосування на цій машині живильника тягового типу суттєво підвищує надійність технологічного процесу, а поперечного транспортера покращує рівномірність розсівання насіння Недоліком цієї комбінованої машини є складність конструкції і висока матеріаломісткість через застосування в ній поперечного транспортера для формування на ньому двохшарового пласта добрив і насіння Задачею винаходу є комбінована машина для внесення мінеральних добрив і висіву насін со Ю 57932 ня розкидним способом, в якій шляхом нового взаєморозміщення живильника і висівного апарата та нового співвідношення між робочою шириною захвата останнього і шириною тягового органу живильника, досягається зменшення матеріаломісткості і спрощення конструкції Поставлена задача вирішується завдяки тому, що в комбінованій машині для внесення мінеральних добрив і висіву насіння розкидним способом, яка включає кузов для добрив з живильником тягового типу, бункер для насіння з висівним апаратом, встановлений над вихідною частиною живильника і розсіваючий орган, над живильником встановлена дозувальна заслінка добрив, а висівний апарат розміщений поперек напрямку руху тягового органу живильника і його (висівного апарата) робоча ширина захвату (відстань між крайніми кромками вихідного отвору висівного апарата) близька по величині до ширини тягового органу живильника Завдяки такому виконанню машини значно спрощується конструкція і знижується матеріаломісткість за рахунок виключення із її конструкції поперечного транспортера і його приводу, причому без зниження надійності и технологічного процесу і навіть при покращенні рівномірності висіву насіння за рахунок кращого змішування добрив і насіння перед їх розсіванням Приклад виконання комбінованої машини пояснюється кресленнями, де фіг 1 - комбінована машина вид збоку, фіг 2 - комбінована машина - вид ззаду Комбінована машина для внесення мінера Комп'ютерна верстка Т Чепелєва льних добрив і висіву насіння розкидним способом містить кузов 1 для добрив, на днищі якого розміщений живильник 2, котрий включає планчато-прутковий тяговий орган, який встановлений на ведучому 3 і веденому 4 валах Над живильником 2 закріплена дозувальна заслінка 5 добрив, а над його вихідною частиною встановлено бункер 6 для насіння, до якого прикріплено висівний апарат 7 з вихідним отвором 8 Причому апарат 7 розміщено поперек напрямку руху тягового органу живильника 2 і ширина його захвату А (відстань між крайніми кромками вихідного отвору 8) дорівнює довжині бункера 6 і близька по величині до ширини В тягового органу живильника 2 (тобто А < В, фіг 2) Під ведучим валом З живильника 2 встановлено змішувач 9 добрив з насінням, а під останнім розміщено розсіваючий орган 10 Привод живильника 2 і висівного апарату 7 здійснюється від ходового колеса машини Під час роботи комбінованої машини добрива із кузова 1, в установленій заслінкою 5 дозі, виносяться живильником 2 Одночасно з цим із бункера 6 висівним апаратом 7 через його вихідний отвір 8 висівається насіння, яке покриває зверху шар добрив, котрий знаходиться на ВИХІДНІЙ частині живильника 2 по всій ширині його тягового органу В результаті цього на ВИХІДНІЙ частині живильника 2 формується двошаровий пласт добрив і насіння, котрий подається на змішувач 9, а утворена суміш поступає на розсіваючий орган 10, котрим широкою смугою розподіляється по поверхні поля Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
