Гідропідживлювач

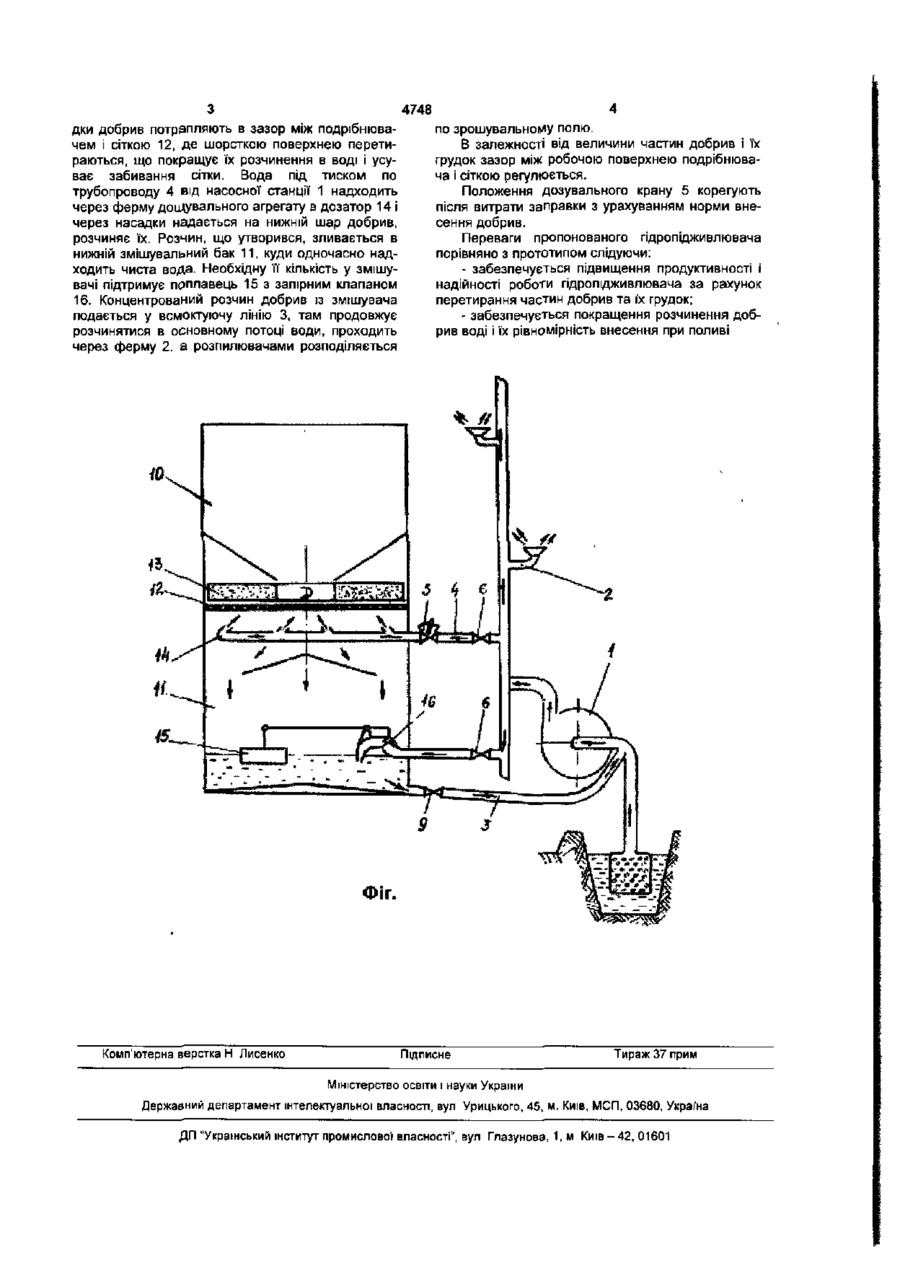

1 Пдропідживлювач, у який входять насосна станція, ферма з розпилювачами, завантажуючозмішувальний пристрій, що має всмоктуючий і напірний трубопроводи, верхній бак для добрив, нижній змішувальний бак і розташовану між ними сітку, який відрізняється тим, що в верхньому баці, над сіткою розташовано подрібнювач добрив 2. Пдропідживлювач за п.1, який відрізняється тим, що робоча поверхня подрібнювана виконана шорсткою, наприклад, з абразивного матеріалу. 3. Пдропідживлювач за п.1, який відрізняється тим, що зазор між подрібнювачем і сіткою регульований в залежності від величини частин добрив. 4. Пдропідживлювач за п 1 , який відрізняється тим, що привід подрібнювача гідравлічний, наприклад від гідросистеми трактора дощувального агрегату. Дана корисна модель відноситься до сільськогосподарського машинобудування, а саме до пристроїв для внесення добрив поливною водою при дощуванні. Найбільш близьким по технологічному процесу є взятий за прототип відомий двоконсольний дощувальний агрегат ДДА-100 МА (Л.П.Головко, В.В. Ізюмов, Е.В Фішер, О.І. Романюк. Дощувальні машини і насосні станції Навчальний посібник для підготовки та підвищення кваліфікації механізаторських кадрів К., Урожай, 1981). Пдропідживлювач містить насосну станцію, ферму з розпилювачами, завантажуюче - змішувальний пристрій, що має всмоктуючий і напірний трубопроводи, верхній бак для добрив, нижній змішувальний бак та розташовану між ними сітку і т.д. Недоліком такого пдропідживлювача є те, що в залежності від стану і величини частин (крупнисті) добрив сітка періодично забивається, а це знижує продуктивність і надійність роботи гідропідживлювача, а також погіршує розчинення добрив і рівномірність їх внесення при поливі. Задача корисній моделі - усунення відмічених недоліків, а саме забезпечення попереднього подрібнення (перетирання) частин добрив і їх грудок перед потрапленням їх в змішувальну камеру. Рішення задачі досягається тим, що в верхньому баці, над сіткою розташовано подрібнювач добрив. З метою покращення подрібнення (перетиран ня) частин добрив і їх грудок а також спрощення конструкції подрібнювача його робоча поверхня виконана шорсткою, наприклад з абразивного матеріалу. В залежності від величини частин добрив зазор між подрібнювачем і сіткою регулюємий. Для спрощення компонування конструкції привод подрібнювача виконано гідравлічним, наприклад від гідросистеми трактора дощувального агрегату. Сутність корисній моделі пояснює графічний матеріал: на Фіг зображений пдропідживлювач дощувального агрегату. Пдропідживлювач складається з насосної станції 7, ферми з розпилювачами 2 і завантажуюче змішувального пристрою, який має всмоктуючий З і напірний 4 трубопроводи, з вентилями і кранами 5, 6, 9, верхній бак для завантаження добрив 10, нижній змішувальний бак 11 і розташовану між ними сітку 12. В верхньому баці, над сіткою встановлено подрібнювач добрив ІЗ з приводом. Робоча поверхня подрібнювача виконана шорсткою, наприклад з абразивного матеріалу. В нижньому змішувальному баці розташовані насадок і дозатор 14, запірний клапан 16 з попливцем 1. Працює пдропідживлювач таким чином. У верхній бак 10 засипають добрива, відчиняють вхідні вентилі б і дозувальний кран 5, яким регулюють норму внесення добрив Частини і гру 00 4748 дки добрив потрапляють в зазор між подрібнювачем і сіткою 12, де шорсткою поверхнею перетираються, що покращує їх розчинення в воді і усуває забивання сітки. Вода під тиском по трубопроводу 4 від насосної станції 1 надходить через ферму дощувального агрегату в дозатор 14 і через насадки надається на нижній шар добрив, розчиняє їх. Розчин, що утворився, зливається в нижній змішувальний бак 11, куди одночасно надходить чиста вода. Необхідну її кількість у змішувачі підтримує поплавець 15 з запірним клапаном 16. Концентрований розчин добрив із змішувача подається у всмоктуючу лінію 3, там продовжує розчинятися в основному потоці води, проходить через ферму 2. а розпилювачами розподіляється по зрошувальному полю. В залежності від величини частин добрив і їх грудок зазор між робочою поверхнею подрібнювача і сіткою регулюється. Положення дозувального крану 5 корегують після витрати заправки з урахуванням норми внесення добрив. Переваги пропонованого гідропідживлювача порівняно з прототипом слідуючи: - забезпечується підвищення продуктивності і надійності роботи гідропідживлювача за рахунок перетирання частин добрив та їх грудок; - забезпечується покращення розчинення добрив воді і їх рівномірність внесення при поливі Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицьксто, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
