Пристрій для вимірювання моменту сил тертя сепаратора по бортах центруючого кільця підшипників кочення
Номер патенту: 47482
Опубліковано: 10.02.2010
Автори: Алефіренко Валерій Юрійович, Гайдамака Анатолій Володимирович
Формула / Реферат
Пристрій для вимірювання моменту сил тертя сепаратора по бортах центруючого кільця підшипника кочення, що містить вал з встановленим на ньому підшипником, який контролюється, пружний елемент, що пов'язаний одним кінцем з кільцем підшипника, тензодатчик, що розташований на пружному елементі, блок електронного вимірювального пристрою, який відрізняється тим, що сепаратор підшипника, який контролюється, закріплений на валу утримуючими дисками, вільний кінець пружного елемента пов'язаний з опорою, на якій вставлено блок електронного вимірювального пристрою, та вузлом навантаження контакту сепаратора з зовнішнім кільцем, що включає технологічний підшипник, динамометр та гвинтову пару.
Текст

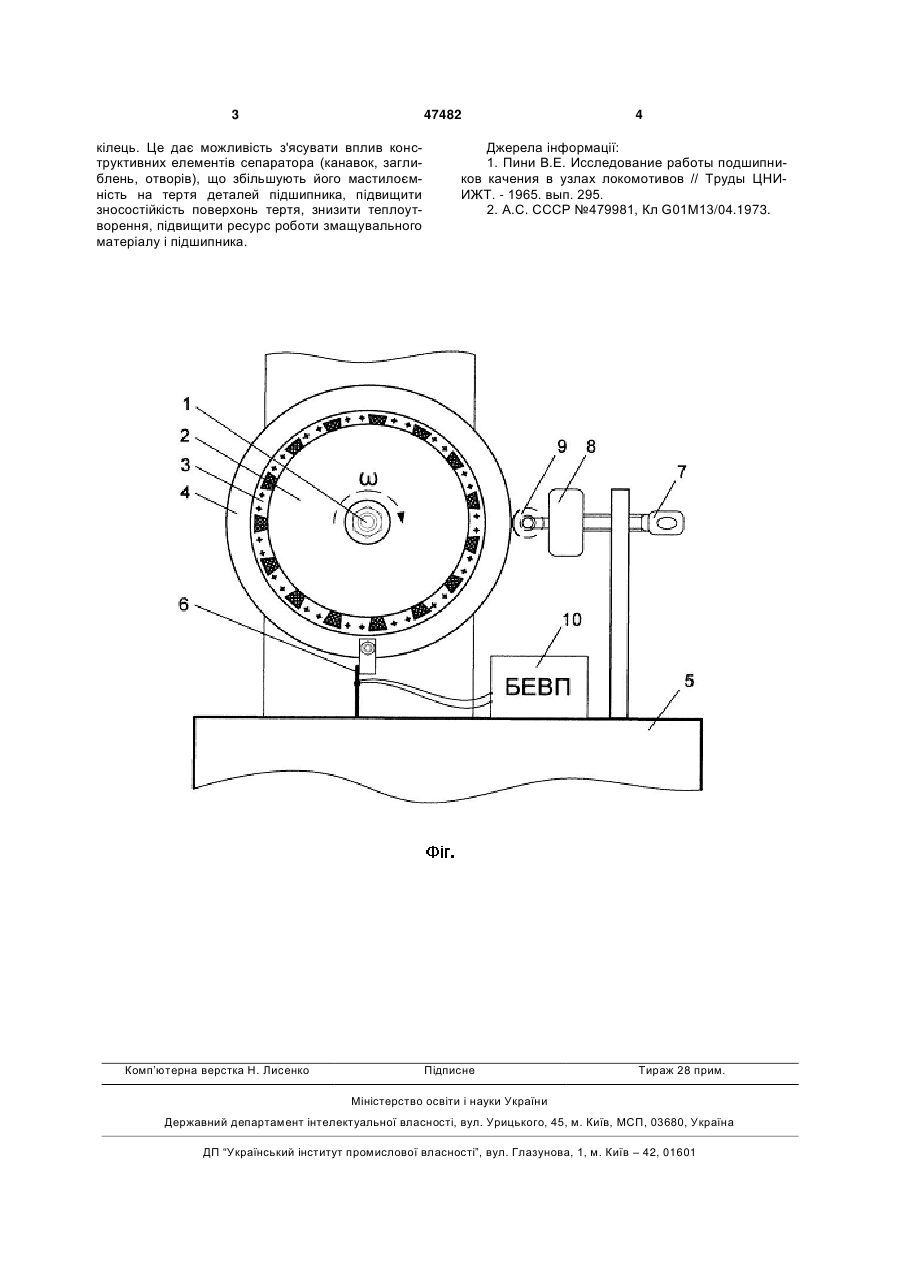

Пристрій для вимірювання моменту сил тертя сепаратора по бортах центруючого кільця підшипника кочення, що містить вал з встановленим на 3 47482 кілець. Це дає можливість з'ясувати вплив конструктивних елементів сепаратора (канавок, заглиблень, отворів), що збільшують його мастилоємність на тертя деталей підшипника, підвищити зносостійкість поверхонь тертя, знизити теплоутворення, підвищити ресурс роботи змащувального матеріалу і підшипника. Комп’ютерна верстка Н. Лиcенко 4 Джерела інформації: 1. Пини В.Е. Исследование работы подшипников качения в узлах локомотивов // Труды ЦНИИЖТ. - 1965. вып. 295. 2. А.С. СССР №479981, Кл G01M13/04.1973. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of torque of force of friction of separator by side of centering ring of roll bearings
Автори англійськоюHaidamaka Anatolii Volodymyrovych, Alefirenko Valerii Yuriiovych
Назва патенту російськоюУстройство для измерения момента сил трения сепаратора по бортам центрирующего кольца подшипников качения
Автори російськоюГайдамака Анатолий Владимирович, Алефиренко Валерий Юрьевич
МПК / Мітки
МПК: G01M 13/00
Мітки: моменту, вимірювання, кільця, пристрій, сепаратора, підшипників, бортах, центруючого, кочення, тертя, сіль
