Дренажно-модульна система

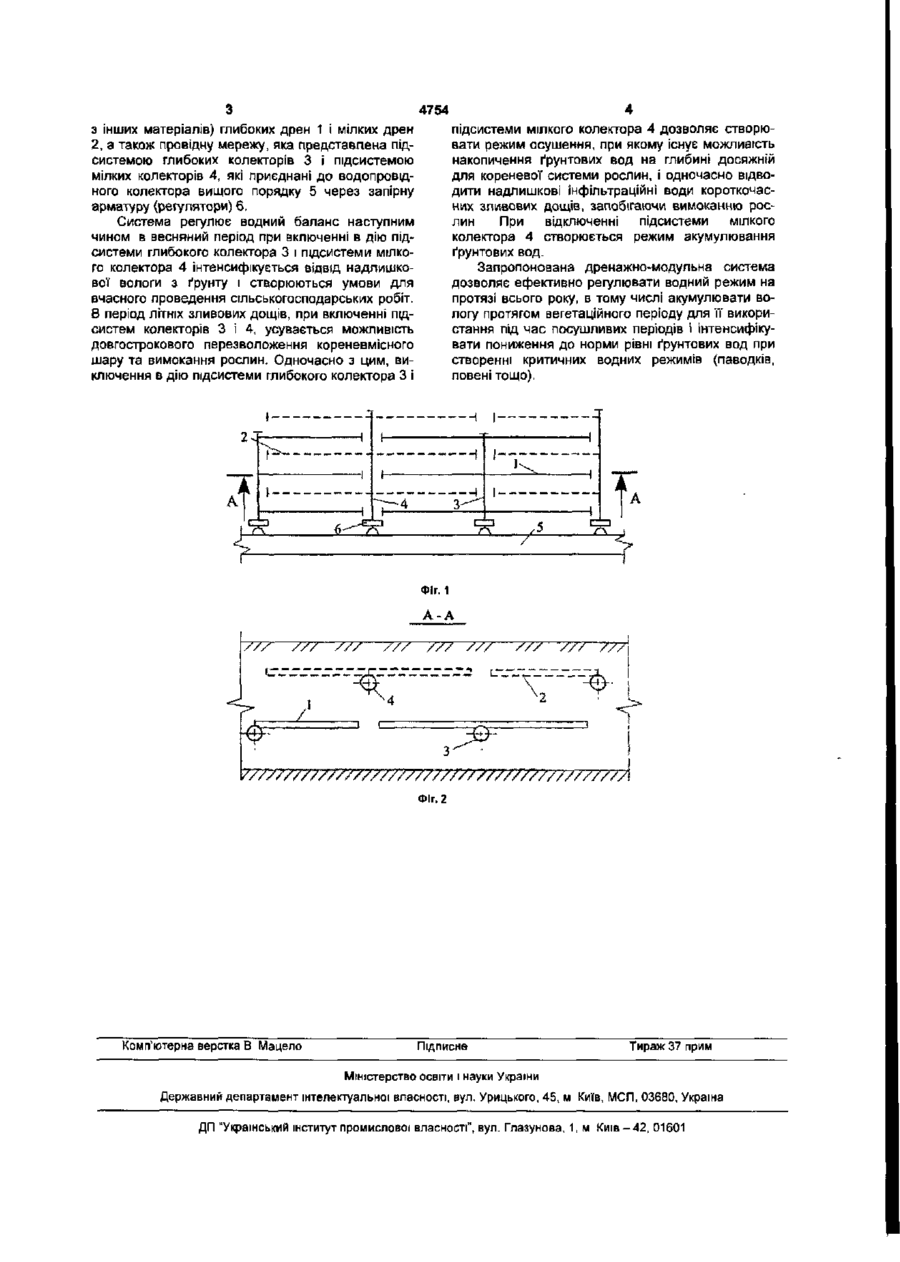

1 Дренажно-модульна система, що складається з паралельних, розташованих на різних гли бинах дрен і колекторів, яка відрізняється тим, що глибокі дрени підключені до глибокого колектора, а мілкі - до мілкого колектора та виконані як окремі підсистеми, незалежні одна від одної*. 2 Дренажно-модульна система за п 1, яка відрізняється тим, що в устях колекторів окремих підсистем встановлена запірна арматура (регулятори). Корисна модель відноситься до галузі водного господарства і призначена для регулювання водно-повітряного режиму грунтів на осушувальних землях. Відома водорегулюгоча система, що складається з регулюючих дрен розташованих на різних глибинах (А.с СРСР №1330257, бюл. «Открытия и изобретения», №30, 1987), що складається з регулюючих дрен, розташованих на різних глибинах. Недоліком даної корисної моделі є те, що всі дрени мілкої і глибокої укладки підключаються до глибоких колекторів, що не забезпечує ефективне регулювання водного режиму ґрунтів, створює незручності при експлуатації. Найбільш близька за технічними ознаками осушувальна система, що складається з розміщених в два яруси регулюючих дрен та колектору (Ас. СРСР №1288254, бюл «Открытия и изобретения», №5, 1987). Недоліком даної корисної моделі є те, що всі дрени верхнього та нижнього ярусів підключаються до одного колектору, що не дозволяє поповнювати запаси ґрунтових вод в посушливі періоди за рахунок інфільтрації. Нема чіткого розмежування системи на підсистеми, що дозволяло б створювати додатковий вплив на водний режимі в критичні водні періоди (повені, паводки під час зливових дощів та посушливі періоди). Дана дренажно-модульна система направлена на створення умов для оперативного управління водним режимом та саморегулювання під час експлуатації, що дозволить створювати періоди інтенсивного та екстенсивного впливу на режим ґрун тових вод в залежності від необхідності забезпечення поточної норми осушення та створення запасів вологи в ґрунті. Поставлене завдання досягається тим, що в дренажно - модульній системі, яка складається з паралельних, розташованих на різних глибинах дрен і колекторів, глибокі дрени підключається до глибокого колектора, а МІЛКІ ДО МІЛКОГО колектора. Глибокі дрени разом з глибоким колектором, і МІЛКІ дрени з мілким колектором можуть створювати окремі підсистеми, що працюють незалежно одна від одної". В устях дренажних колекторів окремих підсистем може встановлюватись запірна арматура (регулятори), В дренажно - модульній системі, яка складається з паралельних, розташованих на різних глибинах дрен, глибокі дрени підключається до глибокого колектора, а мілкі до мілкого колектора Таким чином виникає можливість інтенсифікувати або сповільнювати відведення ґрунтової води у відповідності до необхідної норми осушення. В залежності від водності вегетаційного періоду року відключення глибоких дрен в посушливий період дозволяє утримувати рівні ґрунтових вод на доступній для рослин глибині. При відключенні мілких дрен при високій водності вегетаційного періоду створюється можливість кращого регулювання водного режиму ґрунтів системи Суть корисної моделі пояснюється кресленнями, де на Фіг 1 зображено схему дренажно - модульної системи, на Фіг.2 переріз А-А на Фіг 1 Дренажно - модульна система містить регулюючу мережу у вигляді гончарних (пластмасових, ю о> 4754 з інших матеріалів) глибоких дрен 1 і мілких дрен 2, а також провідну мережу, яка представлена підсистемою глибоких колекторів 3 і підсистемою мілких колекторів 4, які приєднані до водопровідного колектора вищого порядку 5 через запірну арматуру (регулятори) 6. Система регулює водний баланс наступним чином в весняний період при включенні в дію підсистеми глибокого колектора 3 і підсистеми мілкого колектора 4 інтенсифікується відвід надлишкової вологи з ґрунту і створюються умови для вчасного проведення сільськогосподарських робіт. В період літніх зливових дощів, при включенні підсистем колекторів 3 і 4, усувається можливість довгострокового перезволоження кореневмісного шару та вимокання рослин. Одночасно з цим, виключення в дію підсистеми глибокого колектора 3 і 4 підсистеми мілкого колектора 4 дозволяє створювати режим осушення, при якому існує можливість накопичення ґрунтових вод на глибині досяжній для кореневої системи рослин, і одночасно відводити надлишкові інфільтраційні води короткочасних зливових дощів, запобігаючи вимоканню рослин При відключенні підсистеми мілкого колектора 4 створюється режим акумулювання ґрунтовихвод. Запропонована дренажно-модульна система дозволяє ефективно регулювати водний режим на протязі всього року, в тому числі акумулювати вологу протягом вегетаційного періоду для її використання під час посушливих періодів і інтенсифікувати пониження до норми рівні ґрунтових вод при створенні критичних водних режимів (паводків, повені тощо). __„. І А Фіг. 1 А-А У77 У77—У77 /// /// /// 7Г77ГУ/У/УУ7Г777777777777УУУУУ/У/УУУ/У///У/А Фіг. 2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
