Крутокат
Формула / Реферат
1. Крутокат, що містить paмy, на якій закріплена рульова колонка, руль, переднє та заднє колеса, який відрізняється тим, що рама виконана із порожнистого стрижня, на одному боці якого приєднана підпірка, а з другого - укосина, до якої приєднана рульова колонка з рулем і переднім колесом, а з боку підпірки до стрижня приєднана нерухомо стійка заднього колеса, до верху якої закріплено сідло, а до низу стійки закріплене заднє колесо з передавальним механізмом, в якому педалі створюють обертання співвісно з обертанням заднього колеса.
2. Крутокат за п. 1, який відрізняється тим, що порожнистий стрижень виконаний з труби, яка складається з двох частин, які поєднані між собою штирем з фіксуючим крючком.
Текст

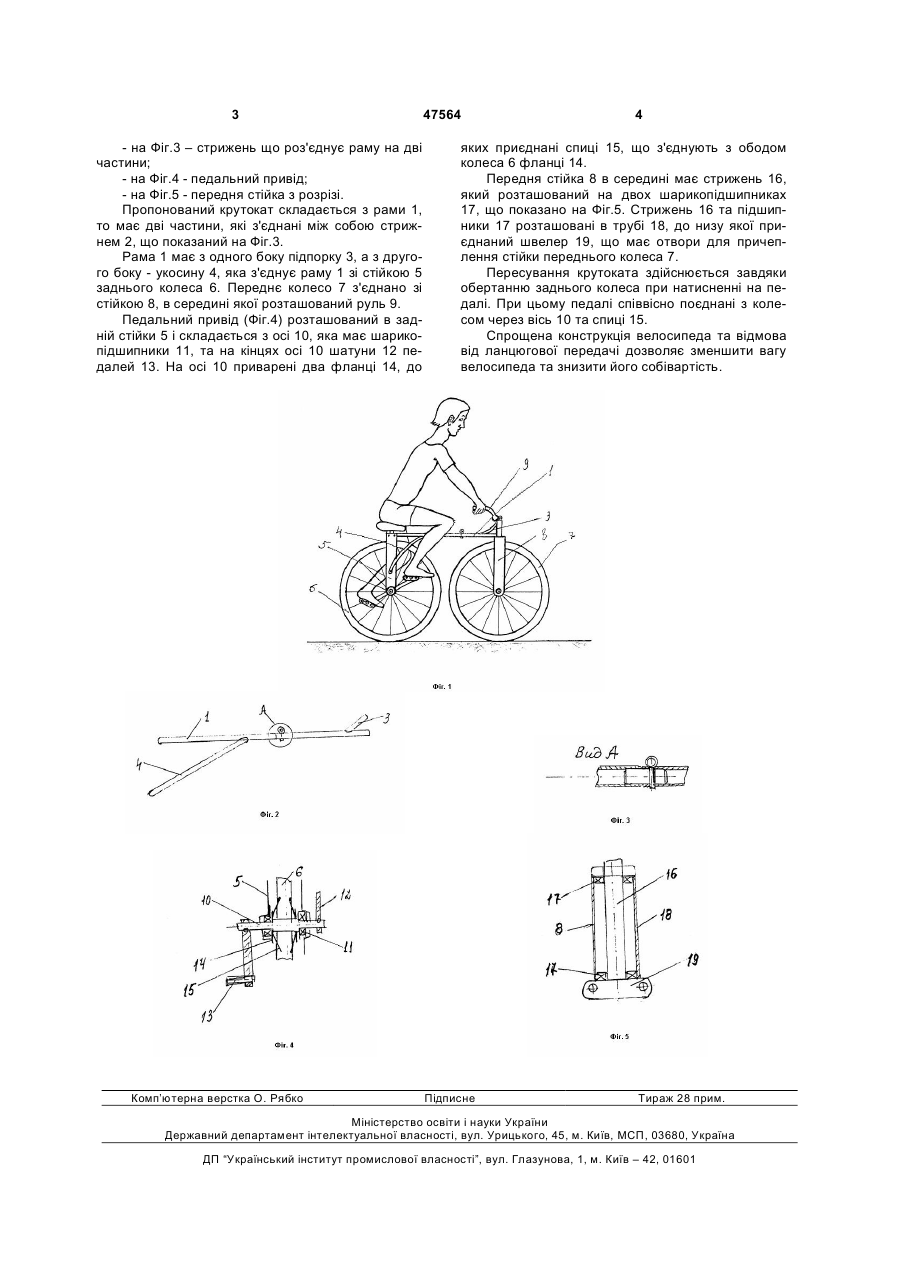

1. Крутокат, що містить paмy, на якій закріплена рульова колонка, руль, переднє та заднє колеса, який відрізняється тим, що рама виконана із порожнистого стрижня, на одному боці якого приєднана підпірка, а з другого - укосина, до якої при 3 - на Фіг.3 – стрижень що роз'єднує раму на дві частини; - на Фіг.4 - педальний привід; - на Фіг.5 - передня стійка з розрізі. Пропонований крутокат складається з рами 1, то має дві частини, які з'єднані між собою стрижнем 2, що показаний на Фіг.3. Рама 1 має з одного боку підпорку 3, а з другого боку - укосину 4, яка з'єднує раму 1 зі стійкою 5 заднього колеса 6. Переднє колесо 7 з'єднано зі стійкою 8, в середині якої розташований руль 9. Педальний привід (Фіг.4) розташований в задній стійки 5 і складається з осі 10, яка має шарикопідшипники 11, та на кінцях осі 10 шатуни 12 педалей 13. На осі 10 приварені два фланці 14, до Комп’ютерна верстка О. Рябко 47564 4 яких приєднані спиці 15, що з'єднують з ободом колеса 6 фланці 14. Передня стійка 8 в середині має стрижень 16, який розташований на двох шарикопідшипниках 17, що показано на Фіг.5. Стрижень 16 та підшипники 17 розташовані в трубі 18, до низу якої приєднаний швелер 19, що має отвори для причеплення стійки переднього колеса 7. Пересування крутоката здійснюється завдяки обертанню заднього колеса при натисненні на педалі. При цьому педалі співвісно поєднані з колесом через вісь 10 та спиці 15. Спрощена конструкція велосипеда та відмова від ланцюгової передачі дозволяє зменшити вагу велосипеда та знизити його собівартість. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRiding wheels
Автори англійськоюKruhlov Mykola Petrovych
Назва патенту російськоюКрутокат
Автори російськоюКруглов Николай Петрович
МПК / Мітки
МПК: B62K 3/00
Мітки: крутокат
