В’яжуче “полігум”

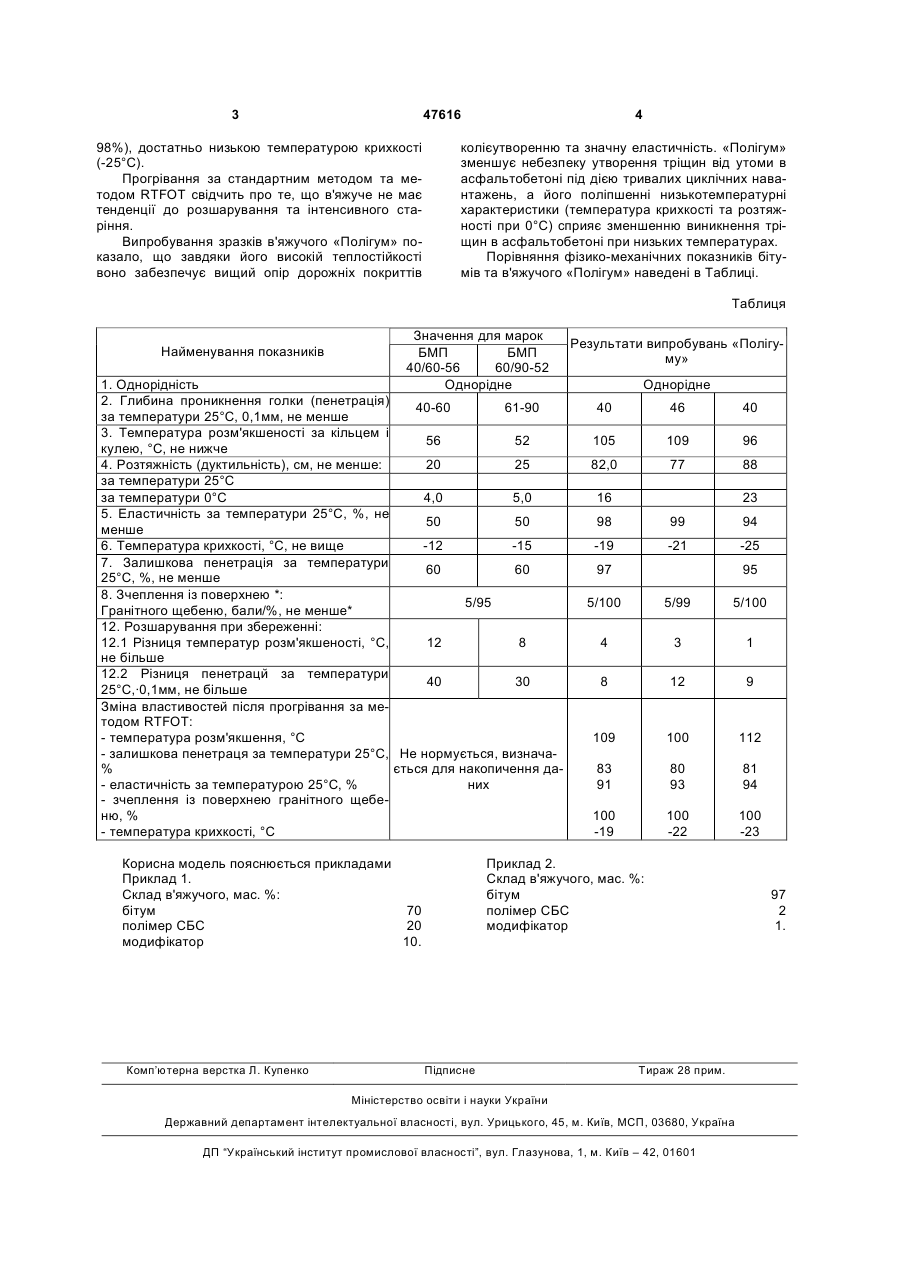

В'яжуче, що включає бітум, яке відрізняється тим, що додатково містить полімер типу СБС та модифікатор, при наступному співвідношенні компонентів, мас. %: бітум 70-97 полімер СБС 2-20 модифікатор 1-10. (19) (21) u200909971 (22) 30.09.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ ПИЛИП ВОЛОДИМИРОВИЧ, РЕЗНИК ЮХИМ ЛАЗАРЕВИЧ, ШВЕРЦЕР ЮРІЙ МИКОЛАЙОВИЧ (73) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ 3 47616 98%), достатньо низькою температурою крихкості (-25°С). Прогрівання за стандартним методом та методом RTFOT свідчить про те, що в'яжуче не має тенденції до розшарування та інтенсивного старіння. Випробування зразків в'яжучого «Полігум» показало, що завдяки його високій теплостійкості воно забезпечує вищий опір дорожніх покриттів 4 колієутворенню та значну еластичність. «Полігум» зменшує небезпеку утворення тріщин від утоми в асфальтобетоні під дією тривалих циклічних навантажень, а його поліпшенні низькотемпературні характеристики (температура крихкості та розтяжності при 0°С) сприяє зменшенню виникнення тріщин в асфальтобетоні при низьких температурах. Порівняння фізико-механічних показників бітумів та в'яжучого «Полігум» наведені в Таблиці. Таблиця Найменування показників Значення для марок БМП БМП 40/60-56 60/90-52 Однорідне 1. Однорідність 2. Глибина проникнення голки (пенетрація) 40-60 61-90 за температури 25°С, 0,1мм, не менше 3. Температура розм'якшеності за кільцем і 56 52 кулею, °С, не нижче 4. Розтяжність (дуктильність), см, не менше: 20 25 за температури 25°С за температури 0°С 4,0 5,0 5. Еластичність за температури 25°С, %, не 50 50 менше 6. Температура крихкості, °С, не вище -12 -15 7. Залишкова пенетрація за температури 60 60 25°С, %, не менше 8. Зчеплення із поверхнею *: 5/95 Гранітного щебеню, бали/%, не менше* 12. Розшарування при збереженні: 12.1 Різниця температур розм'якшеності, °С, 12 8 не більше 12.2 Різниця пенетрацй за температури 40 30 25°С,·0,1мм, не більше Зміна властивостей після прогрівання за методом RTFOT: - температура розм'якшення, °С - залишкова пенетраця за температури 25°С, Не нормується, визнача% ється для накопичення да- еластичність за температурою 25°С, % них - зчеплення із поверхнею гранітного щебеню, % - температура крихкості, °С Корисна модель пояснюється прикладами Приклад 1. Склад в'яжучого, мас. %: бітум 70 полімер СБС 20 модифікатор 10. Комп’ютерна верстка Л. Купенко Результати випробувань «Полігуму» Однорідне 40 46 40 105 109 96 82,0 77 88 16 23 98 99 94 -19 -21 -25 97 95 5/100 5/99 5/100 4 3 1 8 12 9 109 100 112 83 91 80 93 81 94 100 -19 100 -22 100 -23 Приклад 2. Склад в'яжучого, мас. %: бітум полімер СБС модифікатор Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 97 2 1.
