Формула / Реферат

Теплообмінник з U-подібними трубками, що містить кожух з пучком теплообмінних трубок, закріплених в двох трубних решітках, на кожусі закріплений патрубок для входу теплоносія в міжтрубний простір і патрубок для виходу теплоносія з міжтрубного простору, а до його фланця приєднана колекторна камера для вводу та виводу теплоносія з трубного простору, який відрізняється тим, що у колекторній камері розміщена додаткова трубна решітка, яка розділяє вхідні та вихідні потоки.

Текст

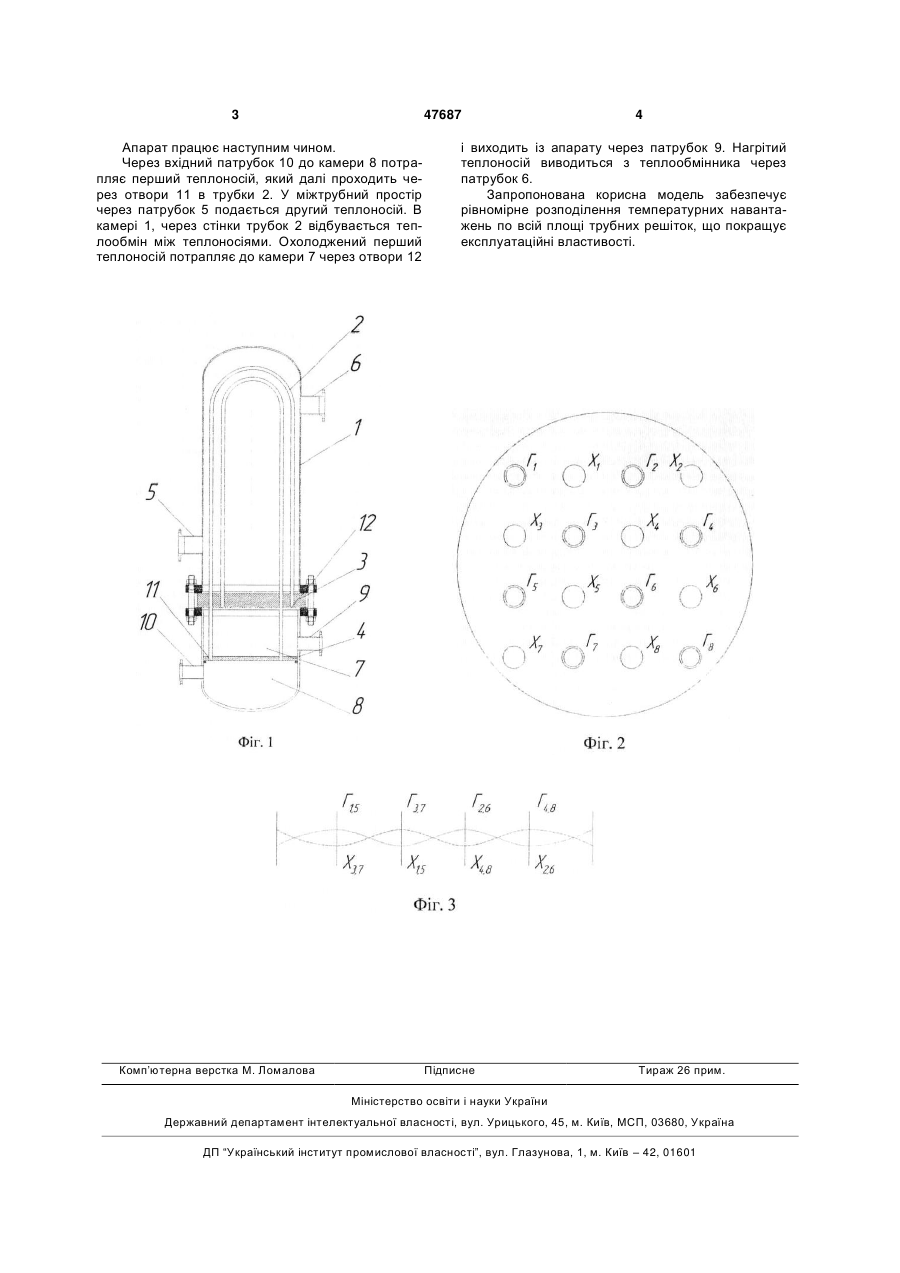

Теплообмінник з U-подібними трубками, що містить кожух з пучком теплообмінних трубок, закріплених в двох трубних решітках, на кожусі закріплений патрубок для входу теплоносія в міжтрубний простір і патрубок для виходу теплоносія з міжтрубного простору, а до його фланця приєднана колекторна камера для вводу та виводу теплоносія з трубного простору, який відрізняється тим, що у колекторній камері розміщена додаткова трубна решітка, яка розділяє вхідні та вихідні потоки. (19) (21) u200905471 (22) 29.05.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) БІРЮКОВ КОСТЯНТИН ГЕННАДІЙОВИЧ, КВАША МАКСИМ ВОЛОДИМИРОВИЧ, ПІВЕНЬ ОЛЕКСАНДР НАУМОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ (73) БІРЮКОВ КОСТЯНТИН ГЕННАДІЙОВИЧ, КВАША МАКСИМ ВОЛОДИМИРОВИЧ, ПІВЕНЬ ОЛЕКСАНДР НАУМОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ 3 47687 Апарат працює наступним чином. Через вхідний патрубок 10 до камери 8 потрапляє перший теплоносій, який далі проходить через отвори 11 в трубки 2. У міжтрубний простір через патрубок 5 подається другий теплоносій. В камері 1, через стінки трубок 2 відбувається теплообмін між теплоносіями. Охолоджений перший теплоносій потрапляє до камери 7 через отвори 12 Комп’ютерна верстка М. Ломалова 4 і виходить із апарату через патрубок 9. Нагрітий теплоносій виводиться з теплообмінника через патрубок 6. Запропонована корисна модель забезпечує рівномірне розподілення температурних навантажень по всій площі трубних решіток, що покращує експлуатаційні властивості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat exchange apparatus with u-like tubes

Автори англійською

Biriukov Kostiantyn Hennadiiovych, Kvasha Maksym Volodymyrovych, Piven Oleksandr Naumovych, Rakytskyi Vitalii Leonidovych

Назва патенту російською

Теплообменный аппарат с u-образными трубками

Автори російською

Бирюков Константин Геннадиевич, Кваша Максим Владимирович, Пивень Александр Наумович, Ракицкий Виталий Леонидович

МПК / Мітки

МПК: F28D 7/00

Мітки: апарат, теплообмінний, трубками, u-подібними
