Багатоходовий теплообмінний апарат
Номер патенту: 47683
Опубліковано: 25.02.2010
Автори: Домінова Ганна Вікторівна, Сафонов Сергій Володимирович, Корсак Іван Іванович, Вознюк Тарас Анатолійович
Формула / Реферат
Багатоходовий теплообмінний апарат, складений з циліндричного корпусу, закріплених у трубних плитах труб, з одного боку приєднаний колектор з перегородкою, з іншого - розподільча камера з двома перегородками, які ділять простір на вхідну, проміжну та вихідну камери, патрубків підведення та відведення робочого середовища, який відрізняється тим, що кожен із сегментів трубної плити, розділених перегородками на ходи, має власний порядок розміщення отворів, тобто осі, на перетині яких розміщені отвори, не співпадають у різних сегментах, це дозволяє збільшити загальну кількість труб в апараті, оскільки більш раціонально використовується площа поперечного перерізу плити.
Текст

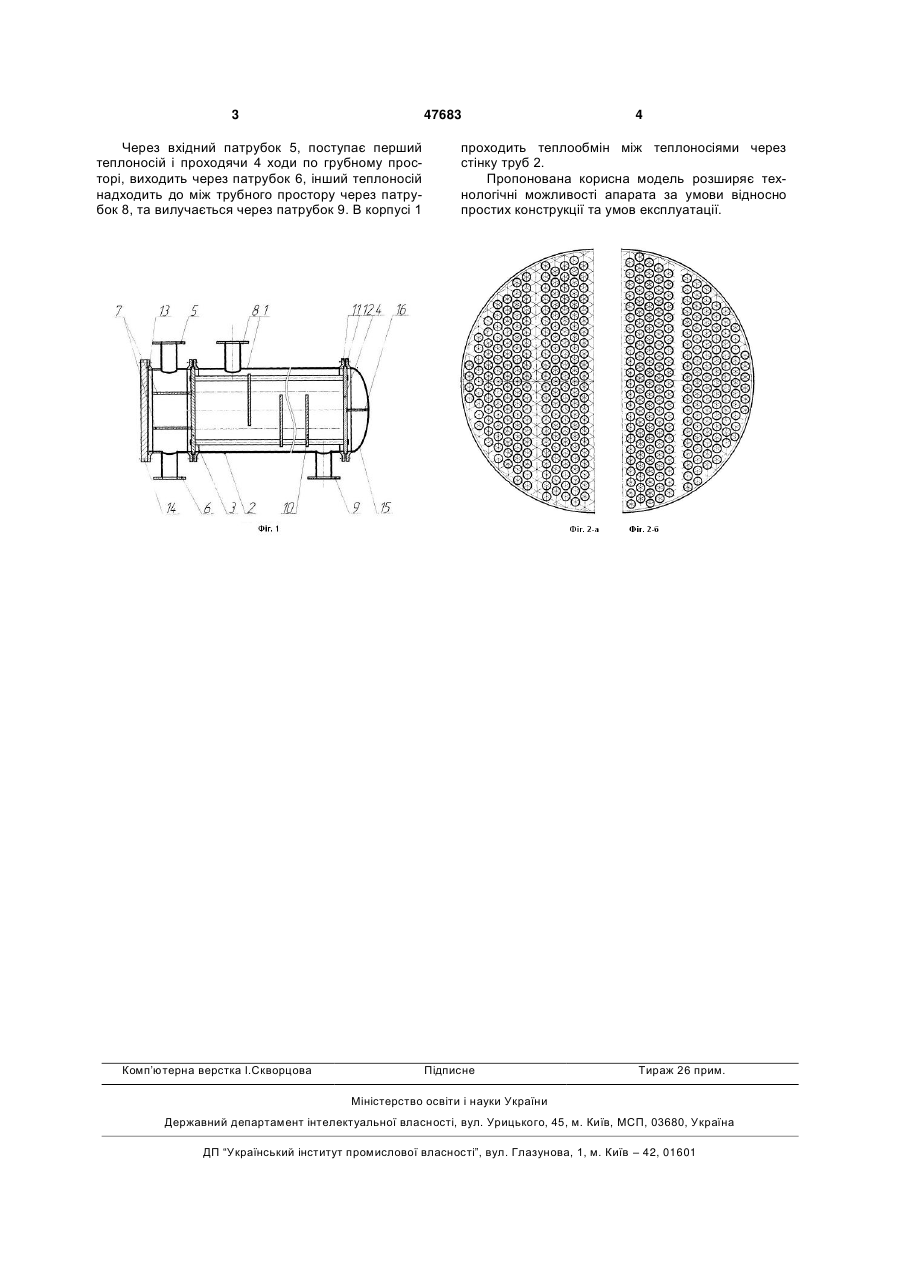

Багатоходовий теплообмінний апарат, складений з циліндричного корпусу, закріплених у трубних плитах труб, з одного боку приєднаний коле 3 47683 Через вхідний патрубок 5, поступає перший теплоносій і проходячи 4 ходи по грубному просторі, виходить через патрубок 6, інший теплоносій надходить до між трубного простору через патрубок 8, та вилучається через патрубок 9. В корпусі 1 Комп’ютерна верстка І.Скворцова 4 проходить теплообмін між теплоносіями через стінку труб 2. Пропонована корисна модель розширяє технологічні можливості апарата за умови відносно простих конструкції та умов експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-pass heat exchange apparatus
Автори англійськоюVozniuk Taras Anatoliiovych, Dominova Hanna Viktorivna, Korsak Ivan Ivanovych, Safonov Serhii Volodymyrovych
Назва патенту російськоюМногоходовой теплообменный аппарат
Автори російськоюВознюк Тарас Анатолиевич, Доминова Анна Викторовна, Корсак Иван Иванович, Сафонов Сергей Владимирович
МПК / Мітки
Мітки: багатоходовий, теплообмінний, апарат
