Пристрій для випробування плоских зразків в процесах складного навантаження

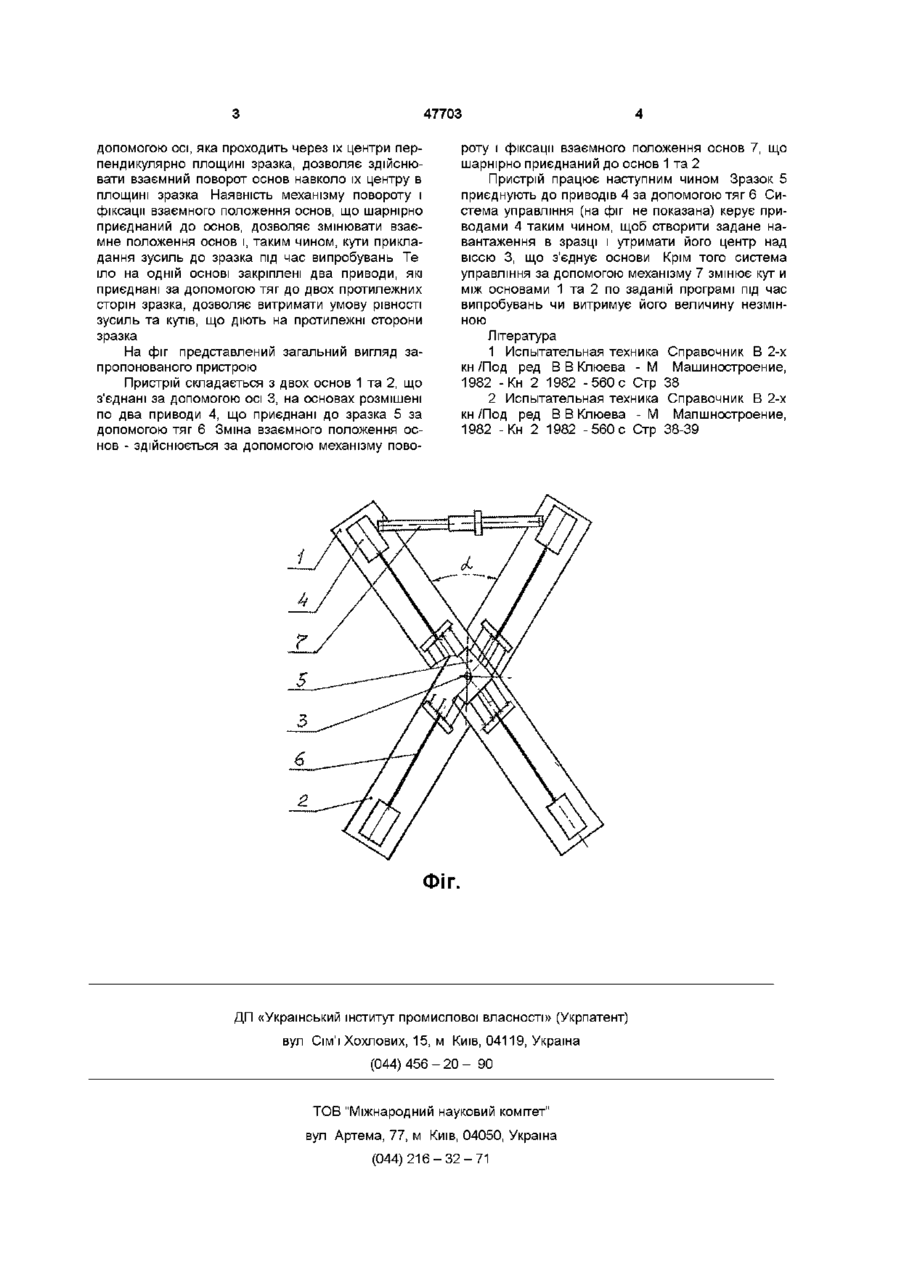

Пристрій для випробування плоских зразків в процесах складного навантаження, що має основу, чотири приводи для навантаження зразка, систему управління приводами та чотири тяги, які зєднують приводи із зразком і розподіляють навантаження рівномірно по площині зразка, який відрізняється тим, що він обладнаний другою основою, яка приєднана до першої за допомогою осі, що проходить через центри основ перпендикулярно площині зразка, а також механізмом повороту і фіксації взаємного положення основ, що шарнірно приєднаний до основ, причому на кожній основі закріплені по два приводи, які приєднані за допомогою тяг до двох протилежних сторін зразка Винахід може бути віднесений до випробувальної техніки, точніше до пристроїв, які дозволяють здійснити складний процес навантаження плоского зразка, шляхом прикладають зусиль під ЗМІННІМ косим кутом до сторін плоского квадратного зразка Відомий пристрій [1] для випробування плоских зразків в умовах складного навантаженого стану, що має основу, два приводи для навантаження зразка, та чотири тяги, які з'єднують приводи із зразком і зразок з основою і рівномірно розподіляють навантаження по площині зразка, Недоліком відомого пристрою є те, що під дією зусиль зразок не тільки деформується, але й перемішується як жорстке ціле в напрямку розташування приводів При цьому напрями дії зусиль, що прикладеш до зразка, відхиляються від заданих і вид напруженого стану зразка спотворюється Недоліком відомого пристрою є також те, що сили, що прикладаються до зразка, діють тільки під прямим кутом до сторони зразка і їх напрям не можна мінити під час навантаження Найбільш близьким за технічною суттю до пристрою, що заявляється, с пристрій [2], вибраний в якості прототипу, для випробування плоских зразків в умовах складного навантаженого стану, що має основу, чотири приводи для навантаження зразка, систему управління приводами та чотири тяги, які з'єднують приводи із зразком і розподіляють навантаження рівномірно по площині зразка В цьому пристрої кожен з чотирьох приводів закріп люється на основі навпроти відповідної сторони зразка і приєднується до неї за допомогою тяги, яка рівномірно розподіляє навантаження по площині зразка, а система управління не тільки встановлює величину зусилля, що прикладається до зразка, але й координує роботу приводів таким чином, щоб під час навантаження центр зразка не змінював свого положення і заданий вид напруженого стану не спотворювався Недоліком відомого пристрою є те, що в ньому не можна реалізувати процес навантаження із зсувом, бо сили, які прикладаються до зразка, діють тільки під прямим кутом до сторони зразка і їх напрям не можна змінити під час навантаження При розробці винаходу була поставлена задача створення пристрою в якому можна здійснити процес складного навантаження зразка із зсувом, яка досягається зміною напряму дії і величини зусиль, що діють на зразок Вказана задача розв'язується завдяки тому, що пристрій облаштовується другою основою, яка приєднана до першої за допомогою осі, що проходить через центри основ перпендикулярно площині зразка, а також механізмом повороту і фіксації взаємного положення основ, що шарнірно приєднаний до основ, при чому на кожній основі закріплено по два приводи, які приєднані за допомогою тяг до двох протилежних сторін зразка Присутність другої основи дає можливість змінювати взаємне положення приводів відносно зразка Те, що основи приєднані одна до другої за СО о 47703 роту і фіксації взаємного положення основ 7, що шарнірно приєднаний до основ 1 та 2 Пристрій працює наступним чином Зразок 5 приєднують до приводів 4 за допомогою тяг 6 Система управління (на фіг не показана) керує приводами 4 таким чином, щоб створити задане навантаження в зразці і утримати його центр над віссю 3, що з'єднує основи Крім того система управління за допомогою механізму 7 змінює кут и між основами 1 та 2 по заданій програмі під час випробувань чи витримує його величину незмінною Література 1 Испытательная техника Справочник В 2-х кн /Под ред В В Клюева - М Машиностроение, 1982 -Кн 2 1982 -560с Стр 38 2 Испытательная техника Справочник В 2-х кн /Под ред В В Клюева - М Машиностроение, 1982 -Кн 2 1982 -560с Стр 38-39 допомогою осі, яка проходить через їх центри перпендикулярно площині зразка, дозволяє здійснювати взаємний поворот основ навколо їх центру в площині зразка Наявність механізму повороту і фіксації взаємного положення основ, що шарнірно приєднаний до основ, дозволяє змінювати взаємне положення основ і, таким чином, кути прикладання зусиль до зразка під час випробувань Те їло на одній основі закріплені два приводи, які приєднані за допомогою тяг до двох протилежних сторін зразка, дозволяє витримати умову рівності зусиль та кутів, що діють на протилежні сторони зразка На фіг представлений загальний вигляд запропонованого пристрою Пристрій складається з двох основ 1 та 2, що з'єднані за допомогою осі 3, на основах розмішені по два приводи 4, що приєднані до зразка 5 за допомогою тяг 6 Зміна взаємного положення основ - здійснюється за допомогою механізму пово ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
