Прилад для випробування зразків матеріалів

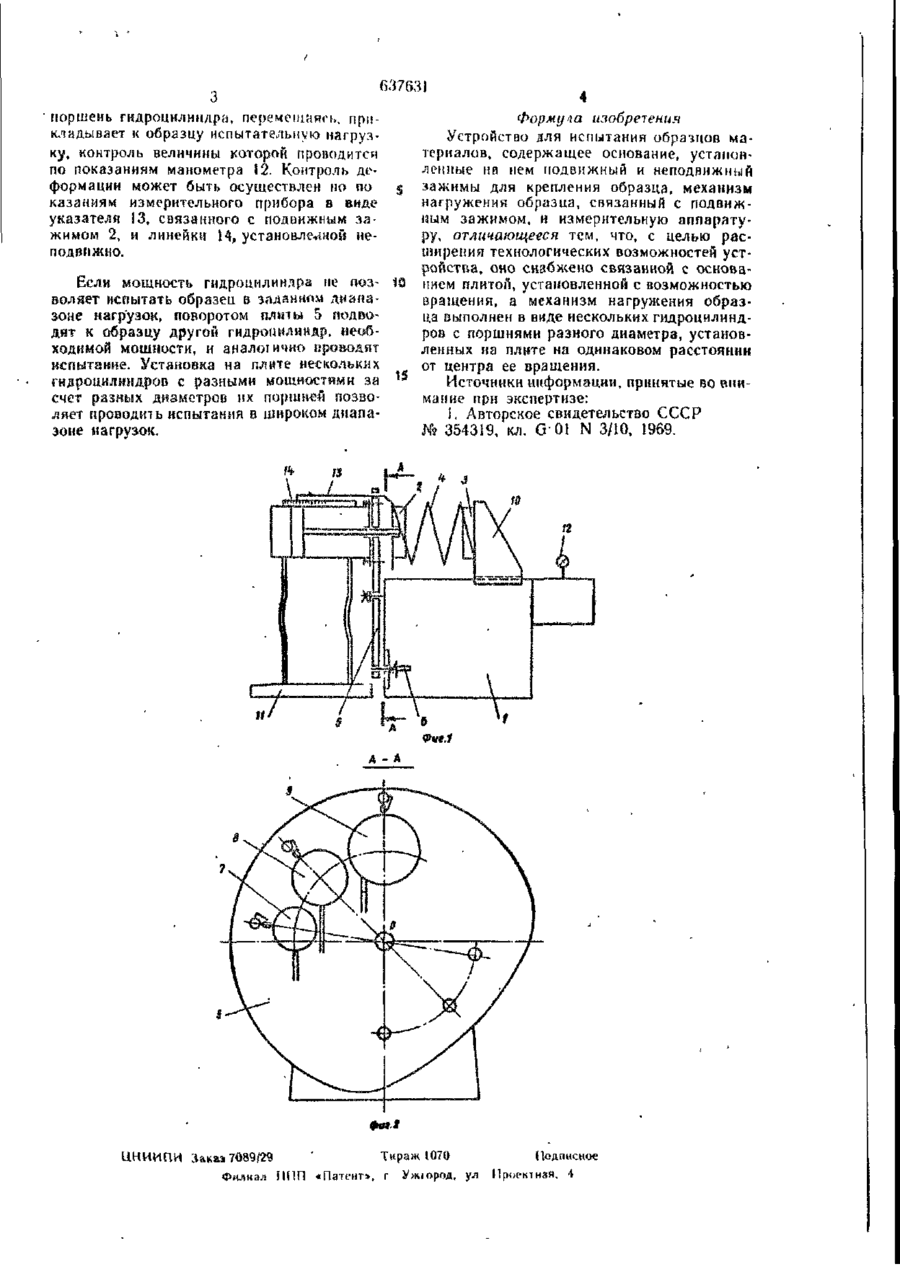

Союз Советских Социалистических Республик (61) Дополнительное к авт. свид-ву « (22)3аявлеио01.08.77 (21) 2 5 1 2 1 3 9 / 2 5 - 2 8 (51) М. GO1 N 3/10 с присоединением заявки Кг (Государственный комитет Совете Микчстрое СССР та демы мгебретеш (23) Приоритет „ (43) Опубликовано 15.12.7&Бюллетень №46 (45) Дата опубликования описаний 19.ІЙ.78 УДК 620.173 (088.8) Л. С. Попов и В. В. Георгиевский (72) А в т о р ы изобретения Государственный союзный Днепровский механический завод Глааэнергостроймекаиизащш (71) Заявитель ( 5 4 ) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ t Изобретение относится к области испытательной техники, в частности к устройствам для испытания образцов матери* алов. Известно устройство для испытания образцов материалов, содержащее основание, установленные на нем подвижный и неподвижный зажимы для крепления образца, механизм нагружения образца, связанный с подвижным зажимом, и измерительную аппаратуру \1\ Недостатком такого устройства являют- ю ся его низкие технолоіические возможности, обусловленные видом механизма нагружения —- гидроцнлиндра Цель изобретения — расширение технологических возможностей устройства Для этого устройство снабжено связан- 15 ной с основанием плитой, установленной с возможностью вращения, а механизм нагружения -выполнен в виде нескольких гидроцилиндров с поршнями разного диаметра, установленных на плите на одинаковом расстоянии от центра ее вращения На фиг I изображена схема устройства; на фиг 2 - разрез А—А на фиг 1 _ Устройство содержит основание Ї, подвижный 2 и неподвижный 3 зажимы для крепления образца 4, например пружины, плиту 5, установленную с возможностью вращения и связанную с основанием 1 с помощью стопорного приспособления б, механизм нагружеиня, выполненный в виде нескольких гидроцилиндров 7, 8 и 9 с поршнями разного диаметра, установленных на плите 5 на одинаковом расстоянии от центра 0 ее вращения Устройство работает следующим обра зом. Образец 4 устанавливают в зажимы 2 н 3 ДЛЯ удобства зажим 3 может быть установлен на передвижном упоре 10 Поворотом плиты 5 вокруг центра ее вращения совмещают ось образца с осью одного из гидроцилиндров, мощность которого позволяет проводить испытание в заданном диапазоне нагрузок, и фиксируют положение плиты 5 с помощью стопорною приспособления 6 Рабочая среда поступает в іидро4 цилиндр от маслонасосной станций II, и з 637631 поршень гидроцилммдра, перемещаясь, прикладывает к образцу испытательную нагрузку, контроль величины которой проводится по показаниям манометра 12. Контроль деформации может быть осуществлен но по казаниям измерительного прибора в виде указателя !3, связанного с подвижным зажимом 2, и линейки 14» установленного неподвижно. Если мощность гидроцилиндра не позволяет испытать образец в заданном диапазоне нагрузок, поворотом плиты 5 подводят к образцу другой гидроимлнндр. необходимой мощности, и аналогично проводят испытание. Установка на плите нескольких гндроцмлнндров с разными мощностями за счет разных диаметров их поршней позволяет проводить испытания в широком диапазоне нагрузок. Формула изобретения Устройство для испытания образцов материалов, содержащее основание, установленные на нем подвижный и неподвижный зажимы для крепления образца, механизм нагружения образца, связанный с подвижным зажимом, и измерительную аппаратуру, отличающееся тем, что, с целью расширения технологических возможностей устройства, оно снабжено связанной с основанием плитой, установленной с возможностью вращения, а механизм нагружения образца выполнен в виде нескольких гидроцилиндров с поршнями разного диаметра, установленных на плите на одинаковом расстоянии от центра ее вращения. 15 Источники информации, принятые во внимание при экспертизе: 1, Авторское свидетельство СССР № 354319, кл. G 0 1 N 3/10, 1969. фиг! ЦНИИПИ Заказ 7089(29 ' Тираж 1070 Филиал ИПП «Пзті-нт», г Ужюрод, ул Подписное Проектная, 1
