Робочий орган ґрунтообробного знаряддя (диск)
Номер патенту: 47743
Опубліковано: 25.02.2010
Автори: Юрчук Володимир Петрович, Болдирєва Лариса Владиславовна, Волоха Микола Петрович, Волоха Владислав Миколайович
Формула / Реферат
Робочий орган ґрунтообробного знаряддя (диск), що містить маточину та розміщені на ній радіальні ребра, який відрізняється тим, що поперечний переріз кожного з ребер виконаний у вигляді рівнобічної трапеції, а радіальний - прямокутного трикутника, більший катет якого розташований перпендикулярно до осі маточини і перетинається під прямим кутом з більшою основою трапеції.
Текст

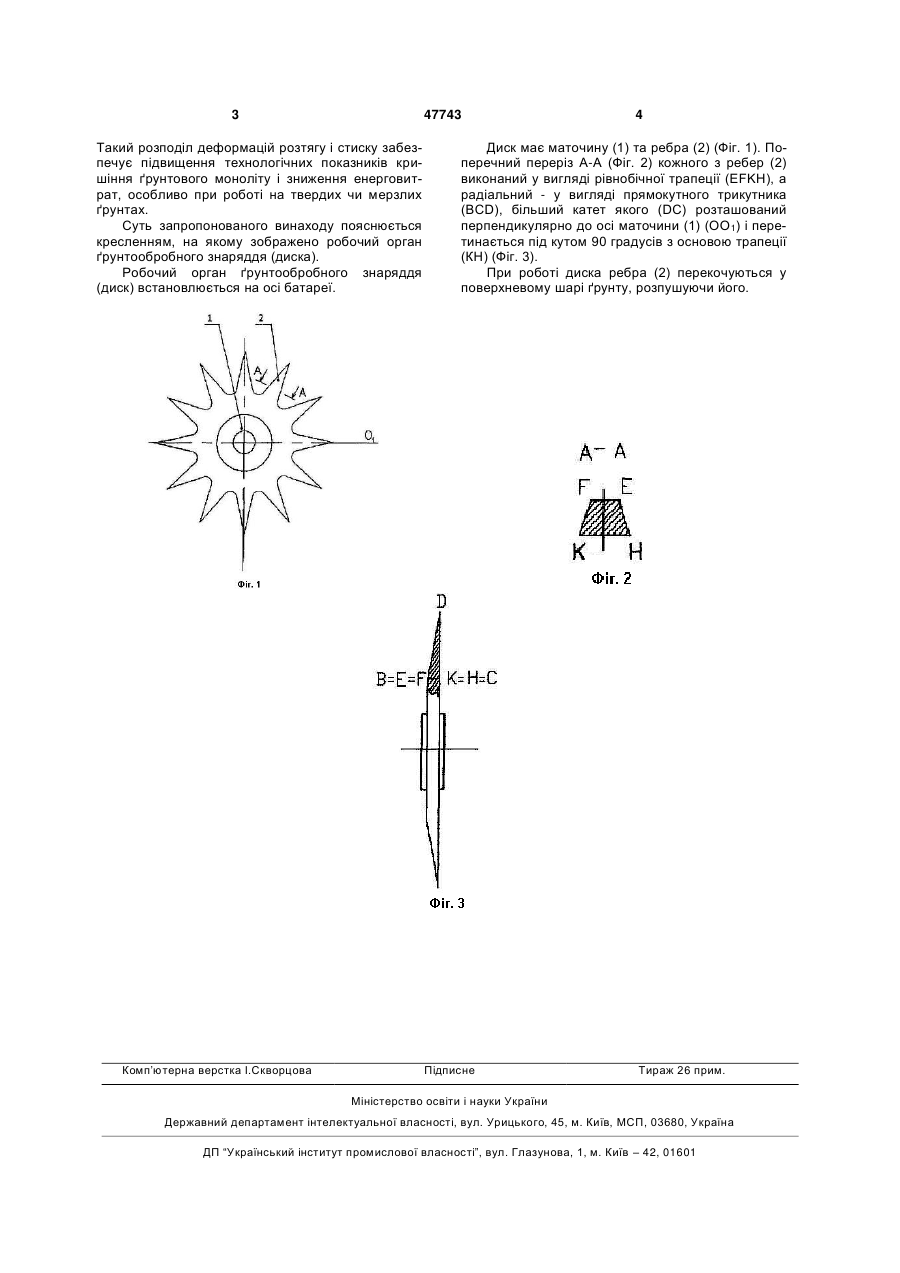

Робочий орган ґрунтообробного знаряддя (диск), що містить маточину та розміщені на ній радіальні ребра, який відрізняється тим, що поперечний переріз кожного з ребер виконаний у вигляді рівнобічної трапеції, а радіальний - прямокутного трикутника, більший катет якого розташований перпендикулярно до осі маточини і перетинається під прямим кутом з більшою основою трапеції. (19) (21) u200908002 (22) 29.07.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ВОЛОХА МИКОЛА ПЕТРОВИЧ, ВОЛОХА ВЛАДИСЛАВ МИКОЛАЙОВИЧ, БОЛДИРЄВА ЛАРИСА ВЛАДИСЛАВОВНА (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 47743 Такий розподіл деформацій розтягу і стиску забезпечує підвищення технологічних показників кришіння ґрунтового моноліту і зниження енерговитрат, особливо при роботі на твердих чи мерзлих ґрунтах. Суть запропонованого винаходу пояснюється кресленням, на якому зображено робочий орган ґрунтообробного знаряддя (диска). Робочий орган ґрунтообробного знаряддя (диск) встановлюється на осі батареї. Комп’ютерна верстка І.Скворцова 4 Диск має маточину (1) та ребра (2) (Фіг. 1). Поперечний переріз А-А (Фіг. 2) кожного з ребер (2) виконаний у вигляді рівнобічної трапеції (EFKH), а радіальний - у вигляді прямокутного трикутника (BCD), більший катет якого (DC) розташований перпендикулярно до осі маточини (1) (ОО1) і перетинається під кутом 90 градусів з основою трапеції (КН) (Фіг. 3). При роботі диска ребра (2) перекочуються у поверхневому шарі ґрунту, розпушуючи його. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOperating unit of tillage implement (disk)
Автори англійськоюYurchuk Volodymyr Petrovych, Volokha Mykola Petrovych, Volokha Vladyslav Mykolaiovych, Boldyreva Larysa Vladyslavovna
Назва патенту російськоюРабочий орган почвообрабатывающего орудия (диск)
Автори російськоюЮрчук Владимир Петрович, Волоха Николай Петрович, Волоха Владислав Николаевич, Болдырева Лариса Владиславовна
МПК / Мітки
МПК: B08B 9/00
Мітки: ґрунтообробного, робочий, диск, знаряддя, орган
