Спосіб фарбування волокнистих матеріалів

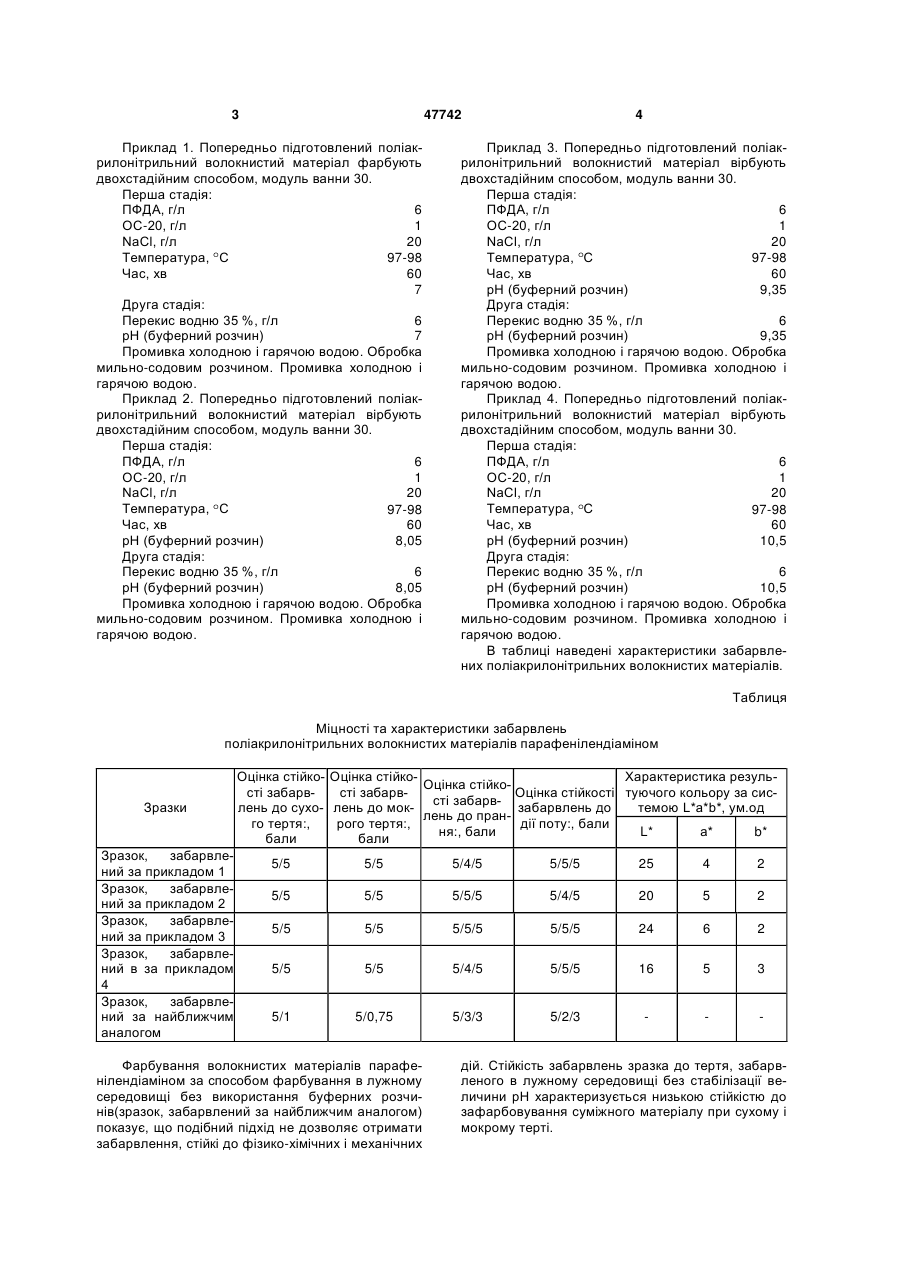

Спосіб фарбування волокнистих матеріалів окислювальним барвником парафенілендіаміном та сумішами на його основі, який відрізняється тим, що як волокнисті матеріали використовують поліакрилонітрильні волокнисті матеріали, а фарбування окислювальним барвником здійснюють в буферних розчинах при різних величинах рН фарбувальної ванни. (19) (21) u200907983 (22) 29.07.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) РОМАНКЕВИЧ ЯРОСЛАВ ОЛЕГОВИЧ, ГАРАНІНА ОЛЬГА ОЛЕКСАНДРІВНА, РОМАНКЕВИЧ ОЛЕГ ВОЛОДИМИРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 47742 Приклад 1. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал фарбують двохстадійним способом, модуль ванни 30. Перша стадія: ПФДА, г/л 6 ОС-20, г/л 1 NaCl, г/л 20 Температура, С 97-98 Час, хв 60 7 Друга стадія: Перекис водню 35 %, г/л 6 рН (буферний розчин) 7 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. Приклад 2. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал вірбують двохстадійним способом, модуль ванни 30. Перша стадія: ПФДА, г/л 6 ОС-20, г/л 1 NaCl, г/л 20 Температура, С 97-98 Час, хв 60 рН (буферний розчин) 8,05 Друга стадія: Перекис водню 35 %, г/л 6 рН (буферний розчин) 8,05 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. 4 Приклад 3. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал вірбують двохстадійним способом, модуль ванни 30. Перша стадія: ПФДА, г/л 6 ОС-20, г/л 1 NaCl, г/л 20 Температура, С 97-98 Час, хв 60 рН (буферний розчин) 9,35 Друга стадія: Перекис водню 35 %, г/л 6 рН (буферний розчин) 9,35 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. Приклад 4. Попередньо підготовлений поліакрилонітрильний волокнистий матеріал вірбують двохстадійним способом, модуль ванни 30. Перша стадія: ПФДА, г/л 6 ОС-20, г/л 1 NaCl, г/л 20 Температура, С 97-98 Час, хв 60 рН (буферний розчин) 10,5 Друга стадія: Перекис водню 35 %, г/л 6 рН (буферний розчин) 10,5 Промивка холодною і гарячою водою. Обробка мильно-содовим розчином. Промивка холодною і гарячою водою. В таблиці наведені характеристики забарвлених поліакрилонітрильних волокнистих матеріалів. Таблиця Міцності та характеристики забарвлень поліакрилонітрильних волокнистих матеріалів парафенілендіаміном Зразки Зразок, забарвлений за прикладом 1 Зразок, забарвлений за прикладом 2 Зразок, забарвлений за прикладом 3 Зразок, забарвлений в за прикладом 4 Зразок, забарвлений за найближчим аналогом Оцінка стійко- Оцінка стійкоХарактеристика резульОцінка стійкості забарвсті забарвОцінка стійкості туючого кольору за сиссті забарвлень до сухо- лень до мокзабарвлень до темою L*a*b*, ум.од лень до пранго тертя:, рого тертя:, дії поту:, бали ня:, бали L* а* b* бали бали 5/5 5/5 5/4/5 5/5/5 25 4 2 5/5 5/5 5/5/5 5/4/5 20 5 2 5/5 5/5 5/5/5 5/5/5 24 6 2 5/5 5/5 5/4/5 5/5/5 16 5 3 5/1 5/0,75 5/3/3 5/2/3 Фарбування волокнистих матеріалів парафенілендіаміном за способом фарбування в лужному середовищі без використання буферних розчинів(зразок, забарвлений за найближчим аналогом) показує, що подібний підхід не дозволяє отримати забарвлення, стійкі до фізико-хімічних і механічних дій. Стійкість забарвлень зразка до тертя, забарвленого в лужному середовищі без стабілізації величини рН характеризується низькою стійкістю до зафарбовування суміжного матеріалу при сухому і мокрому терті. 5 47742 При фарбуванні поліакрилонітрильних волокнистих матеріалів з використанням буферних розчинів показники міцності забарвлень досягають найвищих балів, а варіювання величин рН дозволяє отримувати широку гаму кольорів. Стійкість до прання забарвлених зразків оцінюється в 5 балів для основного матеріалу. При фарбуванні зразка без буферного розчину зафарбовування суміжного волокнистого матеріалу в складному зразку оцінюється в 3 бали. Зафарбовування суміжного волокнистого матеріалу з використовуванням при фарбуванні буферного розчину на обох стадіях процесу фарбування підвищує міцність забарв Комп’ютерна верстка А. Крижанівський 6 лення до 5 балів - зафарбовування не відбувається. Характеристики стійкості забарвлень до тертя зразка, забарвленого з використанням буферних розчинів характеризуються щонайвищим балом. Окрім того, варіація величин рН призводить до отримання широкої гамми кольорів без суттєвої зміни технології. Таким чином, використання стабілізації величини рН фарбувального розчину дозволяє досягти відтворювані по інтенсивності забарвлення на поліакрилонітрильних волокнистих матеріалах, які є стійкими до зовнішніх, а також отримувати широку гамму кольорів без суттєвої зміни технології. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
