Робочий орган ґрунтообробного знаряддя
Номер патенту: 40679
Опубліковано: 27.04.2009
Автори: Головко Геннадій Олександрович, Ольховський Микола Федорович, Ящук Анатолій Іванович, Яровий Григорій Іванович, Заполін Володимир Михайлович
Формула / Реферат

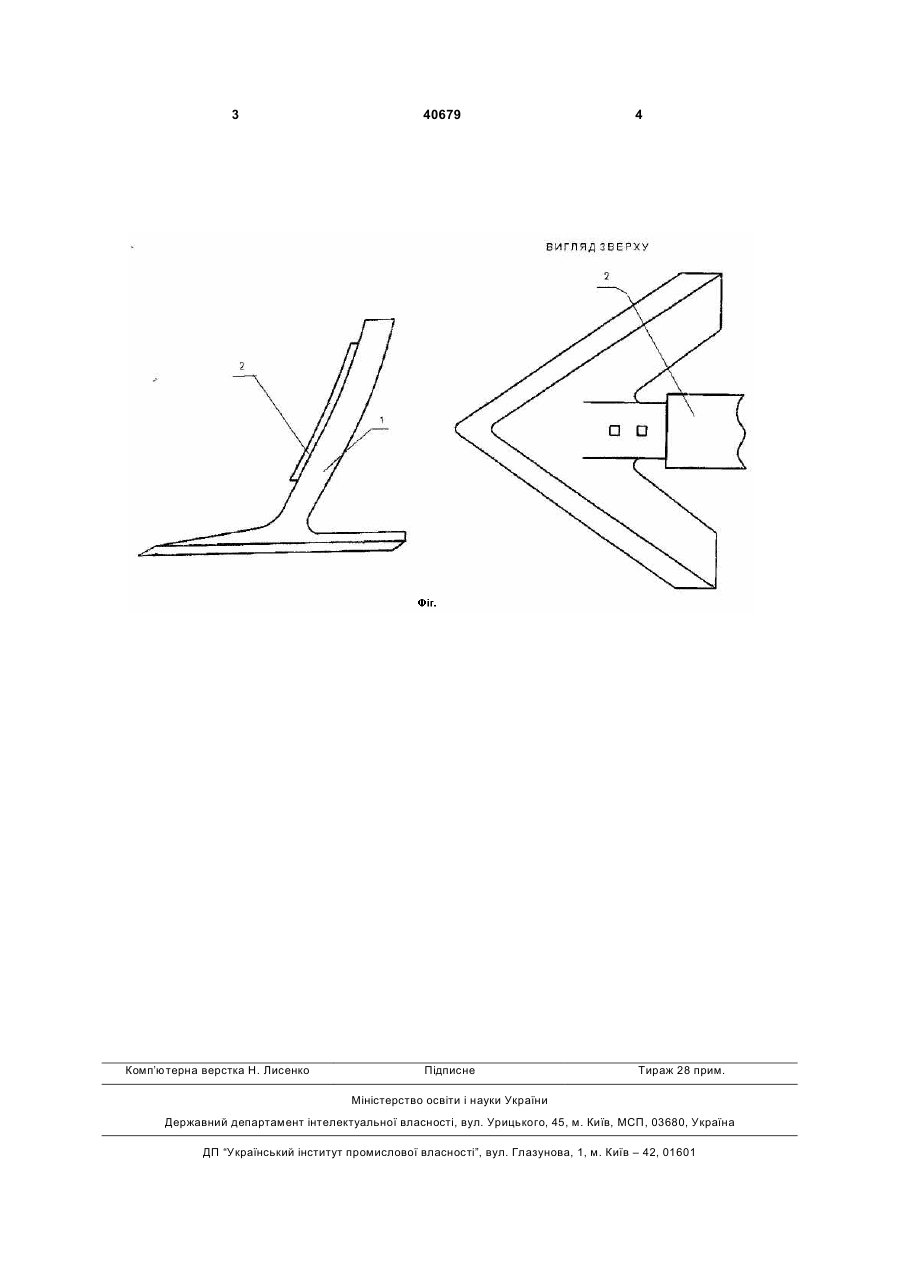

Робочий орган ґрунтообробного знаряддя, який включає стійку і лапу, який відрізняється тим, що з метою підвищення розпушувальної здатності, протистояння налипанню ґрунту і забиванню бур'янами на стійці стрілчастої лапи наварено пластину, яка за кривизною співпадає із кривизною стійки і за шириною по фронту перевищує останню, і є продовженням хвостовика лапи з можливістю регулювання глибини обробітку ґрунту.
Текст
Робочий орган ґрунтообробного знаряддя, який включає стійку і лапу, який відрізняється тим, що з метою підвищення розпушувальної здатності, протистояння налипанню ґрунту і забиванню бур'янами на стійці стрілчастої лапи наварено пластину, яка за кривизною співпадає із кривизною стійки і за шириною по фронту перевищує останню, і є продовженням хвостовика лапи з можливістю регулювання глибини обробітку ґрунту. Корисна модель належить до сільськогосподарського машинобудування і призначена для розпушування ґрунту у міжряддях при вирощуванні овочевих рослин. Відомий технічний засіб [Патент №295, МКИ5, А01В39/02, 1972], який включає стійку та розпушувальний елемент-лапу. Але це недостатньо для одержання очікуваного технічного результату - підвищення розпушувальної здібності, протистоянню налипанню ґрунту і забиванню бур'янами на стійці. В основу корисної моделі поставлене завдання покращення розпушувальної здібності робочих органів культиватора. Суттєві ознаки, що характеризують робочий орган ґрунтообробного знаряддя є те, що з метою підвищення розпушувальної здібності, протистоянню налипанню ґрунту і забивання бур'я нами на стійці стрілчастої лапи наварено пластину, яка за кривизною співпадає із кривизною стійки і за шириною по фронту перевершує останню, і є продовженням хвостовика лапи з можливістю регулювання глибини обробітку ґрунту. Поставлене завдання вирішується тим, що на стійці стрілчастої лапи установлена пластина, яка розширює робочу ширину стійки (Фіг.). 1- стійка, 2 – пластина, Пластина 2 виконана таким чином, що за кривизною співпадає із кривизною стійки 1 і за шириною по фронту перевершує останню, і є продовженням хвостовика лапи з можливістю регулювання глибини обробітку ґрунту. Запропоновані зміни до технічного засобу дозволяють покращити розпушувальну здібність робочих органів ґрунтообробного знаряддя. (19) UA (11) 40679 (13) U (21) u200812150 (22) 14.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ЯРОВИЙ ГРИГОРІЙ ІВАНОВИЧ, UA, ЯЩУК АНАТОЛІЙ ІВАНОВИЧ, UA, ОЛЬХОВСЬКИЙ МИКОЛА ФЕДОРОВИЧ, UA, ЗАПОЛІН ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ГОЛОВКО ГЕННАДІЙ ОЛЕКСАНДРОВИЧ, UA (73) ІНСТИТУТ ОВОЧІВНИЦТВА І БАШТАННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, UA 3 Комп’ютерна верстка Н. Лисенко 40679 4 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of soil-cultivating implement
Автори англійськоюYarovyi Hryhorii Ivanovych, Yaschuk Anatolii Ivanovych, Olkhovskyi Mykola Fedorovych, Zapolin Volodymyr Mykhailovych, Holovko Hennadii Oleksandrovych
Назва патенту російськоюРабочий орган почвообрабатывающего орудия
Автори російськоюЯровой Григорий Иванович, Ящук Анатолий Иванович, Ольховский Николай Федорович, Заполин Владимир Михайлович, Головко Геннадий Александрович
МПК / Мітки
МПК: A01B 39/00
Мітки: орган, знаряддя, ґрунтообробного, робочий
