Пристрій для зволоження повітря

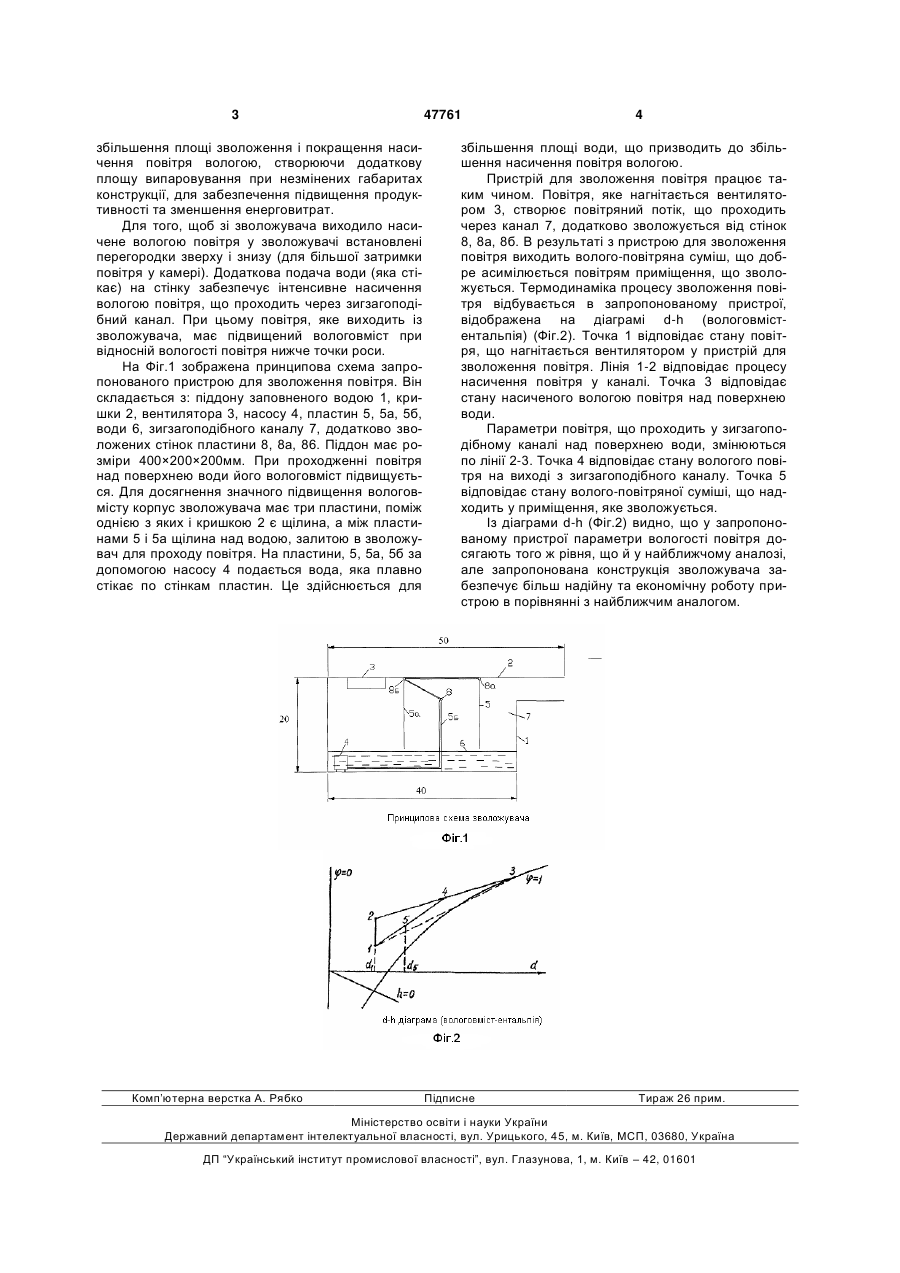

Пристрій для зволоження повітря, що містить корпус з вентилятором, пластини, що утворюють зигзагоподібний канал для проходження повітря, 3 збільшення площі зволоження і покращення насичення повітря вологою, створюючи додаткову площу випаровування при незмінених габаритах конструкції, для забезпечення підвищення продуктивності та зменшення енерговитрат. Для того, щоб зі зволожувача виходило насичене вологою повітря у зволожувачі встановлені перегородки зверху і знизу (для більшої затримки повітря у камері). Додаткова подача води (яка стікає) на стінку забезпечує інтенсивне насичення вологою повітря, що проходить через зигзагоподібний канал. При цьому повітря, яке виходить із зволожувача, має підвищений вологовміст при відносній вологості повітря нижче точки роси. На Фіг.1 зображена принципова схема запропонованого пристрою для зволоження повітря. Він складається з: піддону заповненого водою 1, кришки 2, вентилятора 3, насосу 4, пластин 5, 5а, 5б, води 6, зигзагоподібного каналу 7, додатково зволожених стінок пластини 8, 8а, 86. Піддон має розміри 400×200×200мм. При проходженні повітря над поверхнею води його вологовміст підвищується. Для досягнення значного підвищення вологовмісту корпус зволожувача має три пластини, поміж однією з яких і кришкою 2 є щілина, а між пластинами 5 і 5а щілина над водою, залитою в зволожувач для проходу повітря. На пластини, 5, 5а, 5б за допомогою насосу 4 подається вода, яка плавно стікає по стінкам пластин. Це здійснюється для Комп’ютерна верстка А. Рябко 47761 4 збільшення площі води, що призводить до збільшення насичення повітря вологою. Пристрій для зволоження повітря працює таким чином. Повітря, яке нагнітається вентилятором 3, створює повітряний потік, що проходить через канал 7, додатково зволожується від стінок 8, 8а, 8б. В результаті з пристрою для зволоження повітря виходить волого-повітряна суміш, що добре асимілюється повітрям приміщення, що зволожується. Термодинаміка процесу зволоження повітря відбувається в запропонованому пристрої, відображена на діаграмі d-h (вологовмістентальпія) (Фіг.2). Точка 1 відповідає стану повітря, що нагнітається вентилятором у пристрій для зволоження повітря. Лінія 1-2 відповідає процесу насичення повітря у каналі. Точка 3 відповідає стану насиченого вологою повітря над поверхнею води. Параметри повітря, що проходить у зигзагоподібному каналі над поверхнею води, змінюються по лінії 2-3. Точка 4 відповідає стану вологого повітря на виході з зигзагоподібного каналу. Точка 5 відповідає стану волого-повітряної суміші, що надходить у приміщення, яке зволожується. Із діаграми d-h (Фіг.2) видно, що у запропонованому пристрої параметри вологості повітря досягають того ж рівня, що й у найближчому аналозі, але запропонована конструкція зволожувача забезпечує більш надійну та економічну роботу пристрою в порівнянні з найближчим аналогом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
