Пристрій для зволоження повітря

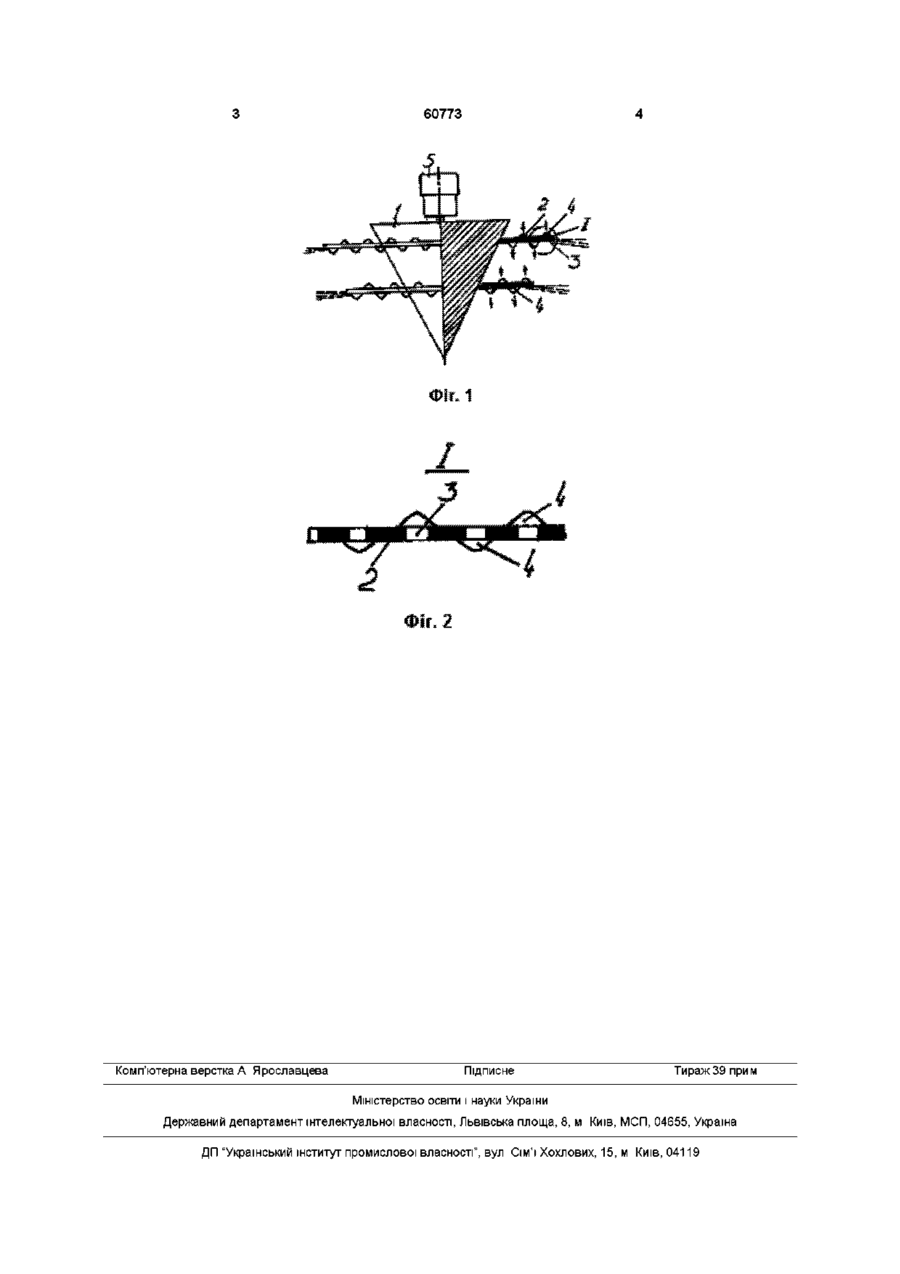

Пристрій для зволоження повітря, що містить установлений з можливістю обертання і обернений вершиною вниз розпилювальний конус та розміщені на його бічній поверхні диски з отворами, розміщеними по всій поверхні дисків і облаштованими відбійними козирками, розташованими в зоні отворів, який відрізняється тим, що відбійні козирки розташовані на верхньому та нижньому боці дисків почергово Винахід відноситься до техніки вентиляції і кондиціювання повітря, зокрема, до пристроїв для зволоження повітря Відомий пристрій для зволоження повітря, що містить установлений з можливістю обертання і звернений вершиною до піддону розпилюючий конус та розміщені на його бічній поверхні диски з отворами, що розподілені по всій поверхні дисків, розміщених на бічній поверхні розпилюючого конуса, а останні облаштовані відбійними козирками (ас СРСР №1418550, МПК4 F24F6/16, опубл 23 08 1988 р. бюл №31) Відомий пристрій створює порівняно невисоку ступінь теплообміну, що в свою чергу звужує зону обслуговування Винаходом ставиться завдання створення пристрою для зволоження повітря, що дозволить інтенсифікувати тепломасообмін та розширити зону обслуговування Поставлене винаходом завдання досягається тим, що у пристрої для зволоження повітря, що містить установлений з можливістю обертання і звернений вершиною вниз розпилюючий конус та розміщені на його бічній поверхні диски з отворами, розміщеними по всій поверхні дисків і облаштованими відбійними козирками, розташованими в зоні отворів, згідно винаходу, відбійні козирки розташовані на верхньому та нижньому боці дисків в почерговому порядку На фіг 1 схематично зображено пристрій для зволоження повітря, на фіг 2 - вузол 1 на фіг 1 Пристрій для зволоження повітря містить установлений з можливістю обертання і звернений вершиною вниз розпилюючий конус 1 і розміщені на його боковій поверхні диски 2 з отворами З, розташованими по всій поверхні дисків 2 і облаштованими відбійними козирками 4, розташованими на нижньому боці дисків 2 у зоні отворів 3 і орієнтованими в напрямку обертання конусу Відбійні козирки 4 розташовані на верхньому і нижньому боці дисків в почерговому порядку Конус 1 обертається за допомогою приводу 5 Пристрій працює таким чином Рідина, що розпилюється, піднімається по ЗОВНІШНІЙ поверхні конуса 1 і далі переходить на нижню поверхню дисків 2 Одночасно крізь отвори З надходить повітря в напрямку зверху-вниз (для отворів з козирками 4 на верхній стороні дисків 2) Наявність козирків 4 на верхній стороні дисків 2 дозволяє інтенсифікувати тепломасообмін за рахунок залучення більш широкого повітряного фронту (ділянок, розташованих вище пристрою), збільшення засвоєння рідини в просторі між дисками, за рахунок забезпечення противотоку водного і повітряного середовищ Крім того, розширюється зона обслуговування пристрою і збільшується ступінь однорідності повітрорідинного факелу За рахунок інтенсифікації тепломасообміну, високої ступені однорідності повітрорідинного факелу досягається підвищення ефективності обробки повітря, що зволожується на 5-10% при розширенні зони обслуговування СО 1 о (О 60773 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
