Пристрій для зволоження повітря

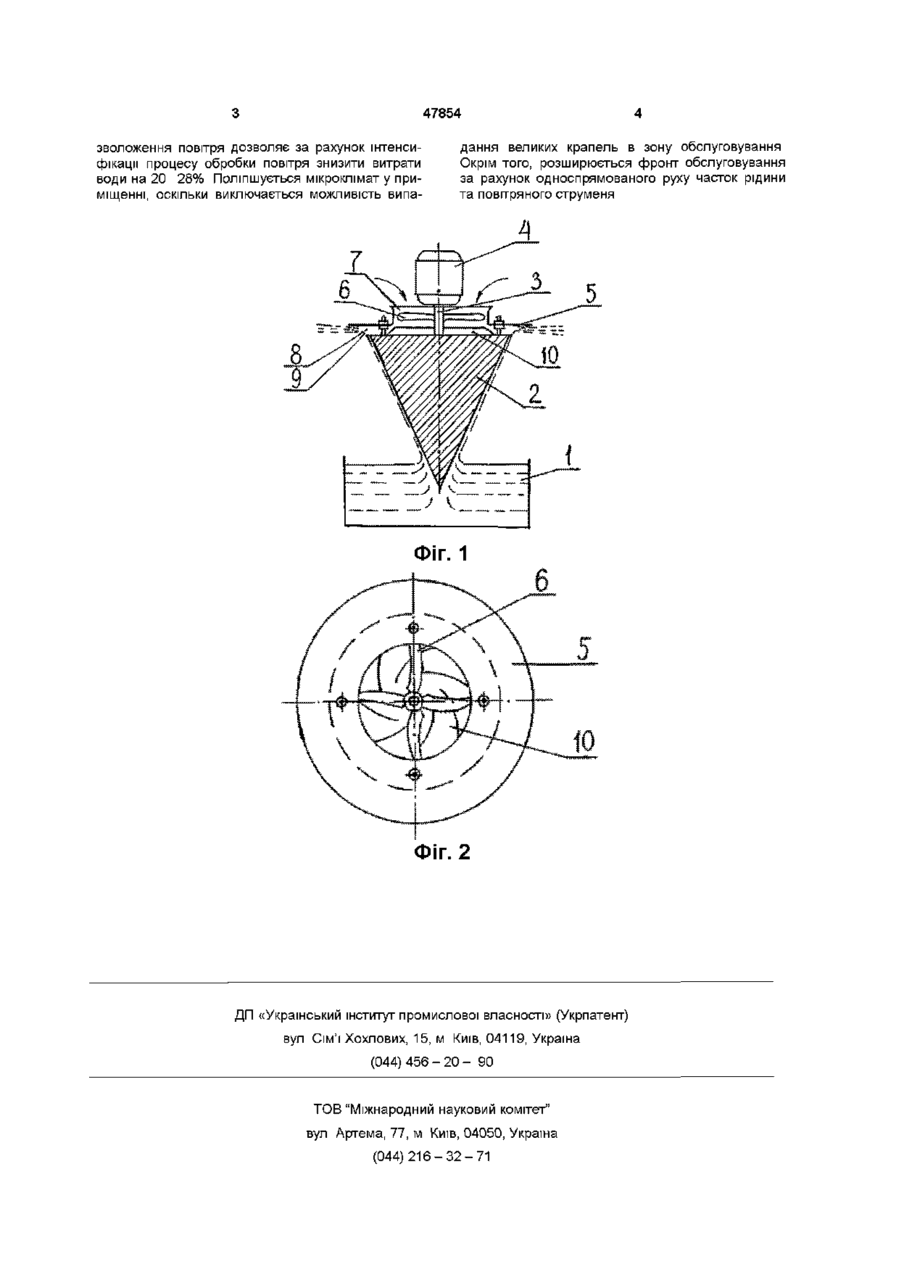

Пристрій для зволоження повітря, що включає розміщений в корпусі піддон для рідини та занурений в нього нижньою частиною конусоподібний розпилювач, встановлений на одному валу з вентилятором, розміщеним в основі розпилювача в патрубку з кільцевим виступом, при тому останній утворює з розпилювачем щілину, перекриту сіткою, який відрізняється тим, що в основі розпилювача встановлено закручувач повітряного потоку Винахід відноситься до техніки вентиляції і кондицюнування повітря, зокрема, до пристроїв для тепловолопсної обробки повітря Відомий пристрій для зволоження повітря, що включає піддон для рідини, розміщений в корпусі, та занурений в нього нижньою частиною конусоподібний розпилювач, встановлений на одному валу з вентилятором, розміщеним в основі розпилювача в патрубку з кільцевим виступом, при тому останній утворює з розпилювачем щілину, перекриту сіткою /див опис до Авт свід СРСР № 457849,1976р/ Відомий пристрій має порівняно низьку ефективність зволоження повітря в зв'язку з тим, що турбулізація факелу розпилу незначна, оскільки випуск повітря здійснюється прямоструменевим віялоподібним потоком Окрім того, напрямок радіальних струменів повітря є перпендикулярним до вектору швидкості часток рідини, що зриваються з розпилювача при його обертанні, а це зменшує енергію часток і викликає передчасне падіння крапель Задачею цього винаходу є створення пристрою для зволоження повітря з більш високою ефективністю обробки повітря Поставлена задача вирішується за рахунок того, що в основі розпилювача встановлено закручувач повітряного потоку На фіг 1 зображено запропонований пристрій для зволоження повітря, розтин, на фіг 2 - те ж, в плані Пристрій для зволоження повітря містить розміщені в корпусі піддон 1 для рідини та занурений до нього нижньою частиною конусоподібний розпилювач 2, встановлений на одному валу з вентилятором 6, що має привід 4 Вентилятор 6 розміщено в основі розпилювача 2, в патрубку 7 з кільцевим виступом 5, який утворює з розпилювачем 2 щілину 8, перекриту сіткою 9, а в основі розпилювача 2 встановлено закручувач повітряного потоку 10 Пристрій для зволоження повітря працює таким чином При роботі привода 4 рідина піднімається по поверхні розпилювача 2 у вигляді тонкої плівки, яка надалі розпадається, утворюючи дрібні краплі Зриваючись з розпилювача 2 в його основі, частки рідини переходять у простір перед щілиною 8 і на нижню поверхню кільцевого виступу 5 Розпил здійснюється як за рахунок відцентрового ефекту скидання рідини з поверхні кільцевого виступу 5, так і під дією віялоподібного закрученого струменя, який виходить з щілини 8 при роботі вентилятора 6 Лопасті закручувача 9 виконано таким чином, що напрямок обертання струменя співпадає з напрямком обертання розпилювача 2, внаслідок чого турбулізований повітряний потік підхоплює частки рідини, сприяючи їх тривалому контакту з повітрям, інтенсивному розпилу й випаровуванню Використання запропонованого пристрою для ю 00 47854 зволоження повітря дозволяє за рахунок інтенсифікації процесу обробки повітря знизити витрати води на 20 28% Поліпшується мікроклімат у приміщенні, оскільки виключається можливість випа дання великих крапель в зону обслуговування Окрім того, розширюється фронт обслуговування за рахунок односпрямованого руху часток рідини та повітряного струменя 7 5 Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
