Система теплопостачання
Номер патенту: 47770
Опубліковано: 25.02.2010
Автори: Голеншин Володимир Вікторович, Бойчук Володимир Володимирович
Формула / Реферат
Система теплопостачання, що містить подавальний й зворотний трубопроводи теплової мережі, водопідігрівний пристрій мережної води, мережний насос, підживлювальний трубопровід, підживлювальний насос, елементи системи автоматики, яка відрізняється тим, що додатково має струминний насос для підживлення теплової мережі, який підключений до підживлювального трубопроводу паралельно з підживлювальним насосом, а робочою рідиною для роботи струминного насоса є мережна вода з нагнітального трубопроводу мережного насоса.
Текст

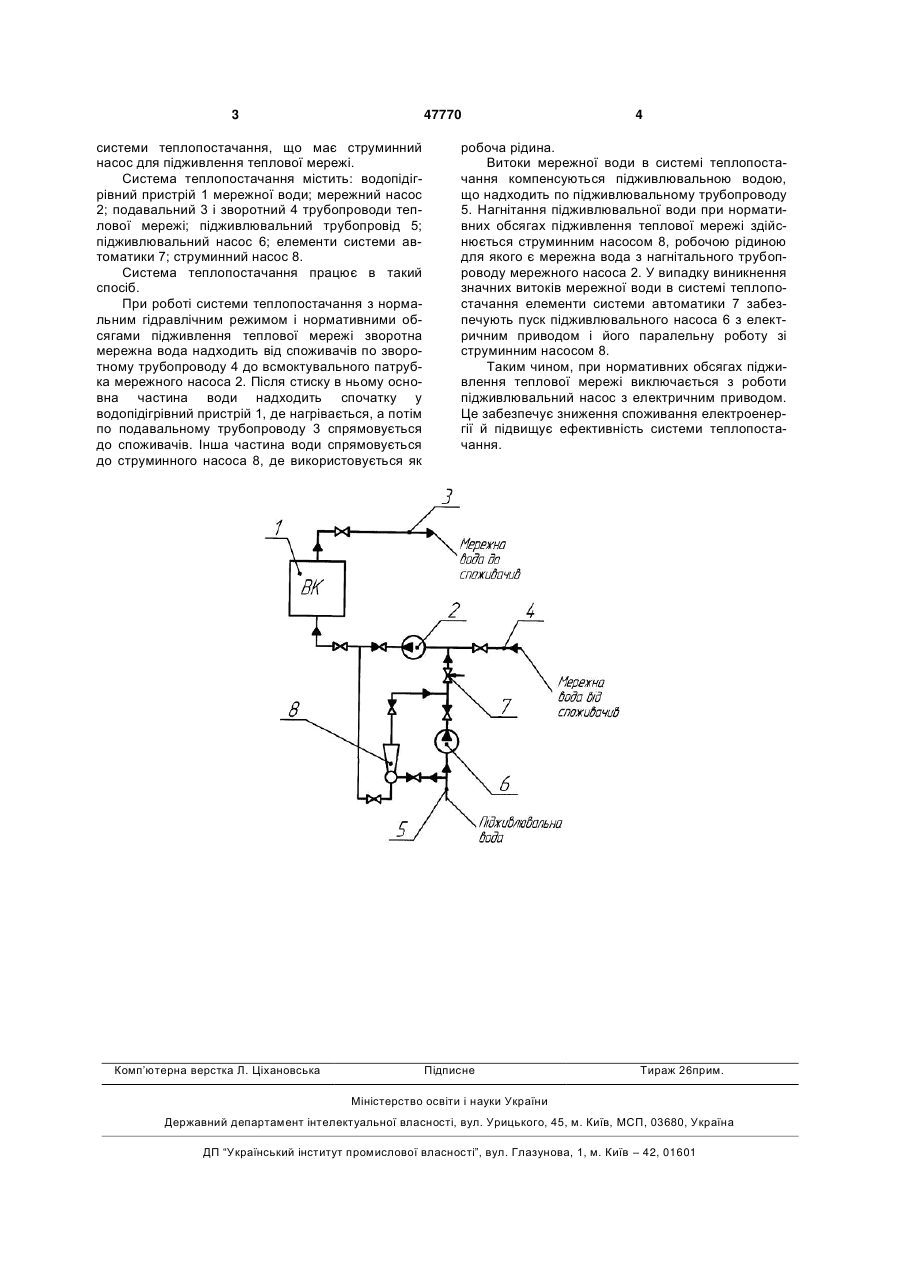

Система теплопостачання, що містить подавальний й зворотний трубопроводи теплової ме 3 47770 системи теплопостачання, що має струминний насос для підживлення теплової мережі. Система теплопостачання містить: водопідігрівний пристрій 1 мережної води; мережний насос 2; подавальний 3 і зворотний 4 трубопроводи теплової мережі; підживлювальний трубопровід 5; підживлювальний насос 6; елементи системи автоматики 7; струминний насос 8. Система теплопостачання працює в такий спосіб. При роботі системи теплопостачання з нормальним гідравлічним режимом і нормативними обсягами підживлення теплової мережі зворотна мережна вода надходить від споживачів по зворотному трубопроводу 4 до всмоктувального патрубка мережного насоса 2. Після стиску в ньому основна частина води надходить спочатку у водопідігрівний пристрій 1, де нагрівається, а потім по подавальному трубопроводу 3 спрямовується до споживачів. Інша частина води спрямовується до струминного насоса 8, де використовується як Комп’ютерна верстка Л. Ціхановська 4 робоча рідина. Витоки мережної води в системі теплопостачання компенсуються підживлювальною водою, що надходить по підживлювальному трубопроводу 5. Нагнітання підживлювальної води при нормативних обсягах підживлення теплової мережі здійснюється струминним насосом 8, робочою рідиною для якого є мережна вода з нагнітального трубопроводу мережного насоса 2. У випадку виникнення значних витоків мережної води в системі теплопостачання елементи системи автоматики 7 забезпечують пуск підживлювального насоса 6 з електричним приводом і його паралельну роботу зі струминним насосом 8. Таким чином, при нормативних обсягах підживлення теплової мережі виключається з роботи підживлювальний насос з електричним приводом. Це забезпечує зниження споживання електроенергії й підвищує ефективність системи теплопостачання. Підписне Тираж 26прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat supply system
Автори англійськоюBoichuk Volodymyr Volodymyrovych, Holenshyn Volodymyr Viktorovych
Назва патенту російськоюСистема теплоснабжения
Автори російськоюБойчук Владимир Владимирович, Голеншин Владимир Викторович
МПК / Мітки
МПК: F24D 3/00
Мітки: теплопостачання, система
