Система теплопостачання

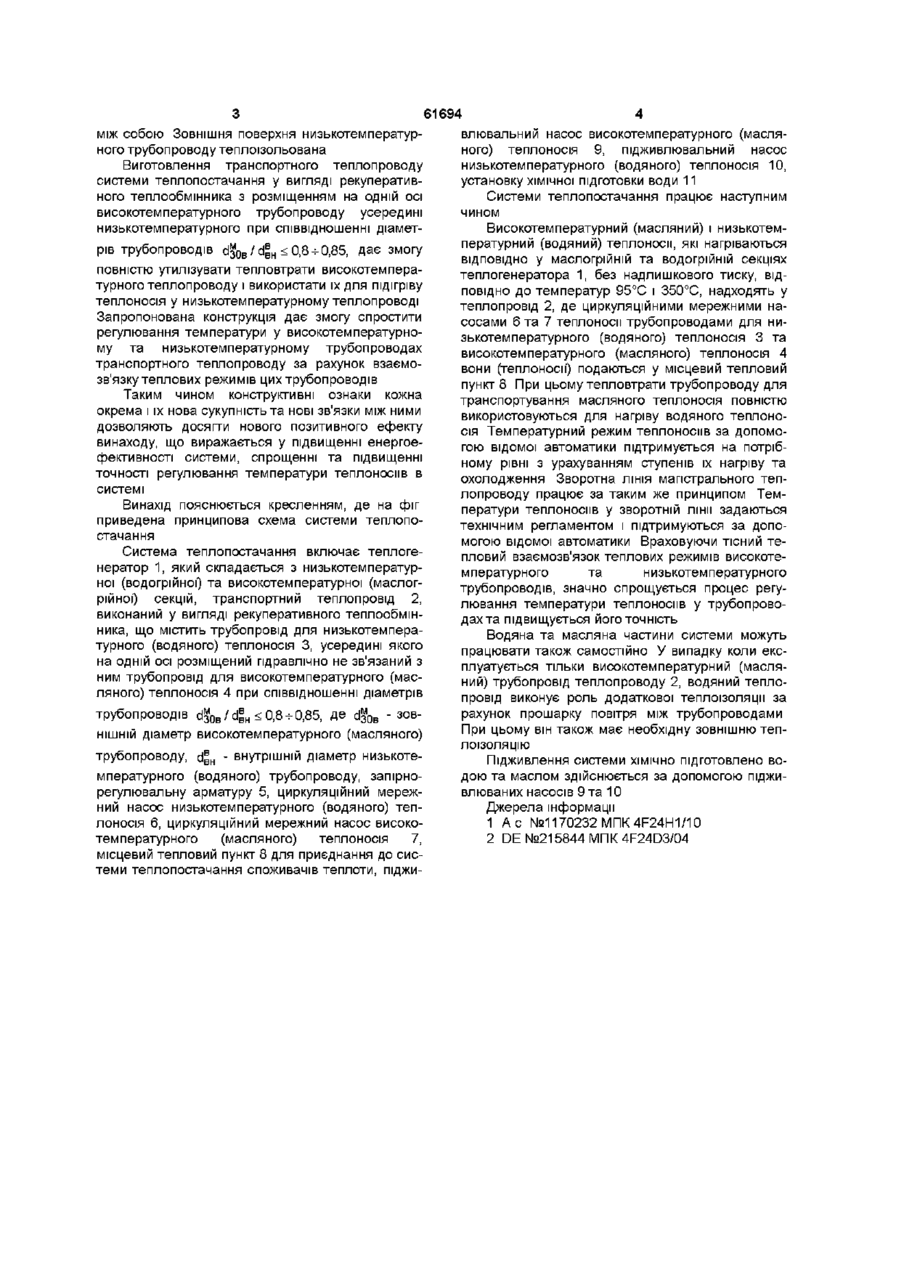

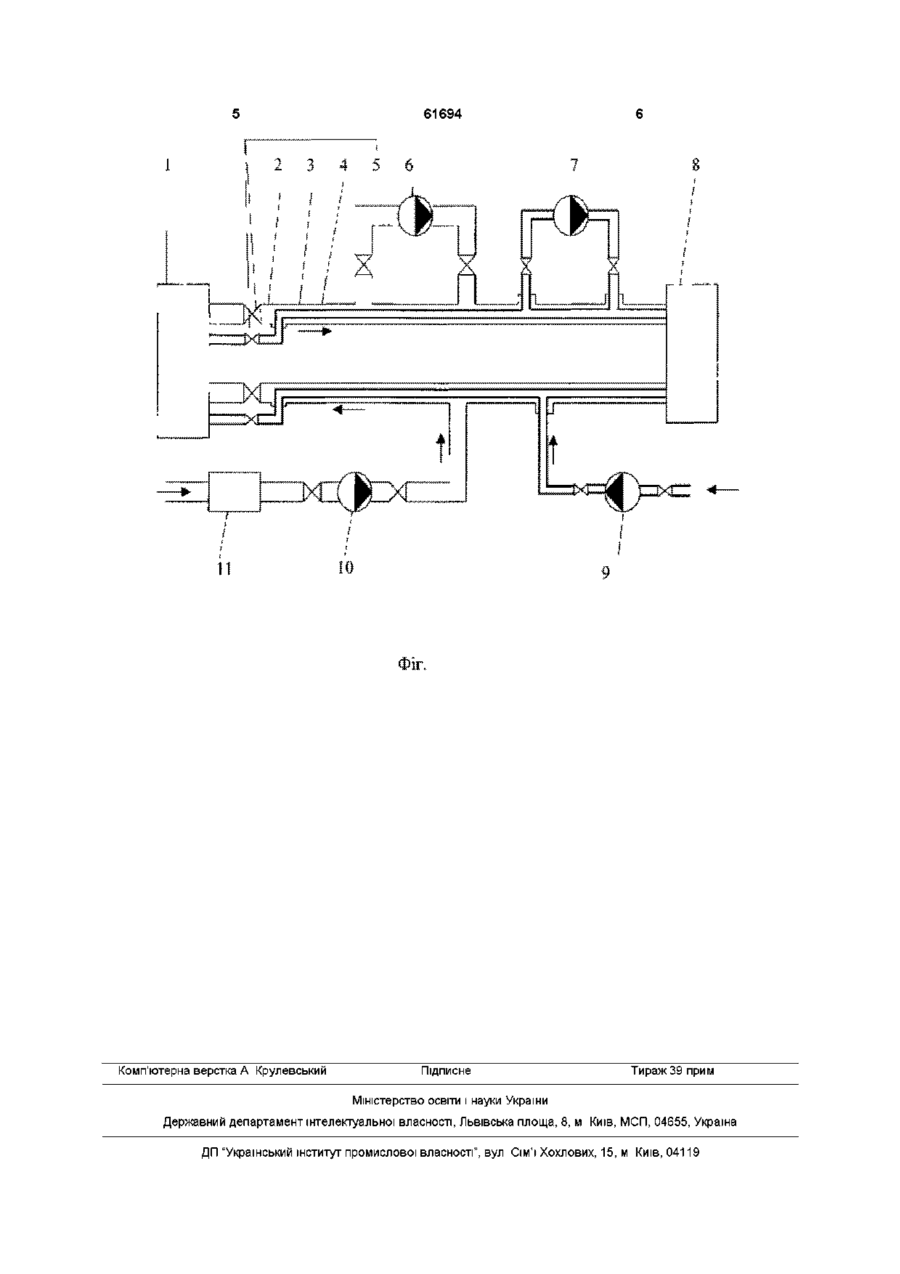

Система теплопостачання, що містить теплогенератор, який містить низькотемпературну (водогрійну) та високотемпературну (маслогрійну) секції, транспортний теплопровід водяного та масляного теплоносіїв, мережні циркуляційні та підживлювальні насоси водяного та масляного теплоносіїв, запірно-регулювальну арматуру, ус Винахід відноситься до галузі теплопостачання і може бути використаний для забезпечення теплоносіями з високою та низькою температурами об'єктів різноманітного призначення Відома система теплопостачання, яка вміщує теплогенератор, що складається з парової та водогрійної поверхонь нагріву, теплопроводи для транспортування теплоносіїв з високою та низькою температурами, запірно-регулювальну арматуру, місцевий тепловий пункт для приєднання до системи теплопостачання споживачів високотемпературної та низькотемпературної теплоти [1] Найбільш близьким рішенням по технічній суті та досягаемому результату, при його використанні, є система центрального теплопостачання, яка містить теплогенератори з більш високою температурою та тиском, та з більш низькою температурою та тиском, теплопроводи для транспортування теплоносіїв з більш високою та більш низькою температурами, запірно-регулювальну арматуру, місцевий тепловий пункт для приєднання споживачів теплоти Між високотемпературною та низькотемпературною частинами системами є гідравлічний зв'язок і кожна з частин системи може працювати самостійно [2] Недоліками даної системи центрального теплопостачання є низька енергоефективність та складність точного регулювання температури ви тановку ХІМВОДОПІД готовки, місцевий тепловий пункт для приєднання споживачів теплоти, яка відрізняється тим, що транспортний теплопровід виконаний як рекуперативний теплообмінник, що містить трубопровід низькотемпературного (водяного) теплоносія, усередині якого на одній осі розміщений гідравлічно не зв'язаний з ним трубопровід високотемпературного (масляного) теплоносія при співвідношенні діаметрів трубопроводів ^зов^вн ^ 0,8-ь 0,85, де d^ 0 B - ЗОВНІШНІЙ діаметр високотемпературного (масляного) трубопроводу, d| H - внутрішній діаметр низькотемпературного (водяного) трубопроводу сокотемпературного та низькотемпературного теплоносіїв Причиною цих недоліків є те, що конструктивні особливості системи не дають можливості утилізувати тепловтрати високотемпературного теплопроводу і використовувати їх для підігріву теплоносія в низькотемпературному теплопроводі, а також те, що теплові режими високотемпературних та низькотемпературних теплопроводів не взаємодіють між собою Метою винаходу є підвищення енергоефективності системи теплопостачання, спрощення та підвищення точності регулювання температури теплоносіїв в системі теплопостачання Поставлена мета досягається тим, що транспортний теплопровід системи теплопостачання виконаний як рекуперативний теплообмінник з розміщенням на одній осі трубопроводу, по якому транспортується високотемпературний теплоносій усередині трубопроводу, по якому транспортується низькотемпературний теплоносій при співвідношенні діаметрів трубопроводів d 30B / d BH
