Система однотрубного теплопостачання

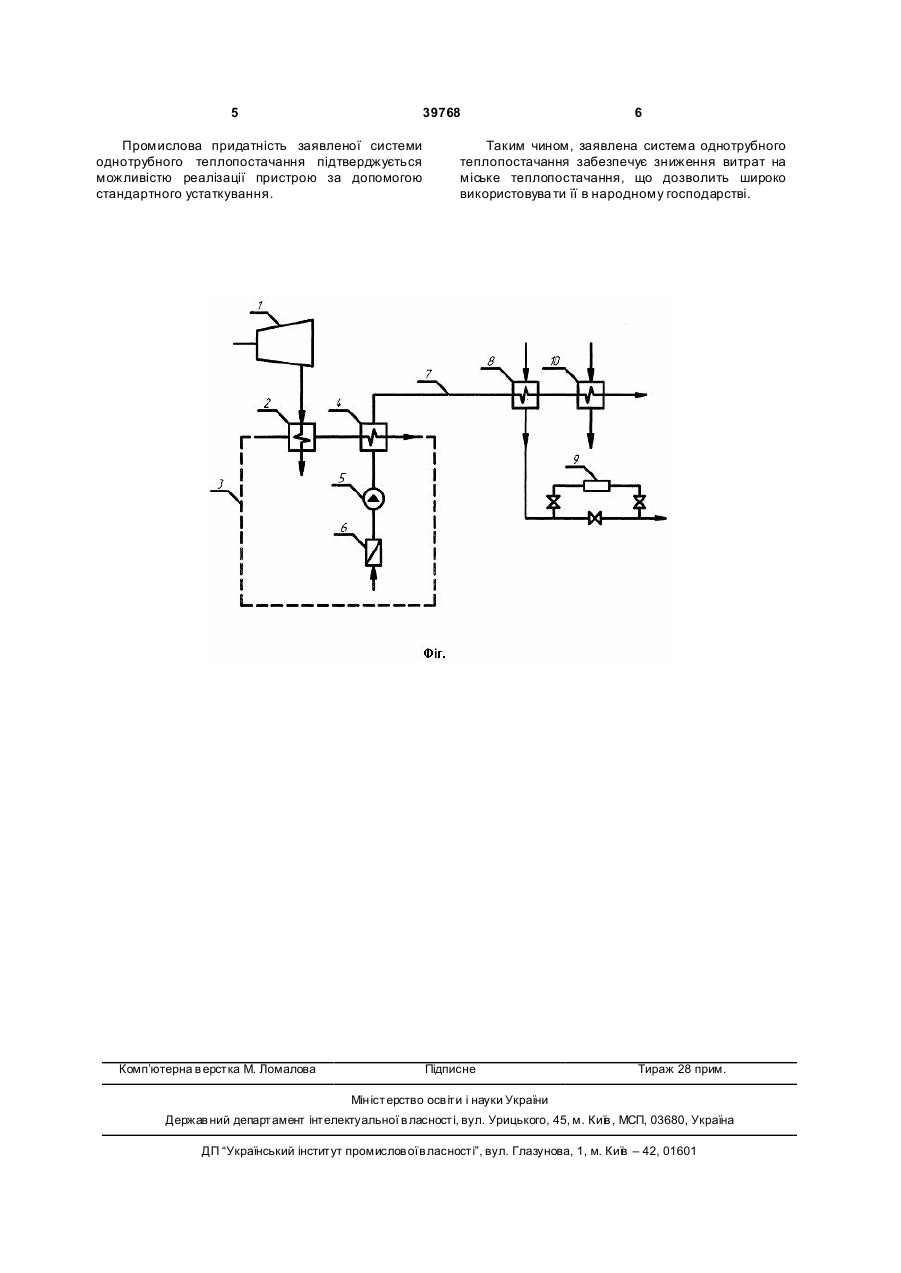

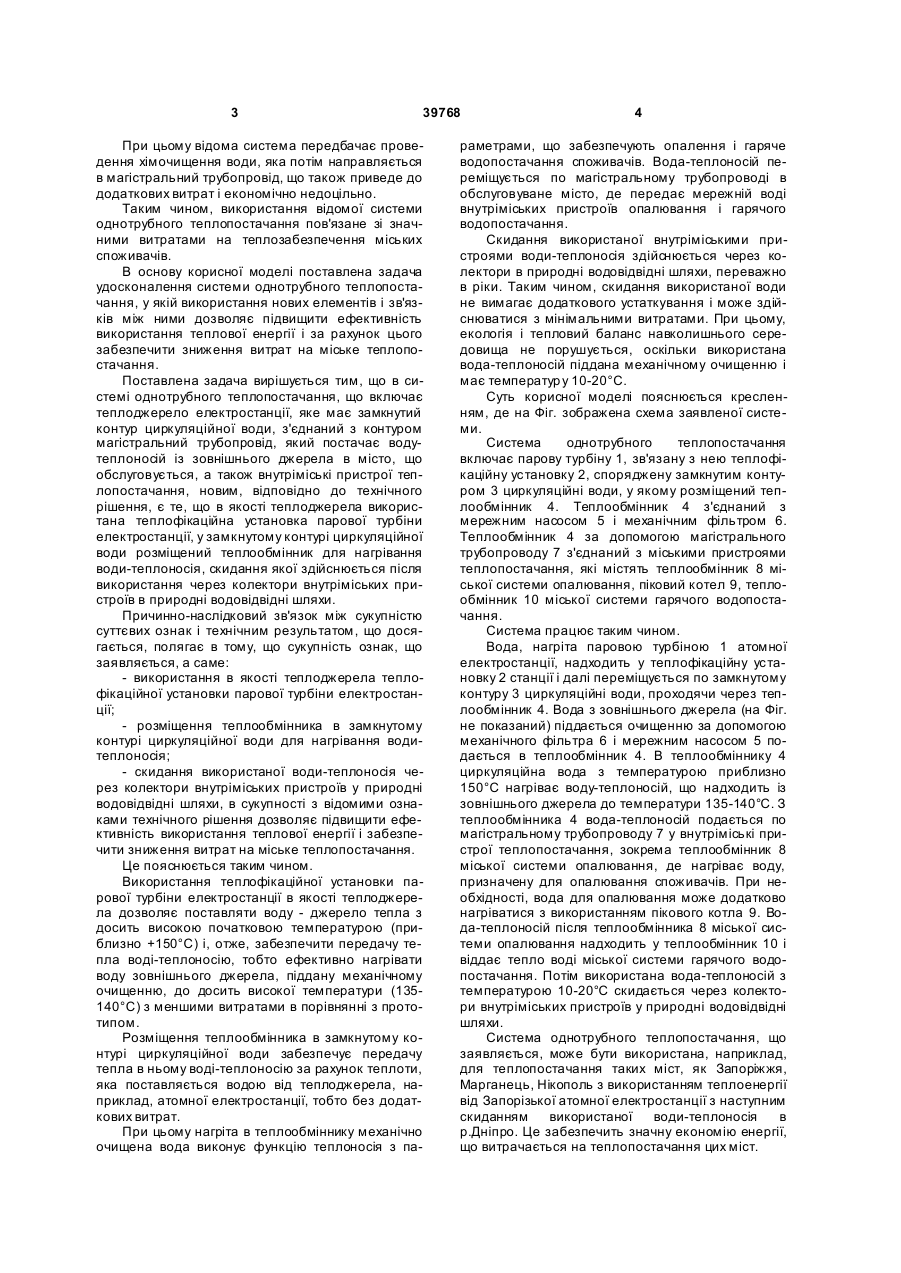

Система однотрубного теплопостачання, що включає теплоджерело електростанції, яке має 3 39768 При цьому відома система передбачає проведення хімочищення води, яка потім направляється в магістральний трубопровід, що також приведе до додаткових витрат і економічно недоцільно. Таким чином, використання відомої системи однотрубного теплопостачання пов'язане зі значними витратами на теплозабезпечення міських споживачів. В основу корисної моделі поставлена задача удосконалення системи однотрубного теплопостачання, у якій використання нових елементів і зв'язків між ними дозволяє підвищити ефективність використання теплової енергії і за рахунок цього забезпечити зниження витрат на міське теплопостачання. Поставлена задача вирішується тим, що в системі однотрубного теплопостачання, що включає теплоджерело електростанції, яке має замкнутий контур циркуляційної води, з'єднаний з контуром магістральний трубопровід, який постачає водутеплоносій із зовнішнього джерела в місто, що обслуговується, а також внутріміські пристрої теплопостачання, новим, відповідно до технічного рішення, є те, що в якості теплоджерела використана теплофікаційна установка парової турбіни електростанції, у замкнутому контурі циркуляційної води розміщений теплообмінник для нагрівання води-теплоносія, скидання якої здійснюється після використання через колектори внутріміських пристроїв в природні водовідвідні шляхи. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в тому, що сукупність ознак, що заявляється, а саме: - використання в якості теплоджерела теплофікаційної установки парової турбіни електростанції; - розміщення теплообмінника в замкнутому контурі циркуляційної води для нагрівання водитеплоносія; - скидання використаної води-теплоносія через колектори внутріміських пристроїв у природні водовідвідні шляхи, в сукупності з відомими ознаками технічного рішення дозволяє підвищити ефективність використання теплової енергії і забезпечити зниження витрат на міське теплопостачання. Це пояснюється таким чином. Використання теплофікаційної установки парової турбіни електростанції в якості теплоджерела дозволяє поставляти воду - джерело тепла з досить високою початковою температурою (приблизно +150°С) і, отже, забезпечити передачу тепла воді-теплоносію, тобто ефективно нагрівати воду зовнішнього джерела, піддану механічному очищенню, до досить високої температури (135140°С) з меншими витратами в порівнянні з прототипом. Розміщення теплообмінника в замкнутому контурі циркуляційної води забезпечує передачу тепла в ньому воді-теплоносію за рахунок теплоти, яка поставляється водою від теплоджерела, наприклад, атомної електростанції, тобто без додаткових витрат. При цьому нагріта в теплообміннику механічно очищена вода виконує функцію теплоносія з па 4 раметрами, що забезпечують опалення і гаряче водопостачання споживачів. Вода-теплоносій переміщується по магістральному трубопроводі в обслуговуване місто, де передає мережній воді внутріміських пристроїв опалювання і гарячого водопостачання. Скидання використаної внутріміськими пристроями води-теплоносія здійснюється через колектори в природні водовідвідні шляхи, переважно в ріки. Таким чином, скидання використаної води не вимагає додаткового устаткування і може здійснюватися з мінімальними витратами. При цьому, екологія і тепловий баланс навколишнього середовища не порушується, оскільки використана вода-теплоносій піддана механічному очищенню і має температур у 10-20°С. Суть корисної моделі пояснюється кресленням, де на Фіг. зображена схема заявленої системи. Система однотрубного теплопостачання включає парову турбіну 1, зв'язану з нею теплофікаційну установку 2, споряджену замкнутим контуром 3 циркуляційні води, у якому розміщений теплообмінник 4. Теплообмінник 4 з'єднаний з мережним насосом 5 і механічним фільтром 6. Теплообмінник 4 за допомогою магістрального трубопроводу 7 з'єднаний з міськими пристроями теплопостачання, які містять теплообмінник 8 міської системи опалювання, піковий котел 9, теплообмінник 10 міської системи гарячого водопостачання. Система працює таким чином. Вода, нагріта паровою турбіною 1 атомної електростанції, надходить у теплофікаційну установку 2 станції і далі переміщується по замкнутому контуру 3 циркуляційні води, проходячи через теплообмінник 4. Вода з зовнішнього джерела (на Фіг. не показаний) піддається очищенню за допомогою механічного фільтра 6 і мережним насосом 5 подається в теплообмінник 4. В теплообміннику 4 циркуляційна вода з температурою приблизно 150°С нагріває воду-теплоносій, що надходить із зовнішнього джерела до температури 135-140°С. З теплообмінника 4 вода-теплоносій подається по магістральному трубопроводу 7 у внутріміські пристрої теплопостачання, зокрема теплообмінник 8 міської системи опалювання, де нагріває воду, призначену для опалювання споживачів. При необхідності, вода для опалювання може додатково нагріватися з використанням пікового котла 9. Вода-теплоносій після теплообмінника 8 міської системи опалювання надходить у теплообмінник 10 і віддає тепло воді міської системи гарячого водопостачання. Потім використана вода-теплоносій з температурою 10-20°С скидається через колектори внутріміських пристроїв у природні водовідвідні шляхи. Система однотрубного теплопостачання, що заявляється, може бути використана, наприклад, для теплопостачання таких міст, як Запоріжжя, Марганець, Нікополь з використанням теплоенергії від Запорізької атомної електростанції з наступним скиданням використаної води-теплоносія в р.Дніпро. Це забезпечить значну економію енергії, що витрачається на теплопостачання цих міст. 5 39768 Промислова придатність заявленої системи однотрубного теплопостачання підтверджується можливістю реалізації пристрою за допомогою стандартного устаткування. Комп’ютерна в ерстка М. Ломалова 6 Таким чином, заявлена система однотрубного теплопостачання забезпечує зниження витрат на міське теплопостачання, що дозволить широко використовува ти її в народному господарстві. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
