Пристрій для пневматичного транспортування сипучих матеріалів

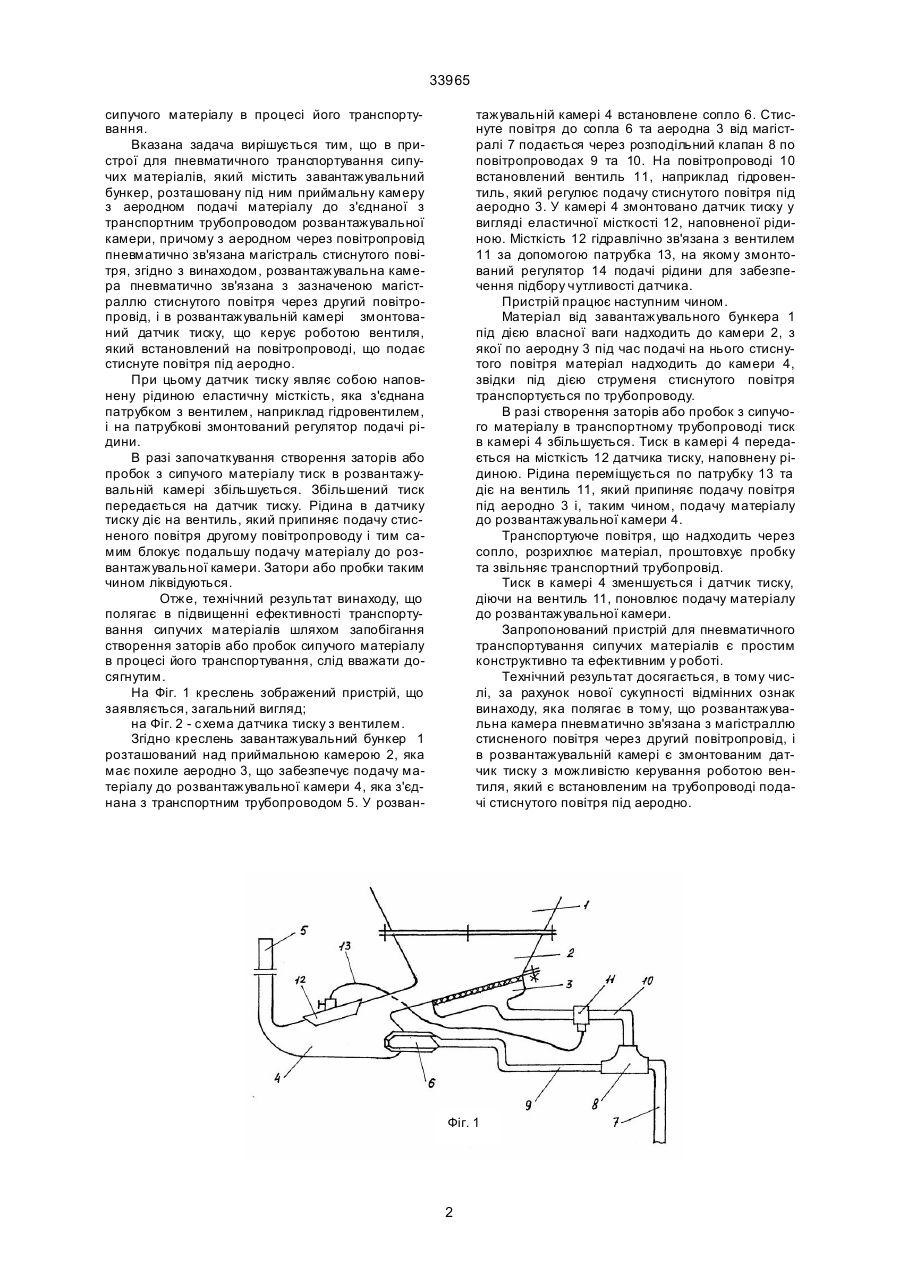

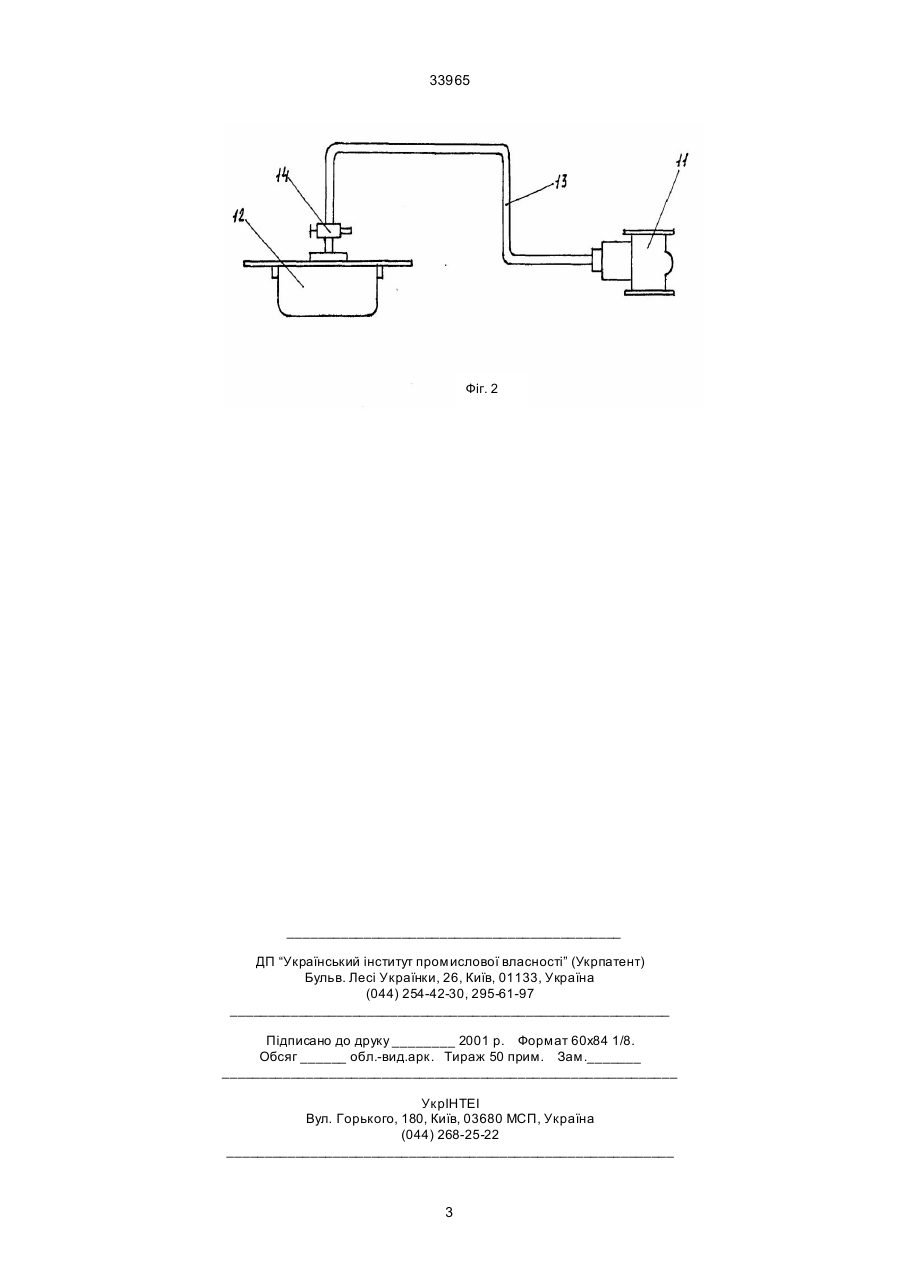

1. Пристрій для пневматичного транспортування сипучих матеріалів, який містить завантажувальний бункер, розташовану під ним приймальну камеру з аеродном подачі матеріалу до з'єднаної з 33965 сипучого матеріалу в процесі його транспортування. Вказана задача вирішується тим, що в пристрої для пневматичного транспортування сипучих матеріалів, який містить завантажувальний бункер, розташовану під ним приймальну камеру з аеродном подачі матеріалу до з'єднаної з транспортним трубопроводом розвантажувальної камери, причому з аеродном через повітропровід пневматично зв'язана магістраль стиснутого повітря, згідно з винаходом, розвантажувальна камера пневматично зв'язана з зазначеною магістраллю стиснутого повітря через другий повітропровід, і в розвантажувальній камері змонтований датчик тиску, що керує роботою вентиля, який встановлений на повітропроводі, що подає стиснуте повітря під аеродно. При цьому датчик тиску являє собою наповнену рідиною еластичну місткість, яка з'єднана патрубком з вентилем, наприклад гідровентилем, і на патрубкові змонтований регулятор подачі рідини. В разі започаткування створення заторів або пробок з сипучого матеріалу тиск в розвантажувальній камері збільшується. Збільшений тиск передається на датчик тиску. Рідина в датчику тиску діє на вентиль, який припиняє подачу стисненого повітря другому повітропроводу і тим самим блокує подальшу подачу матеріалу до розвантажувальної камери. Затори або пробки таким чином ліквідуються. Отже, технічний результат винаходу, що полягає в підвищенні ефективності транспортування сипучих матеріалів шляхом запобігання створення заторів або пробок сипучого матеріалу в процесі його транспортування, слід вважати досягнутим. На Фіг. 1 креслень зображений пристрій, що заявляється, загальний вигляд; на Фіг. 2 - схема датчика тиску з вентилем. Згідно креслень завантажувальний бункер 1 розташований над приймальною камерою 2, яка має похиле аеродно 3, що забезпечує подачу матеріалу до розвантажувальної камери 4, яка з'єднана з транспортним трубопроводом 5. У розван тажувальній камері 4 встановлене сопло 6. Стиснуте повітря до сопла 6 та аеродна 3 від магістралі 7 подається через розподільний клапан 8 по повітропроводах 9 та 10. На повітропроводі 10 встановлений вентиль 11, наприклад гідровентиль, який регулює подачу стиснутого повітря під аеродно 3. У камері 4 змонтовано датчик тиску у вигляді еластичної місткості 12, наповненої рідиною. Місткість 12 гідравлічно зв'язана з вентилем 11 за допомогою патрубка 13, на якому змонтований регулятор 14 подачі рідини для забезпечення підбору чутливості датчика. Пристрій працює наступним чином. Матеріал від завантажувального бункера 1 під дією власної ваги надходить до камери 2, з якої по аеродну 3 під час подачі на нього стиснутого повітря матеріал надходить до камери 4, звідки під дією струменя стиснутого повітря транспортується по трубопроводу. В разі створення заторів або пробок з сипучого матеріалу в транспортному трубопроводі тиск в камері 4 збільшується. Тиск в камері 4 передається на місткість 12 датчика тиску, наповнену рідиною. Рідина переміщується по патрубку 13 та діє на вентиль 11, який припиняє подачу повітря під аеродно 3 і, таким чином, подачу матеріалу до розвантажувальної камери 4. Транспортуюче повітря, що надходить через сопло, розрихлює матеріал, проштовхує пробку та звільняє транспортний трубопровід. Тиск в камері 4 зменшується і датчик тиску, діючи на вентиль 11, поновлює подачу матеріалу до розвантажувальної камери. Запропонований пристрій для пневматичного транспортування сипучих матеріалів є простим конструктивно та ефективним у роботі. Технічний результат досягається, в тому числі, за рахунок нової сукупності відмінних ознак винаходу, яка полягає в тому, що розвантажувальна камера пневматично зв'язана з магістраллю стисненого повітря через другий повітропровід, і в розвантажувальній камері є змонтованим датчик тиску з можливістю керування роботою вентиля, який є встановленим на трубопроводі подачі стиснутого повітря під аеродно. Фіг. 1 2 33965 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3 33965 4
