Пристрій для виміру параметрів сипучих матеріалів у потоці

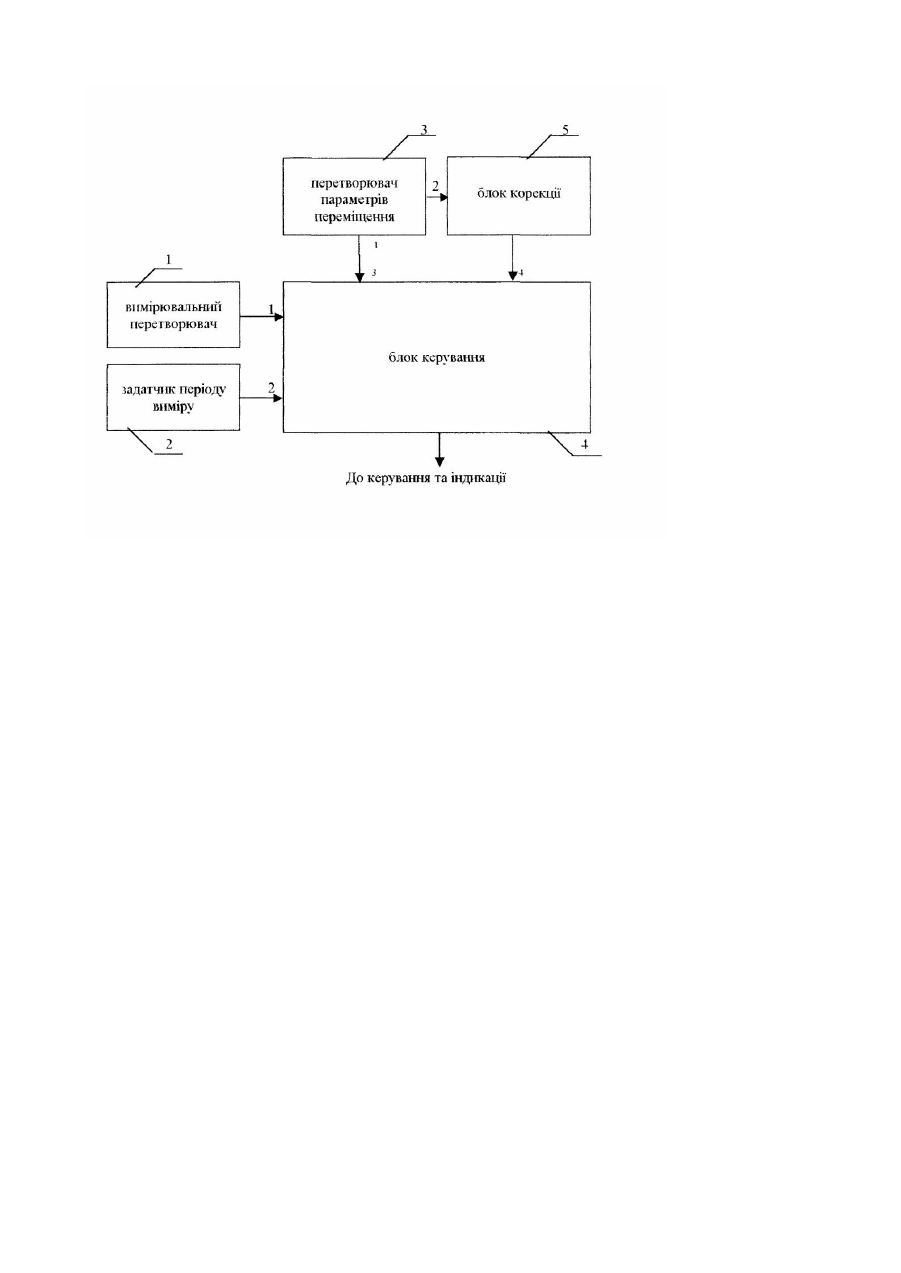

Винахід відноситься до галузі вимірювальної техніки і може бути використаний для безупинного виміру параметрів сипучих матеріалів, наприклад щільності вугілля або продуктів його збагачення у потоці. Найбільш близьким до винаходу, що заявляється, є пристрій для виміру щільності чи товщини матеріалів, які переміщуються рухаються, який містить в собі вимірювальний перетворювач, задатчик періоду виміру, перетворювач параметрів переміщення, блок керування, причому ви хід вимірювального перетворювача підключений до першого входу блоку керування, вихід задатчика періоду виміру підключений до другого входу блоку керування, а перший вихід перетворювача параметрів переміщення підключений до третього входу блоку керування (див. а. с. СРСР №629448, MПK G01N9/24, опубліковане в 1978p. бюлетень №39) - прототип. Недоліком відомого пристрою є відсутність ура хування зміни параметрів матеріалу, що транспортується, наприклад, насипної щільності в залежності від висоти шару матеріалу, що транспортується, і геометричних параметрів транспортуючого пристрою. При збільшенні висоти шару матеріалу, що знаходиться в зоні виміру миттєвих параметрів, змінюється насипна щільність матеріалу, що є складною функцією від висоти шару цього матеріалу. Відсутність ура хування зміни насипної щільності матеріалу від висоти його шару знижує точність визначення параметрів матеріалу. В основу винаходу поставлена задача удосконалення пристрою для виміру параметрів сипучих матеріалів у потоці шляхом того, що пристрій забезпечено блоком корекції, наявність якого дає можливість врахувати залежність характеристик матеріалу, що транспортується, від висоти його шар у і геометричних параметрів транспортуючого пристрою. Поставлена задача досягається тим, що пристрій, який містить вимірювальний перетворювач, задатчик періоду виміру, перетворювач параметрів переміщення, блок керування, причому вихід вимірювального перетворювача підключений до першого входу блоку керування, вихід задатчика періоду виміру підключений до другого входу блоку керування, а перший вихід перетворювача параметрів переміщення підключений до третього входу блоку керування, згідно винаходу, пристрій забезпечено блоком корекції, вхід якого підключений до другого виходу перетворювача параметрів переміщення, а вихід блоку корекції підключений до четвертого входу блоку керування. Наявність у пристрої виміру параметрів сипучих матеріалів у потоці блоку корекції дозволяє підвищити точність виміру контрольованих характеристик. Це досягається шляхом урахування впливу зміни насипної щільності матеріалу в залежності від типу цього матеріалу і від висоти його шар у з наступною корекцією значення приведеної площі поперечного перерізу матеріалу, що транспортується. Суть винаходу пояснюється функціональною схемою пристрою виміру параметрів сипучих матеріалів у потоці, який містить вимірювальний перетворювач 1, задатчик періоду виміру 2, перетворювач параметрів переміщення 3. блок керування 4, блок корекції 5, причому виходи вимірювального перетворювача 1, задатчика періоду виміру 2 і перший вихід перетворювача параметрів переміщення 3 підключені до першого, другого і третього входів блоку керування 4 відповідно, а другий вихід перетворювача параметрів переміщення 3 підключений до входу блоку корекції 5, ви хід якого підключений до четвертого входу блоку керування 4. Пристрій виміру параметрів сипучих матеріалів у потоці працює наступним чином. З вимірювального перетворювача 1 сигнал пропорційний значенням миттєвої маси і швидкості матеріалу, що транспортується, надходить на перший вхід блоку керування 4. З ви ходу задатчика періоду виміру 2 сигнал пропорційний величині періоду виміру надходить на другий вхід блоку керування 4. Інформація про миттєві значення параметрів геометричної форми матеріалу, що транспортується, у поперечному перерізі з першого виходу перетворювача параметрів переміщення 3 надходить на третій вхід блоку керування 4. а з другого ви ходу надходить на вхід блоку корекції 5. Наявність у пристрої блоку корекції 5 дозволяє скорегувати розрахункову величину миттєвого значення площі поперечного перерізу матеріалу, що є складною функцією від висоти шар у цього матеріалу. Сигнал про величину корекції миттєвого значення поперечного перерізу шар у, що транспортується, надходить з виходу блоку корекції 5 на четвертий вхід блоку керування 4. У блоці керування 4 відбудовується обчислення параметрів матеріалу. наприклад, щільності. Ця щільність визначається, як частка від розподілу величини обмірюваної маси матеріалу на обмірюваний об'єм, дорівнює добутку сигналів суми миттєви х значень площі поперечного переріза на швидкість руху транспортного потоку. Урахування зміни насипної щільності матеріалу в зоні виміру і коректування розрахункового значення поперечного перерізу цього матеріалу дозволяє підвищити точність визначення вихідних параметрів матеріалу.
