Кулачковий валець підбирача коренеплодів

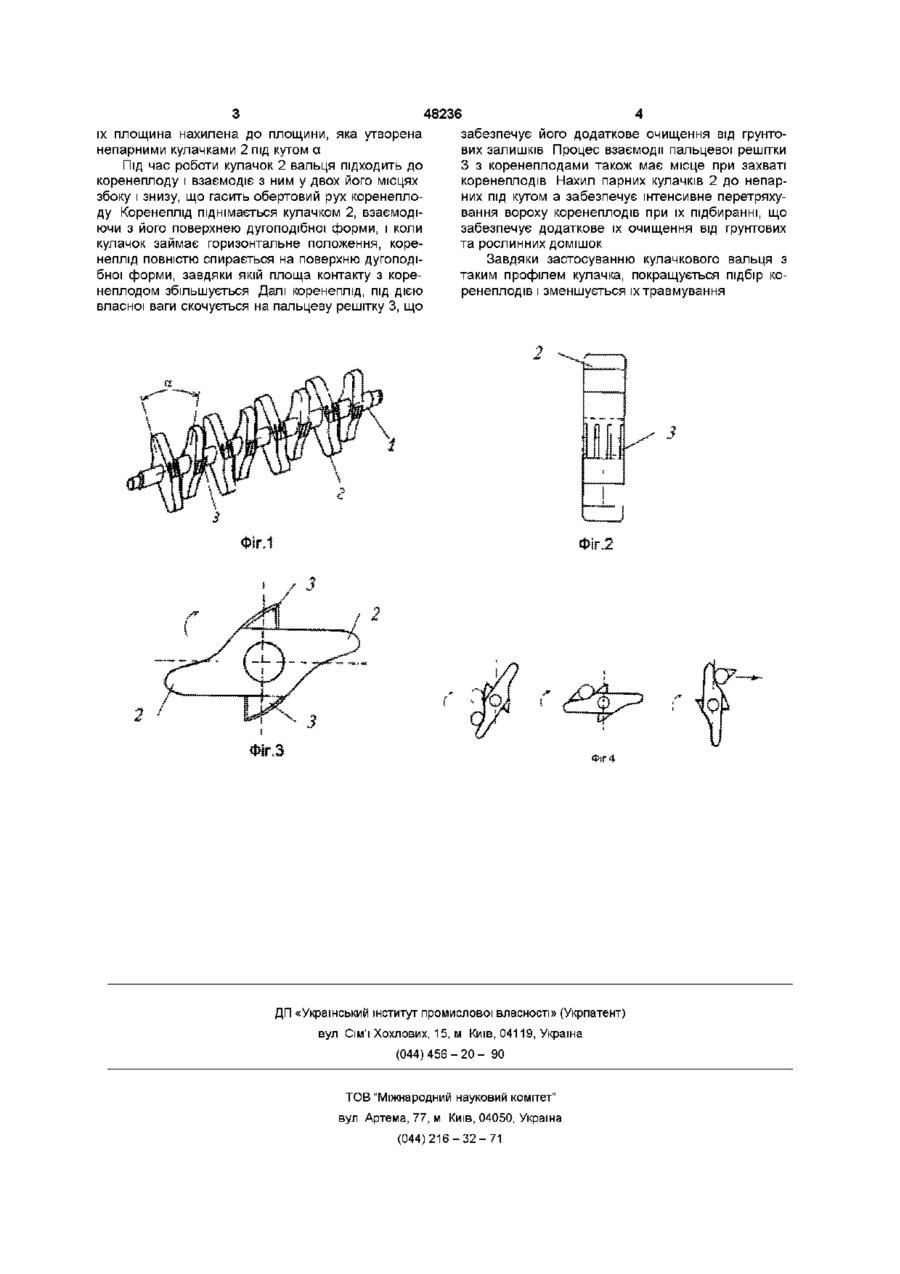

Кулачковий валець підбирача коренеплодів, який має профільні дволопатеві кулачки, що встановлені на привідному валу, який відрізняється тим, що поверхня лопатей направлена дугоподібною кривою догори, кінець якої закінчується пальцевою решіткою, поперечний профіль якої виконано у вигляді сегмента, зворотна сторона решітки повернута в напрямку руху, причому непарні кулачки встановлені на привідному валу в площині, яка нахилена до площини створеної парними кулачками, під кутом (X Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для підбирання коренеплодів буряків, які використовуються у підбирачах-навантажувачах коренеплодів Широке застосування отримали вальцеві підбирачі коренеплодів, робочими органами яких є різні профілі кулачків [див книгу Войтюк Д Г, Гаврилюк Г Р Сільськогосподарські машини - К Урожай, 1994 - С 367-369, рис 11 8, поз 2] До недоліків відомих профілів кулачків можна віднести те, що кулачок взаємодіє з коренеплодом тільки лише в одному МІСЦІ поверхні коренеплоду Коренеплід в такому випадку отримує поштовх і здійснює обертовий рух, і тільки наступним кулачком підбирається з поверхні грунту Найбільш близьким до запропонованого є кулачковий валець застосований в а с СРСР №1192673 А 01 D 33/08 1984р прототип Він виштовхує коренеплоди з маси грунту відразу після підкопування коренеплоду викопуючим робочим органом Недоліком цього кулачкового вальця є поганий підбір коренеплодів при зменшені швидкості руху агрегату Коренеплоди в цьому разі будуть перекочуватись і спадати з робочої частини кулачка, тобто має місце гірший захват коренеплодів кулачком Винаходом ставиться завдання забезпечити кращий захват коренеплоду кулачком, при цьому забезпечується гарне сходження коренеплоду з кулачка та зменшується його травмування Для досягнення цього пропонується кулачковий валець підбирача коренеплодів, який має профільні двухлопатеві кулачки, що встановлені на приводному валу, відрізняється тим, що поверхня лопатей направлена дугоподібною кривою догори, кінець якої закінчується пальцевою решіткою, поперечний профіль якої виконано у вигляді сегменту, зворотна сторона решітки повернута в напрямку руху, причому непарні кулачки встановлені на приводному валу в площині, яка нахилена до площини створеної парними кулачками, під кутом а На фіг 1 зображений кулачковий валець підбирача коренеплодів(загальний вигляд) На фіг 2 дано вигляд кулачка зверху, на фіг 3 - вигляд кулачка збоку, на фіг 4 показані етапи взаємодії кулачка з коренеплодом Кулачковий валець підбирача коренеплодів складається з несучого привідного валу 1 з насадженими на нього кулачками 2, які мають робочі сторони з дугоподібними кривими, які напрямлені догори, які переходять в пальцеві решітки 3, поперечний профіль яких виконаний у вигляді сегменту Причому, зворотна сторона пальцевих решіток З повернута в напрямку обертального руху кулачка 2 Парні кулачки 2 встановлені на валу 1 так, що О (О со сч 00 48236 забезпечує його додаткове очищення від ґрунтоїх площина нахилена до площини, яка утворена вих залишків Процес взаємодії пальцевої решітки непарними кулачками 2 під кутом а З з коренеплодами також має місце при захваті Під час роботи кулачок 2 вальця підходить до коренеплодів Нахил парних кулачків 2 до непаркоренеплоду і взаємодіє з ним у двох його місцях них під кутом а забезпечує інтенсивне перетряхузбоку і знизу, що гасить обертовий рух коренепловання вороху коренеплодів при їх підбиранні, що ду Коренеплід піднімається кулачком 2, взаємодізабезпечує додаткове їх очищення від ґрунтових ючи з його поверхнею дугоподібної форми, і коли та рослинних домішок кулачок займає горизонтальне положення, коренеплід повністю спирається на поверхню дугоподіЗавдяки застосуванню кулачкового вальця з бної форми, завдяки якій площа контакту з коретаким профілем кулачка, покращується підбір конеплодом збільшується Далі коренеплід, під дією ренеплодів і зменшується їх травмування власної ваги скочується на пальцеву решітку 3, що ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
