Підбирач-очисник коренеплодів буряків

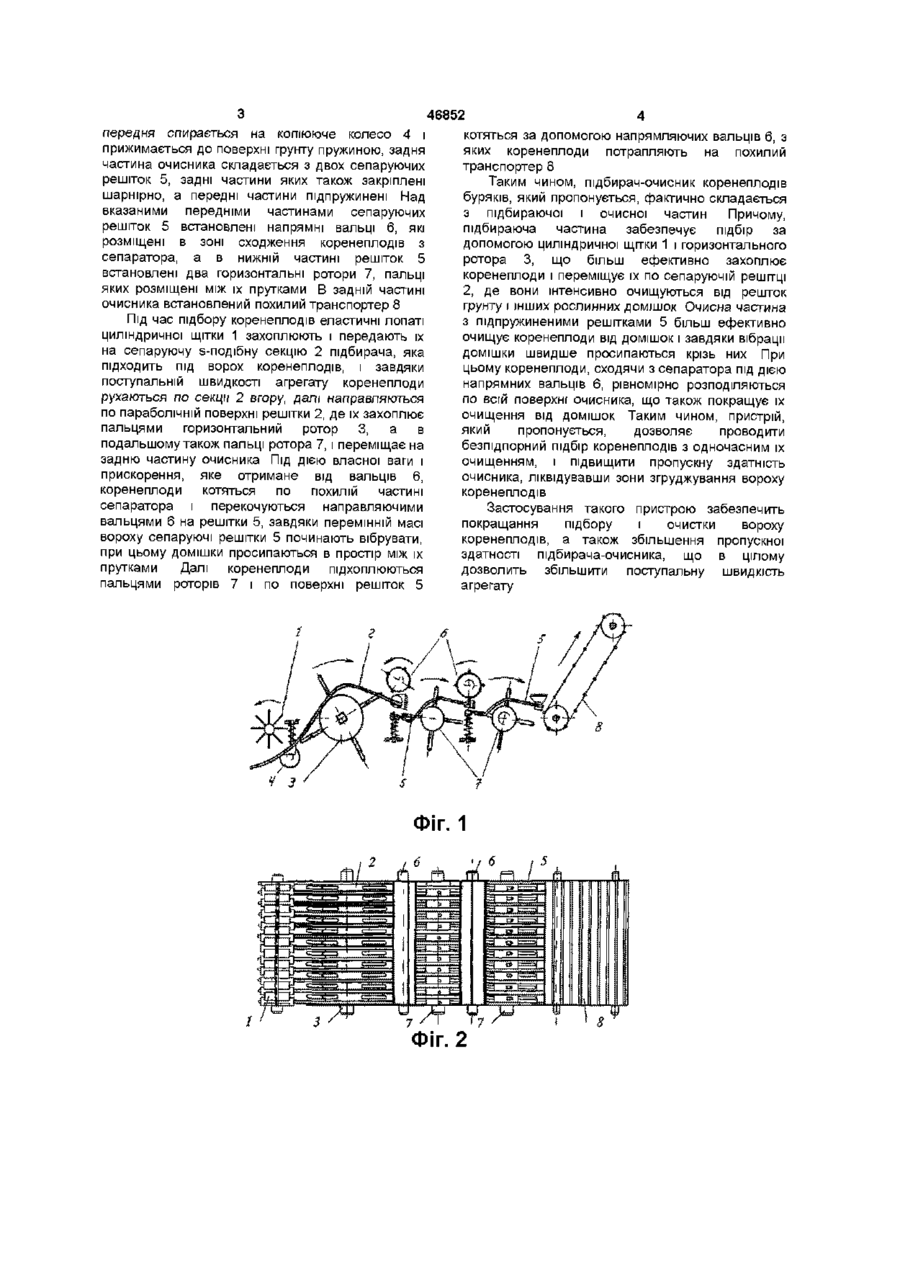

Підбирач-очисник коренеплодів буряків, який має лопатеві ротори на горизонтальних привідних валах, пальці яких проходять крізь прутки хвилеподібної решітки, який відрізняється тим, що решітка виконана секційною, причому задній кінець кожної секції встановлений на рамі за допомогою шарнірів, а передній - підпружинений, причому передній валець, що підбирає коренеплоди, має s-подібну пруткову секцію, яка зв'язана з копіюючим колесом і над якою встановлена циліндрична щітка з еластичними пальцями, а у заглибленнях решітки встановлені напрямні вальці, напрямок обертання яких протилежний напрямку обертання лопатевих роторів Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для підбирання коренеплодів буряків, які можуть бути використані в підбирачах-очишувачах коренеплодів ВІДОМІ пристрої для підбирання коренеплодів буряку, де основними робочими органами є кулачкові вальці, або ротори (див книгу Войтюк Д Г , Гаврилюк Г Р Сільськогосподарські машини - К Урожай, 1994 - стор 367 - 369, рис 11 8, поз 2) До недоліків таких робочих органів підбирача належить погіршення підбору коренеплодів при відсутності підпору Широке застосування отримали також шнекові і роторні очисники коренеплодів буряків Основними недоліками таких очисників є мала площа просівної поверхні, що негативно впливає на якість очистки при роботі пристроїв, особливо на вологих грунтах Найбільш близьким до запропонованого винаходу є пристрій для очищення реалізований у а с СРСР №280079 A01D33/08 1969р -прототип Даний очисник складається з сепаруючої решітки і горизонтальних привідних роторів, пальці яких рухаються між прутками решітки Профіль решітки виконаний по синусоїді Недоліком такого очисника є здатність згруджування вороху коренеплодів у нижній частині решітки Винаходом наставлене завдання забезпечити безпідпорнии підбір коренеплодів з одночасною їх сепарацією, а також попередити згруджування коренеплодів при сході з сепаратора Для досягнення цього пропонується підбирачочисник коренеплодів буряків, який має лопатеві ротори на горизонтальних привідних валах, пальці яких проходять крізь прутки хвилеподібної решітки, який відрізняється тим, що решітка виконана секційною, причому задній кінець кожної секції встановлений на рамі за допомогою шарнірів, а передній підпружинений, а передній валець, що підбирає коренеплоди, має s-подібну пруткову секцію, яка зв'язана з копіюючим колесом і над якою встановлена циліндрична щітка з еластичними пальцями, а у заглибинах решітки встановлені напрямні вальці, напрямок обертання яких протилежний напрямку обертання лопатевих роторів На фіг 1 схематично зображений підбирачочисник коренеплодів буряків - вигляд збоку На фіг 2 дано вигляд зверху Підбирач-очисник складається з циліндричної щітки 1 з еластичними пальцями, пруткової sподібної секції 2, горизонтального ротора 3, пальці якого рухаються між прутками секції 2, при цьому задня частина секції 2 закріплена шарнірно, а О ю 00 (О передня спирається на копіююче колесо 4 і прижимається до поверхні грунту пружиною, задня частина очисника складається з двох сепаруючих решіток 5, задні частини яких також закріплені шарнірно, а передні частини підпружинені Над вказаними передніми частинами сепаруючих решіток 5 встановлені напрямні вальці 6, які розміщені в зоні сходження коренеплодів з сепаратора, а в нижній частині решіток 5 встановлені два горизонтальні ротори 7, пальці яких розміщені між їх прутками В задній частині очисника встановлений похилий транспортер 8 Під час підбору коренеплодів еластичні лопаті циліндричної щітки 1 захоплюють і передають їх на сепаруючу s-подібну секцію 2 підбирача, яка підходить під ворох коренеплодів, і завдяки поступальній швидкості агрегату коренеплоди рухаються по секції 2 вгору, далі направляються по параболічній поверхні решітки 2, де їх захоплює пальцями горизонтальний ротор 3, а в подальшому також пальці ротора 7, і переміщає на задню частину очисника Під дією власної ваги і прискорення, яке отримане від вальців 6, коренеплоди котяться по похилій частині сепаратора і перекочуються направляючими вальцями 6 на решітки 5, завдяки перемінній масі вороху сепаруючі решітки 5 починають вібрувати, при цьому домішки просипаються в простір між їх прутками Далі коренеплоди підхоплюються пальцями роторів 7 і по поверхні решіток 5 ¥ 46852 котяться за допомогою напрямляючих вальців 6, з яких коренеплоди потрапляють на похилий транспортер 8 Таким чином, підбирач-очисник коренеплодів буряків, який пропонується, фактично складається з підбираючої і очисної частин Причому, підбираюча частина забезпечує підбір за допомогою циліндричної щітки 1 і горизонтального ротора 3, що більш ефективно захоплює коренеплоди і переміщує їх по сепаруючій решітці 2, де вони інтенсивно очищуються від решток грунту і інших рослинних домішок Очисна частина з підпружиненими решітками 5 більш ефективно очищує коренеплоди від домішок і завдяки вібрації домішки швидше просипаються крізь них При цьому коренеплоди, сходячи з сепаратора під дією напрямних вальців 6, рівномірно розподіляються по всій поверхні очисника, що також покращує їх очищення від домішок Таким чином, пристрій, який пропонується, дозволяє проводити безпідпорний підбір коренеплодів з одночасним їх очищенням, і підвищити пропускну здатність очисника, ліквідувавши зони згруджування вороху коренеплодів Застосування такого пристрою забезпечить покращання підбору і очистки вороху коренеплодів, а також збільшення пропускної здатності підбирача-очисника, що в цілому дозволить збільшити поступальну швидкість агрегату З ФІГ. 1 11 — d, 4, = 1 = 3 Ч Фіг. 2 р IX С = І F» г д И t=a 13 1 = 3 в» 1 1 и> н,. 1—, •І ! IV * 46852 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
