Підбирач коренеплодів буряків

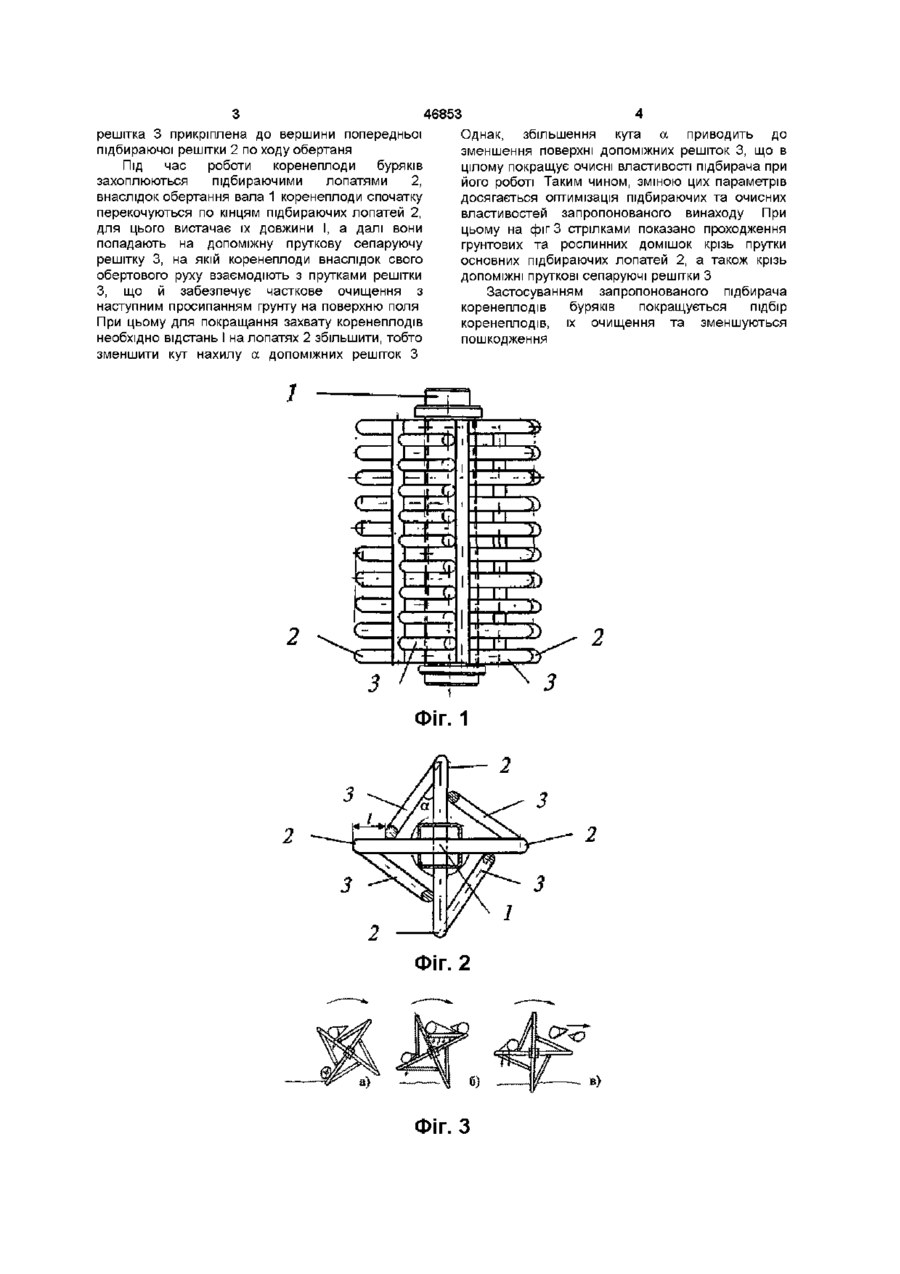

Підбирач коренеплодів буряків, який має привідний вал, на якому закріплені чотири пруткові лопаті, розташовані під прямим кутом, який відрізняється тим, що зони захвату коренеплодів між лопатями мають ДОПОМІЖНІ пруткові решітки, які розташовані під кутом до основних лопатей Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для підбору коренеплодів, які можуть бути використані в підбирачах-навантажувачах коренеплодів буряків шарнірно закріплені лопатки під дією відцентрової сили не встигатимуть повертатись відносно підпружиненої лопатки Тобто має місце поганий підбір коренеплодів та погана сепарація домішок Винаходом поставлено завдання забезпечити первинну сепарацію вороху коренеплодів при підборі шляхом застосування в ньому опорної допоміжної решітки Для досягнення цього пропонується підбирач коренеплодів буряків, який має привідний вал, на якому закріплені чотири пруткові лопаті, розташовані під прямим кутом, який відрізняється тим, що зони захвату коренеплодів між лопатями мають ДОПОМІЖНІ пруткові решітки, які розташовані під кутом до основних лопатей На фіг 1 схематично зображений підбирач коренеплодів буряків (горизонтальна проекція), на фіг 2 дана його фронтальна проекція, на фіг З показана взаємодія коренеплодів буряків з кулачком при різних кутах повороту кулачка (на фіг За показано як лопать підбирає коренеплід, на фіг 36 зображено розміщення коренеплоду на сепаруючій поверхні решітки, на фіг Зв показано як коренеплід сходить з поверхні вальця підбирача коренеплодів буряків) Підбирач коренеплодів буряків складається з квадратного привідного вала 1 в якому вставлені основні підбираючі пруткові лопаті 2, на відстані І від вершин підбираючих лопатей 2 приварені ДОПОМІЖНІ пруткові сепаруючі решітки З, розташовані під кутом а до лопатей 2, що забезпечує жорсткість конструкції, другим краєм ВІДОМІ пристрої для навантаження коренеплодів за допомогою кулачкових вальців, а також роторних пристроїв (див книгу Войтюк Д Г , Гаврилюк ГР Сільськогосподарські машини - К Урожай, 1994 - стор 367 - 369, рис 11 8, поз 2) До недоліків кулачкових підбирачів слід віднести значний опір коренеплодів та грунту до кулачків при різній ЗМІНІ їх заглибленості, що виникає при нерівній поверхні поля Одним із суттєвих недоліків можна вважати також погану сепарацію при підбиранні, а це пов'язано з тим, що на вологому грунті виникає налипання грунту на несучий вал і коренеплод контактує не з кулачками та валом, а з залишками грунту Найбільш близьким до запропонованого є підбирач, реалізований в а с СРСР №713549 A01D45/00 1980р - прототип Він складається з несучого привідного вала і закріплених на ньому лопаток, які складається з двох елементів - один шарнірно приєднаний до несучого вала і підпружинений, а другий шарнірно приєднаний до підпружиненої частини, що дозволяє при переході лопатки через вертикаль придати коренеплоду додаткового прискорення, за рахунок згинання лопатки під дією власної ваги До недоліків цього підбирача можна віднести відсутність ударної дії, що негативно впливає на відділення решток грунту, при збільшенні обертів О со Ю 00 (О решітка 3 прикріплена до вершини попередньої підбираючої решітки 2 по ходу обертаня Під час роботи коренеплоди буряків захоплюються підбираючими лопатями 2, внаслідок обертання вала 1 коренеплоди спочатку перекочуються по кінцям підбираючих лопатей 2, для цього вистачає їх довжини І, а далі вони попадають на допоміжну пруткову сепаруючу решітку 3, на якій коренеплоди внаслідок свого обертового руху взаємодіють з прутками решітки З, що й забезпечує часткове очищення з наступним просипанням грунту на поверхню поля При цьому для покращання захвату коренеплодів необхідно відстань І на лопатях 2 збільшити, тобто зменшити кут нахилу а допоміжних решіток З 46853 Однак, збільшення кута а приводить до зменшення поверхні допоміжних решіток 3, що в цілому покращує очисні властивості підбирача при його роботі Таким чином, зміною цих параметрів досягається оптимізація підбираючих та очисних властивостей запропонованого винаходу При цьому на фіг 3 стрілками показано проходження ґрунтових та рослинних домішок крізь прутки основних підбираючих лопатей 2, а також крізь ДОПОМІЖНІ пруткові сепаруючі решітки З Застосуванням запропонованого підбирача коренеплодів буряків покращується підбір коренеплодів, їх очищення та зменшуються пошкодження Фіг. 2 Фіг. З 46853 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'їХохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
