Бездіафрагмовий електролізер для виробництва магнію

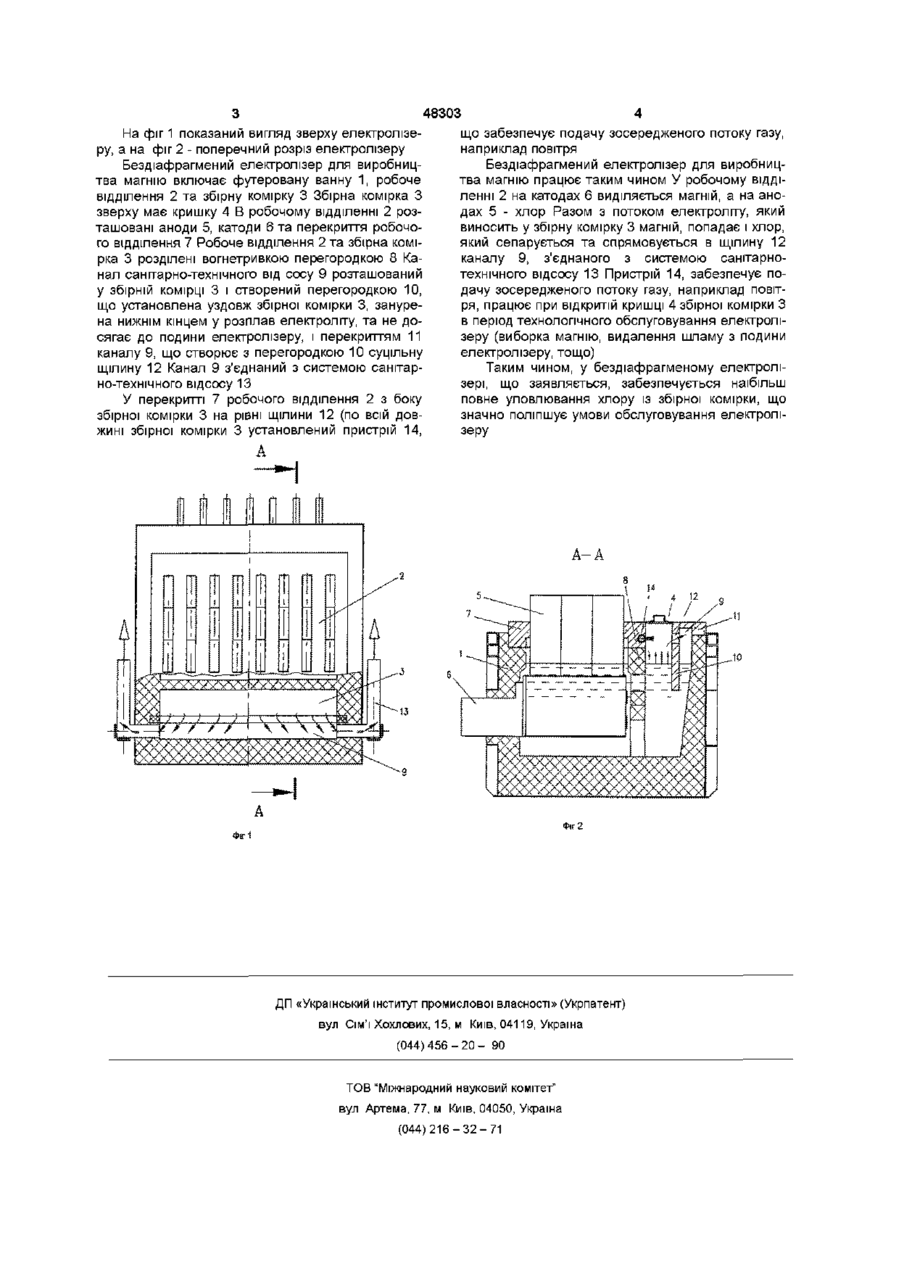

1 Бездіафрагмовий електролізер для виробництва магнію, який включає футеровану ванну з перекриттям, одне або більше робочих відділень і збірну комірку, що розділені вогнетривкою перего родкою, та канал санітарно-технічного відсмоктування, який відрізняється тим, що канал санітарно-технічного відсмоктування створений перегородкою каналу, що установлена уздовж збірної комірки і занурена в розплав нижнім кінцем, який не досягає до днища електролізера, та перекриттям каналу, яке створює з перегородкою каналу суцільну щілину 2 Бездіафрагмовий електролізер для виробництва магнію по п 1, який відрізняється тим, що у перекритті електролізера на рівні суцільної щілини по всій довжині збірної комірки встановлений пристрій, який виконаний з можливістю подання зосередженого потоку газу, наприклад повітря Винахід стосується електролітичного виробництва магнію, а саме конструкції магнієвого електролізеру Відомий «Бездіафрагмений електролізер для виробництва магнію», а с №410128, С25С 7/00, від 26 05 72р, який містить футеровану ванну з перекриттям, одне робоче відділення або більше та збірну комірку (збірне відділення), що розділені вогнетривною перегородкою У футеровці крайньої стінки виконаний канал санітарно-технічного від сосу з отворами, які спрямовані у бік збірної комірки Канал з'єднаний з системою санітарнотехнічного відсосу Під час обслуговування відомого електролізера виникають труднощі при чистці каналу від возгонів, а в період технологічного обслуговування, коли кришка збірної комірки відкрита, система санітарно-технічного відсосу не забезпечує повного видалення хлору, що виноситься потоком циркулюючого електроліту в збірну комірку Частина хлору підіймається вертикально догори уздовж перегородки та крайньої стінки і не захоплюється потоком газів, що відсосуються, попадає в навколишнє середовище, забруднює його, що приводить до погіршення умов обслуговування електролізеру ми санітарно-технічного відсосу шляхом регулювання напрямку потоку відходячих газів Поставлена задача вирішується тим, що у відомому бездіафрагменому електроліз ері для виробництва магнію, який має футеровану ванну з перекриттям, одне або більше робочих відділень та збірну комірку, що розділені вогнетривною перегородкою та канал санітарно-технічного відсосу, канал утворений перегородкою, що установлена уздовж збірної комірки та нижнім кінцем занурена у розплав і перекриттям каналу, яке створює з перегородкою суцільну щілину спрямовану у бік збірної комірки Знизу канал обмежений дзеркалом розплаву В перекритті ванни проти щілини по всій довжині збірної комірки установлений пристрій, що забезпечує подачу зосередженого потоку газу, наприклад повітря, та дозволяє регулювання напрямку санітарно-технічних газів при відкритій кришці збірної комірки Таке конструктивне виконання каналу дозволяє здійснити більш повне видалення хлору з санітарно-технічними газами за рахунок того, що при різкому зниженні розрідження при відкритті кришки збірної комірки пристрій, що подає зосереджений потік газу або повітря, направляє хлор у щілину каналу Крім того, відпадає необхідність чистки каналу від розгонів В основу винаходу поставлено задачу забезпечення більш повного уловлювання хлору з газа О со о со 00 48303 На фіг 1 показаний вигляд зверху електролізеру, а на фіг 2 - поперечний розріз електролізеру Бездіафрагмений електролізер для виробництва магнію включає футеровану ванну 1, робоче відділення 2 та збірну комірку 3 Збірна комірка З зверху має кришку 4 В робочому відділенні 2 розташовані аноди 5, катоди 6 та перекриття робочого відділення 7 Робоче відділення 2 та збірна комірка 3 розділені вогнетривкою перегородкою 8 Канал санітарно-технічного від сосу 9 розташований у збірній комірці 3 і створений перегородкою 10, що установлена уздовж збірної комірки 3, занурена нижнім кінцем у розплав електроліту, та не досягає до подини електролізеру, і перекриттям 11 каналу 9, що створює з перегородкою 10 суцільну щілину 12 Канал 9 з'єднаний з системою санітарно-технічного відсосу 13 У перекритті 7 робочого відділення 2 з боку збірної комірки 3 на рівні щілини 12 (по всій довжині збірної комірки 3 установлений пристрій 14, що забезпечує подачу зосередженого потоку газу, наприклад повітря Бездіафрагмений електролізер для виробництва магнію працює таким чином У робочому відділенні 2 на катодах 6 виділяється магній, а на анодах 5 - хлор Разом з потоком електроліту, який виносить у збірну комірку 3 магній, попадає і хлор, який сепарується та спрямовується в щілину 12 каналу 9, з'єднаного з системою санітарнотехнічного відсосу 13 Пристрій 14, забезпечує подачу зосередженого потоку газу, наприклад повітря, працює при відкритій кришці 4 збірної комірки З в період технологічного обслуговування електролізеру (виборка магнію, видалення шламу з подини електролізеру, тощо) Таким чином, у бездіафрагменому електролізері, що заявляється, забезпечується наїбільш повне уловлювання хлору із збірної комірки, що значно поліпшує умови обслуговування електролізеру А-А ФІГ Фіг 2 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
