Комплектний пристрій керування трифазними асинхронними електродвигунами з короткозамкненим ротором, вибухобезпечний

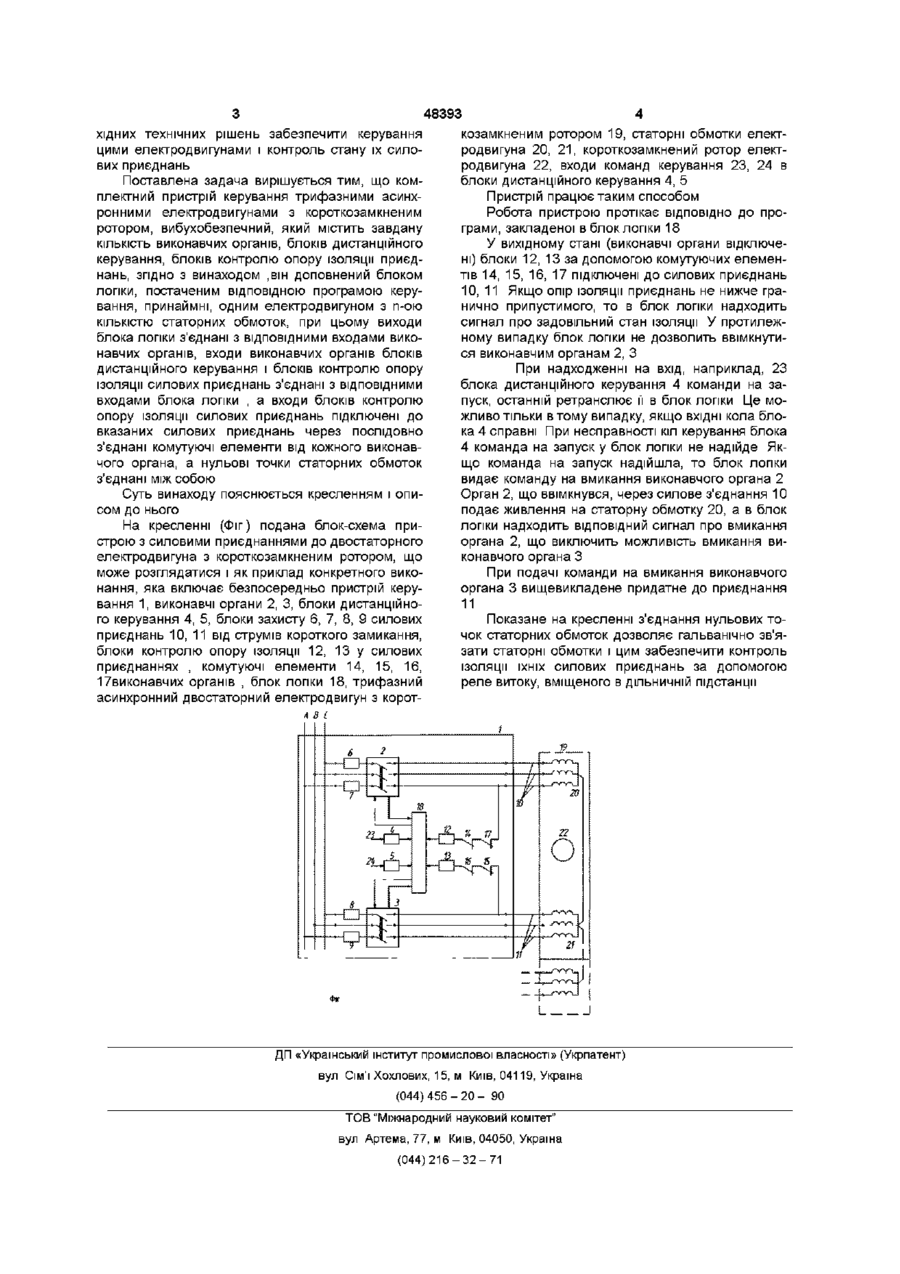

1 Комплектний пристрій керування трифазними асинхронними електродвигунами з короткозамкненим ротором, вибухобезпечний, що містить задану КІЛЬКІСТЬ виконавчих органів, блоків дистанційного керування, блоків контролю опору ізоляції силових приєднань, який відрізняється тим, що він містить блок логіки, який оснащений ВІДПОВІДНОЮ програмою керування, принаймні один електродвигун з п-ою КІЛЬКІСТЮ статорних обмоток, при цьому виходи блока логіки з'єднані з ВІДПОВІДНИМИ входами виконавчих органів, виходи виконавчих органів, блоків дистанційного керування і блоків контролю опору ізоляції силових приєднань з'єднані з ВІДПОВІДНИМИ входами блока логіки, а входи блоків контролю опору ізоляції силових приєднань підключені до вказаних силових приєднань через послідовно з'єднані комутуючі елементи від кожного виконавчого органа 2 Комплектний пристрій за п 1, який відрізняється тим, що нульові точки статорних обмоток з'єднані між собою Винахід стосується електротехніки і призначений для дистанційного керування трифазними асинхронними електродвигунами з короткозамкненим ротором, утому числі й електродвигунами з декількома статорними обмотками, із забезпеченням необхідних захистів при виникненні аварійних ситуацій Існує комплектний пристрій керування вибухозахищений, типу СУВм1Л-100 (див «Справочник по электроустановкам угольных предприятий Электроустановки угольных шахт», М , «Недра», 1988г, crop 576-578) Пристрій призначений для дистанційного керування електродвигунами привідних станцій, електромагнітами гальмових і стопорних пристроїв, електродвигунами приводу вибухозахищеного рідинного реостата (ВРР) та ін , використовуваних на стрічкових конвеєрах Недоліком пристрою є використання для плавного пуску рідинного реостата, що не допускає частих вмикань і можливість керування тільки електродвигунами з фазним ротором Існує комплектний пристрій керування вибухозахищений типу СУВ-350 (див у довіднику «Электрооборудование и электроснабжение участка шахты», М , «Недра», 1983г, стор 142 -166) Пристрій призначений для дистанційного ке рування трифазними асинхронними електродвигунами з короткозамкненим ротором, установлюваними на машинах і механізмах вуглевидобувних комплексів з комбайновим способом виймання вугілля Пристрій містить виконавчі органи для керування одностаторними електродвигунами, з яких два можуть працювати в реверсивному режимі, блоки дистанційного керування, блоки контролю ізоляції силових приєднань Недоліком пристрою є відсутність можливостей щодо керування електродвигунами, потужність яких різко зростає у зв'язку з прийнятим курсом з інтенсифікації гірничих робіт Даний пристрій є найбільш близьким по суті до пристрою, що заявляється, і тому прийнятий за прототип Оскільки теперішнім часом подальше зростання потужності електроприводів гірничих машин можливо тільки за рахунок ступінчатого або плавного пуску, наприклад, за рахунок застосування трифазних асинхронних багатостаторних електродвигунів з короткозамкненим ротором, необхідні технічні рішення, що забезпечують не тільки процеси керування ними і контроль стану їх силових приєднань при їхніх ушкодженнях В основу винаходу, що заявляється, поставлено задачу шляхом введення в пристрій необ СО со 00 48393 хідних технічних рішень забезпечити керування цими електродвигунами і контроль стану їх силових приєднань Поставлена задача вирішується тим, що комплектний пристрій керування трифазними асинхронними електродвигунами з короткозамкненим ротором, вибухобезпечний, який містить завдану КІЛЬКІСТЬ виконавчих органів, блоків дистанційного керування, блоків контролю опору ізоляції приєднань, згідно з винаходом ,вш доповнений блоком логіки, постаченим ВІДПОВІДНОЮ програмою керу вання, принаймні, одним електродвигуном з п-ою КІЛЬКІСТЮ статорних обмоток, при цьому виходи блока логіки з'єднані з ВІДПОВІДНИМИ входами вико навчих органів, входи виконавчих органів блоків дистанційного керування і блоків контролю опору ізоляції силових приєднань з'єднані з ВІДПОВІДНИМИ входами блока логіки , а входи блоків контролю опору ізоляції силових приєднань підключені до вказаних силових приєднань через послідовно з'єднані комутуючі елементи від кожного виконавчого органа, а нульові точки статорних обмоток з'єднані між собою Суть винаходу пояснюється кресленням і описом до нього На кресленні (Фіг) подана блок-схема пристрою з силовими приєднаннями до двостаторного електродвигуна з короткозамкненим ротором, що може розглядатися і як приклад конкретного виконання, яка включає безпосередньо пристрій керування 1, виконавчі органи 2, 3, блоки дистанційного керування 4, 5, блоки захисту 6, 7, 8, 9 силових приєднань 10, 11 від струмів короткого замикання, блоки контролю опору ізоляції 12, 13 у силових приєднаннях , комутуючі елементи 14, 15, 16, 17виконавчих органів , блок логіки 18, трифазний асинхронний двостаторний електродвигун з корот козамкненим ротором 19, статорні обмотки електродвигуна 20, 2 1 , короткозамкнений ротор електродвигуна 22, входи команд керування 23, 24 в блоки дистанційного керування 4, 5 Пристрій працює таким способом Робота пристрою протікає ВІДПОВІДНО ДО програми, закладеної в блок логіки 18 У вихідному стані (виконавчі органи відключені) блоки 12, 13 за допомогою комутуючих елементів 14, 15, 16, 17 підключені до силових приєднань 10, 11 Якщо опір ізоляції приєднань не нижче гранично припустимого, то в блок логіки надходить сигнал про задовільний стан ізоляції У протилежному випадку блок логіки не дозволить ввімкнутися виконавчим органам 2, З При надходженні на вхід, наприклад, 23 блока дистанційного керування 4 команди на запуск, останній ретранслює її в блок логіки Це можливо тільки в тому випадку, якщо ВХІДНІ кола блока 4 справні При несправності кіл керування блока 4 команда на запуск у блок логіки не надійде Якщо команда на запуск надійшла, то блок логіки видає команду на вмикання виконавчого органа 2 Орган 2, що ввімкнувся, через силове з'єднання 10 подає живлення на статорну обмотку 20, а в блок логіки надходить ВІДПОВІДНИЙ сигнал про вмикання органа 2, що виключить можливість вмикання виконавчого органа З При подачі команди на вмикання виконавчого органа 3 вищевикладене придатне до приєднання 11 Показане на кресленні з'єднання нульових точок статорних обмоток дозволяє гальванічно зв'язати статорні обмотки і цим забезпечити контроль ізоляції їхніх силових приєднань за допомогою реле витоку, вміщеного в ДІЛЬНИЧНІЙ підстанції А В І ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
