Спосіб створення суцільної зони радіоподавлення довільної конфігурації

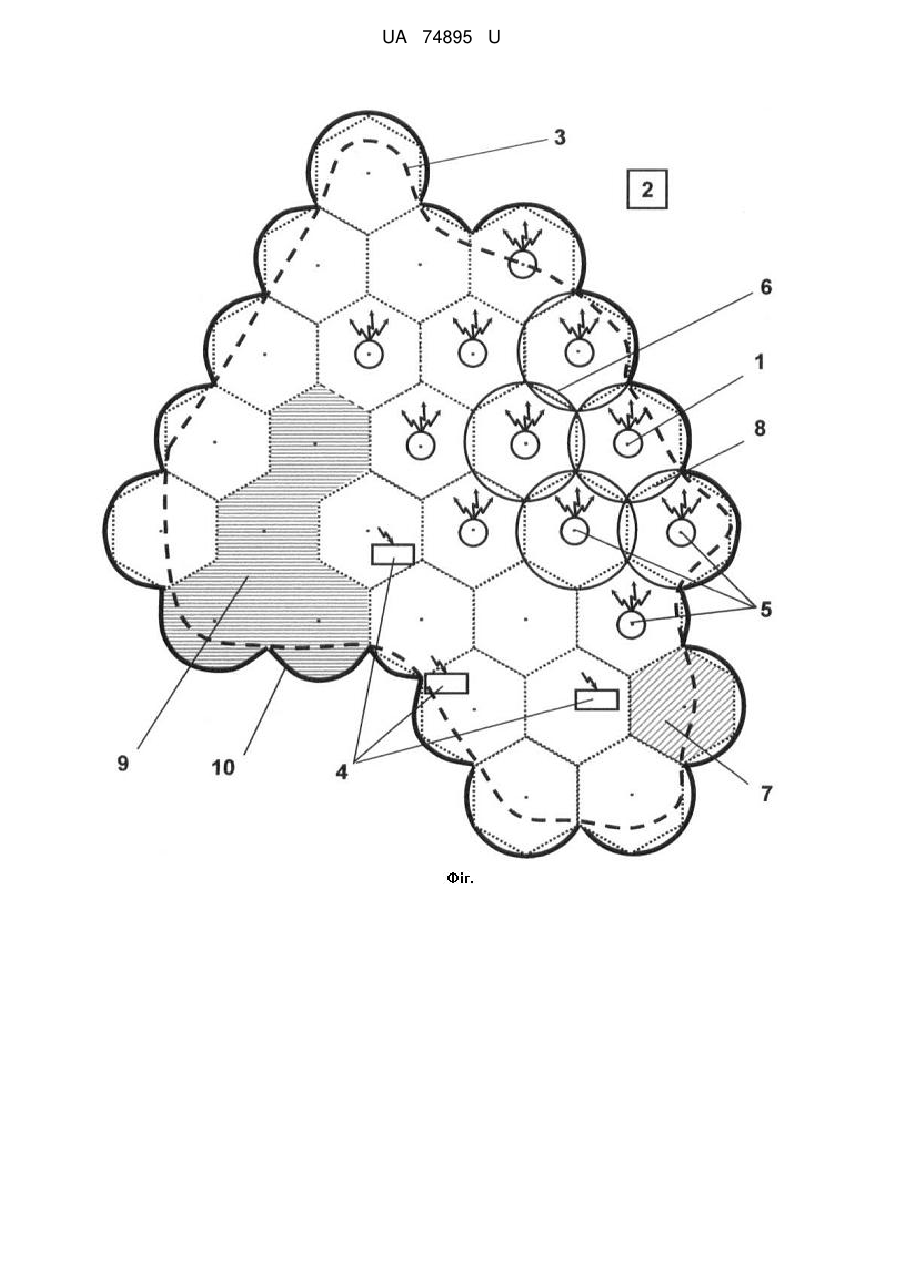

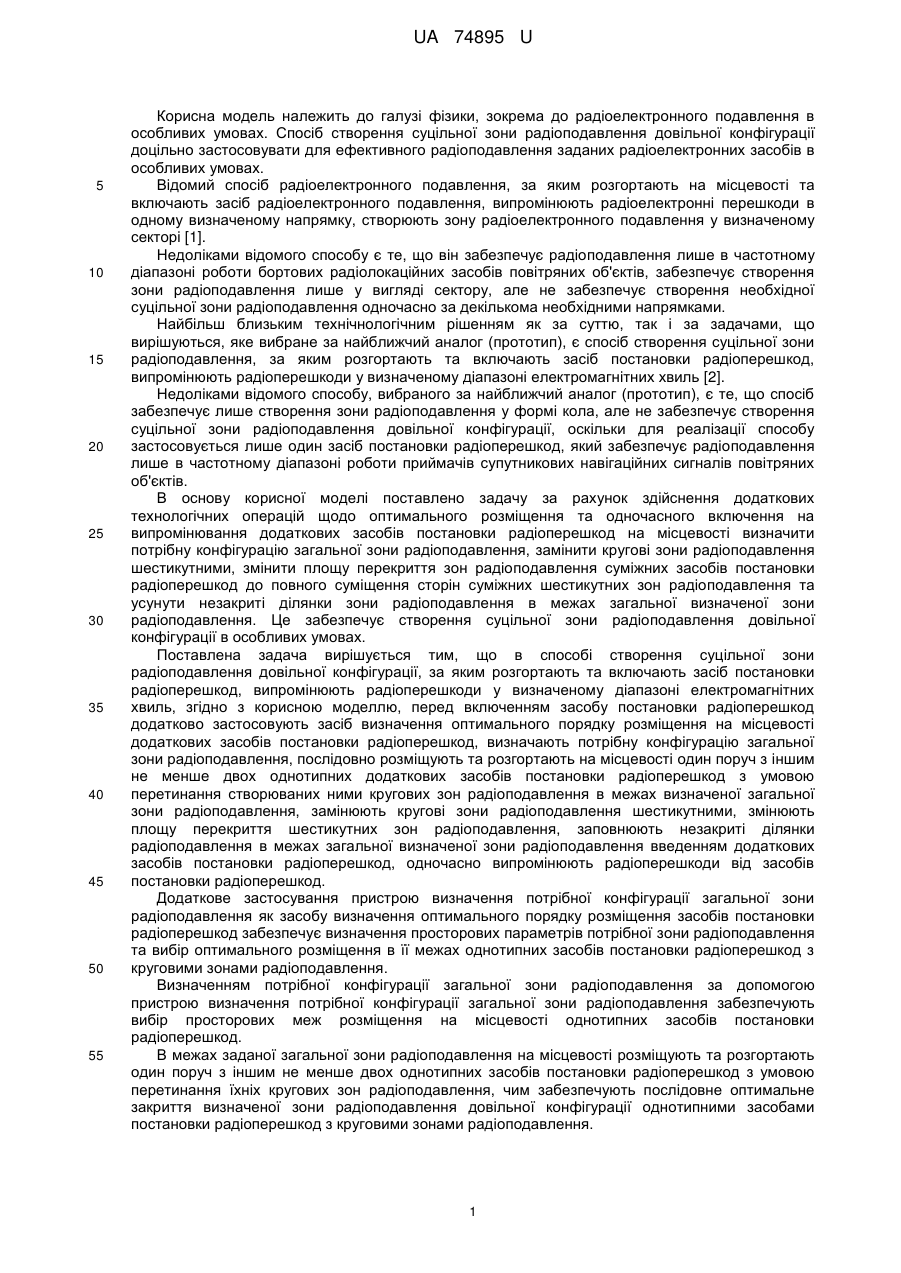

Реферат: Спосіб створення суцільної зони радіоподавлення довільної конфігурації, за яким розгортають та включають засіб постановки радіоперешкод, випромінюють радіоперешкоди у визначеному діапазоні електромагнітних хвиль. Перед включенням засобу постановки радіоперешкод додатково застосовують засіб визначення оптимального порядку розміщення на місцевості додаткових засобів постановки радіоперешкод, задають потрібну конфігурацію загальної зони радіоподавлення, послідовно розміщують та розгортають на місцевості один поруч з іншим не менше двох однотипних додаткових засобів постановки радіоперешкод з умовою перетинання створюваних ними кругових зон радіоподавлення в межах визначеної загальної зони радіоподавлення, замінюють кругові зони радіоподавлення шестикутними, змінюють площу перекриття шестикутних зон радіоподавлення, заповнюють незакриті ділянки радіоподавлення в межах загальної визначеної зони радіоподавлення введенням додаткових засобів постановки радіоперешкод, одночасно випромінюють радіоперешкоди від засобів постановки радіоперешкод. UA 74895 U (12) UA 74895 U UA 74895 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі фізики, зокрема до радіоелектронного подавлення в особливих умовах. Спосіб створення суцільної зони радіоподавлення довільної конфігурації доцільно застосовувати для ефективного радіоподавлення заданих радіоелектронних засобів в особливих умовах. Відомий спосіб радіоелектронного подавлення, за яким розгортають на місцевості та включають засіб радіоелектронного подавлення, випромінюють радіоелектронні перешкоди в одному визначеному напрямку, створюють зону радіоелектронного подавлення у визначеному секторі [1]. Недоліками відомого способу є те, що він забезпечує радіоподавлення лише в частотному діапазоні роботи бортових радіолокаційних засобів повітряних об'єктів, забезпечує створення зони радіоподавлення лише у вигляді сектору, але не забезпечує створення необхідної суцільної зони радіоподавлення одночасно за декількома необхідними напрямками. Найбільш близьким технічнологічним рішенням як за суттю, так і за задачами, що вирішуються, яке вибране за найближчий аналог (прототип), є спосіб створення суцільної зони радіоподавлення, за яким розгортають та включають засіб постановки радіоперешкод, випромінюють радіоперешкоди у визначеному діапазоні електромагнітних хвиль [2]. Недоліками відомого способу, вибраного за найближчий аналог (прототип), є те, що спосіб забезпечує лише створення зони радіоподавлення у формі кола, але не забезпечує створення суцільної зони радіоподавлення довільної конфігурації, оскільки для реалізації способу застосовується лише один засіб постановки радіоперешкод, який забезпечує радіоподавлення лише в частотному діапазоні роботи приймачів супутникових навігаційних сигналів повітряних об'єктів. В основу корисної моделі поставлено задачу за рахунок здійснення додаткових технологічних операцій щодо оптимального розміщення та одночасного включення на випромінювання додаткових засобів постановки радіоперешкод на місцевості визначити потрібну конфігурацію загальної зони радіоподавлення, замінити кругові зони радіоподавлення шестикутними, змінити площу перекриття зон радіоподавлення суміжних засобів постановки радіоперешкод до повного суміщення сторін суміжних шестикутних зон радіоподавлення та усунути незакриті ділянки зони радіоподавлення в межах загальної визначеної зони радіоподавлення. Це забезпечує створення суцільної зони радіоподавлення довільної конфігурації в особливих умовах. Поставлена задача вирішується тим, що в способі створення суцільної зони радіоподавлення довільної конфігурації, за яким розгортають та включають засіб постановки радіоперешкод, випромінюють радіоперешкоди у визначеному діапазоні електромагнітних хвиль, згідно з корисною моделлю, перед включенням засобу постановки радіоперешкод додатково застосовують засіб визначення оптимального порядку розміщення на місцевості додаткових засобів постановки радіоперешкод, визначають потрібну конфігурацію загальної зони радіоподавлення, послідовно розміщують та розгортають на місцевості один поруч з іншим не менше двох однотипних додаткових засобів постановки радіоперешкод з умовою перетинання створюваних ними кругових зон радіоподавлення в межах визначеної загальної зони радіоподавлення, замінюють кругові зони радіоподавлення шестикутними, змінюють площу перекриття шестикутних зон радіоподавлення, заповнюють незакриті ділянки радіоподавлення в межах загальної визначеної зони радіоподавлення введенням додаткових засобів постановки радіоперешкод, одночасно випромінюють радіоперешкоди від засобів постановки радіоперешкод. Додаткове застосування пристрою визначення потрібної конфігурації загальної зони радіоподавлення як засобу визначення оптимального порядку розміщення засобів постановки радіоперешкод забезпечує визначення просторових параметрів потрібної зони радіоподавлення та вибір оптимального розміщення в її межах однотипних засобів постановки радіоперешкод з круговими зонами радіоподавлення. Визначенням потрібної конфігурації загальної зони радіоподавлення за допомогою пристрою визначення потрібної конфігурації загальної зони радіоподавлення забезпечують вибір просторових меж розміщення на місцевості однотипних засобів постановки радіоперешкод. В межах заданої загальної зони радіоподавлення на місцевості розміщують та розгортають один поруч з іншим не менше двох однотипних засобів постановки радіоперешкод з умовою перетинання їхніх кругових зон радіоподавлення, чим забезпечують послідовне оптимальне закриття визначеної зони радіоподавлення довільної конфігурації однотипними засобами постановки радіоперешкод з круговими зонами радіоподавлення. 1 UA 74895 U 5 10 15 20 25 30 35 40 45 50 55 60 Заміна кругових зон радіоподавлення шестикутними зонами та зміна площі перекриття зон радіоподавлення засобів постановки радіоперешкод до повного співпадіння сторін їхніх шестикутних зон радіоподавлення за рахунок використання засобу визначення потрібної конфігурації загальної зони радіоподавлення забезпечує заповнення незакритих ділянок радіоподавлення в межах загальної визначеної зони радіоподавлення довільної конфігурації до її повного закриття мінімальною кількістю однотипних засобів постановки радіоперешкод. Оптимальне розміщення на місцевості в межах визначеної зони радіоподавлення декількох однотипних наземних пристроїв радіоперешкод з круговими зонами радіоподавлення забезпечує створення суцільної зони радіоподавлення довільної конфігурації для блокування роботи приймачів радіоелектронних засобів в визначеному діапазоні електромагнітних хвиль. Суть способу створення суцільної зони радіоподавлення довільної конфігурації пояснюється за допомогою креслення, де на кресленні показано схему суцільної зони радіоподавлення довільної конфігурації. Спосіб створення суцільної зони радіоподавлення довільної конфігурації реалізують наступним чином (див. креслення). Перед включенням засобу постановки радіоперешкод 1 додатково застосовують пристрій визначення потрібної конфігурації загальної зони радіоподавлення 2 як засіб визначення оптимального порядку розміщення на місцевості додаткових однотипних засобів постановки радіоперешкод радіоелектронним засобам у визначеному діапазоні електромагнітних хвиль, який виконує процедури створення суцільної зони радіоподавлення. За рахунок застосування пристрою визначення потрібної конфігурації загальної зони радіоподавлення 2 визначають на місцевості потрібну конфігурацію загальної зони радіоподавлення 3, в межах якої необхідно створювати радіоперешкоди заданим радіоелектронним засобам 4 шляхом випромінювання електромагнітних хвиль у частотному діапазоні їхньої роботи. Далі послідовно розмішують та розгортають на місцевості в межах визначеної загальної зони радіоподавлення 3 один поруч з іншим не менше двох однотипних додаткових засобів постановки радіоперешкод 5 з умовою перетинання створюваних ними кругових зон 6 радіоподавлення. Змінюють кругові зони радіоподавлення 6 шестикутними зонами 7 (проводять апроксимацію кругових зон радіоподавлення 6 шестикутними зонами 7), які вписують до кругових зон радіоподавлення 6. Змінюють площу перекриття 8 зон радіоподавлення (позиція 6; 7) сусідніх засобів постановки радіоперешкод (позиція 1, 5) до повного співпадіння сторін їхніх шестикутних зон радіоподавлення за рахунок використання засобу 2 визначення оптимального порядку розміщення засобів постановки радіоперешкод (позиція 1, 5). Заповнюють незакриті ділянки радіоподавлення 9 в межах визначеної загальної зони радіоподавлення 3 введенням додаткових засобів постановки радіоперешкод 5, одночасно випромінюють радіоперешкоди від засобів постановки радіоперешкод (позиція 1, 5), створюють суцільну зону радіоподавлення 10, яка повністю перекриває загальну зону радіоподавлення 2 довільної конфігурації, де можуть бути розміщені задані радіоелектронні засоби 4. Більша ефективність способу створення суцільної зони радіоподавлення довільної конфігурації досягається за рахунок здійснення технологічних операцій щодо додаткового застосування пристрою визначення потрібної конфігурації загальної зони радіоподавлення як засобу визначення оптимального порядку розміщення однотипних засобів постановки радіоперешкод та послідовного введення та оптимального розміщення однотипних засобів постановки радіоперешкод. Це дозволяє оптимально розмістити на місцевості в межах визначеної загальної зони радіоподавлення мінімально необхідну кількість однотипних засобів постановки радіоперешкод з круговими зонами радіоподавлення, заповнити визначену загальну зону радіоподавлення, змінити площі перекриття зон радіоподавлення суміжних засобів постановки радіоперешкод, усунути незакриті ділянки зони радіоподавлення в межах визначеної загальної зони радіоподавлення мінімально необхідною кількістю однотипних засобів постановки радіоперешкод, сформувати суцільну зону радіоподавлення, яка повністю перекриває визначену загальну зону радіоподавлення довільної конфігурації. Спосіб створення суцільної зони радіоподавлення довільної конфігурації може бути застосований, наприклад, в особливих умовах, зокрема під час проведення миротворчих або антитерористичних заходів для забезпечення блокування у заданих межах діапазону електромагнітних хвиль роботи радіопідривачів дистанційно керованих вибухових пристроїв, стаціонарних або рухомих засобів радіозв'язку і радіонавігації, які заходяться в межах загальних визначених зон радіоподавлення. 2 UA 74895 U Джерела інформації: 1. Техническое описание СПН-30. - М.: Воениздат, 1986. стр. 215-216.-276 с. - аналог. 2. Патент України № 45510 "Спосіб створення суцільної зони радіоподавлення". МПК (2009) G01S 7/537. - прототип. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Спосіб створення суцільної зони радіоподавлення довільної конфігурації, за яким розгортають та включають засіб постановки радіоперешкод, випромінюють радіоперешкоди у визначеному діапазоні електромагнітних хвиль, який відрізняється тим, що перед включенням засобу постановки радіоперешкод додатково застосовують засіб визначення оптимального порядку розміщення на місцевості додаткових засобів постановки радіоперешкод, задають потрібну конфігурацію загальної зони радіоподавлення, послідовно розміщують та розгортають на місцевості один поруч з іншим не менше двох однотипних додаткових засобів постановки радіоперешкод з умовою перетинання створюваних ними кругових зон радіоподавлення в межах визначеної загальної зони радіоподавлення, замінюють кругові зони радіоподавлення шестикутними, змінюють площу перекриття шестикутних зон радіоподавлення, заповнюють незакриті ділянки радіоподавлення в межах загальної визначеної зони радіоподавлення введенням додаткових засобів постановки радіоперешкод, одночасно випромінюють радіоперешкоди від засобів постановки радіоперешкод. 2. Спосіб створення суцільної зони радіоподавлення довільної конфігурації за п. 1, який відрізняється тим, що додатково застосовують пристрій визначення потрібної конфігурації загальної зони радіоподавлення як засіб визначення оптимального порядку розміщення засобів постановки радіоперешкод. 3. Спосіб створення суцільної зони радіоподавлення довільної конфігурації за п. 1, який відрізняється тим, що змінюють площу перекриття зон радіоподавлення до повного співпадіння сторін їхніх шестикутних зон радіоподавлення за рахунок використання засобу визначення оптимального порядку розміщення додаткових засобів постановки радіоперешкод. 3 UA 74895 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
