Пристрій для очистки стічної води

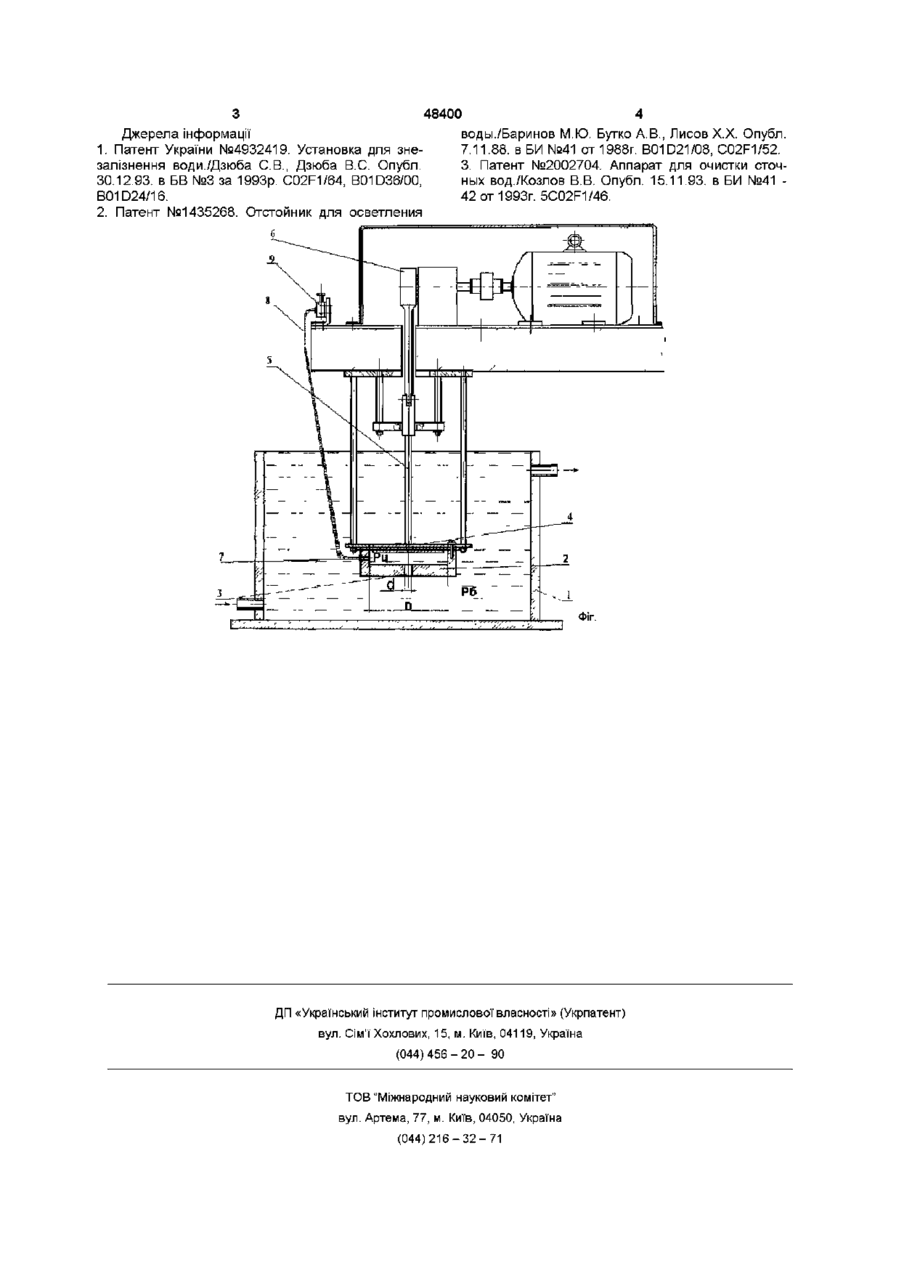

Пристій для очистки стічної води, що містить бак з патрубками подачі та відводу води, циліндричний корпус, вібраційний привід, який відрізняється тим, що циліндричний корпус містить гумову мембрану, з'єднану тягою з віброприводом, отвір для всмоктування та викиду води, штуцер підводу повітря, який з'єднаний шлангом із дроселем, при цьому співвідношення діаметра корпусу та отвору D/d = 12, а перепад тиску у корпусі і в баці СПІВВІДНОСЯТЬСЯ ЯК РК =0,38 Рб Винахід відноситься до водопостачання, а саме до пристроїв очищення стічної води від завислих часток та збільшення ступеню окислюємості середовища природних та промислових вод Відоме устаткування для освітлення та знезалізнення питної та промислової води [1, 2], які мають бак, трубопроводи подачі та відводу води, а також трубу подачі повітря чи повітророзподільну систему Завдяки перемішуванню пухирцями повітря проходить процес інтенсифікації та підвищення ЯКОСТІ ОЧИСТКИ ВОДИ Недоліком конструкції цих пристроїв є необхідність у примусовій подачі стисненого повітря за допомогою компресора Відомий також апарат для очистки стічних вод [3],який містить циліндричний корпус, пристрій для перемішування води, патрубки для підводу та відводу води Корпус виконаний з можливістю здійснення коливального руху Недоліком відомого апарата є складність конструкції та значні енерговитрати на коливання корпуса, та неможливість досягнути режимів, при яких виникає кавітаційний ефект В основу винаходу покладено завдання створення устаткування з підвищеним ступенем окислювання, у якому, за допомогою вібраційних коливань, створюється пдрокавітаційний ефект та подача повітря у воду здійснюється від вібраційного руху приводу Поставлене завдання досягається тим, що в бак з очищуємою водою встановлений циліндричний корпус з отвором для всмоктування та викиду води, який містить гумову мембрану, з'єднану тягою з віброприводом В корпус циліндра вкручений штуцер підводу повітря, який з'єднаний шлангом з дроселем При цьому співвідношення діаметрів корпуса та отвору (D/d = 12), а перепад тисків у корпусі і в баку СПІВВІДНОСИТЬСЯ як(Рк=0,38Рб) На фіг показана схема пристрою для очистки стічної води Пристрій для очистки стічної води містить бак 1 з очищуємою водою, в який занурюється циліндричний корпус 2 з отвором 3 для всмоктування та викиду води Верхня частина корпусу виконана у вигляді гумової мембрани 4, яка з'єднана тягою 5 з віброприводом 6 В корпус 2 вкручений штуцер 7 з'єднаний шлангом з дроселем 9 Пристрій для очистки стічної води працює таким чином При ході мембрани вверх рідина затікає в корпус 2 через отвір 3, в цей час через дросель 9, шланг 8 та штуцер 7 всмоктується порція повітря При руху мембрани вниз газорідинна суміш виштовхується у бак 1 Далі цикл повторюється Завдяки певним співвідношенням діаметра D корпусу та діаметру d отвору (D/d = 12) та перепаду тисків (Рк = 0.38Р6), у баці 1 (Рб) і корпусі 2 (Рк) створюється кавітаційна порожнина в отворі З Завдяки кавітаційному ефекту проходить подрібнення завислих часток та насичення рідини пухирцями повітря Завдяки тому, що дросель 9 встановлений вище рівня рідини та малій степені його відкриття, рідина через нього не виходить ХІМІЧНИЙ аналіз води, обробленої протягом 20 хвилин на запропонованому пристрої, показав слідуючи результати ріст окислюваності води до 180%, підвищення концентрації аміаку до 120% при зниженні твердості води на 22% О о ^00 48400 Джерела інформації 1. Патент України №4932419. Установка для знезалізнення води./Дзюба СВ., Дзюба B.C. Опубл. 30.12.93. в БВ №3 за 1993р. C02F1/64, B01D36/00, B01D24/16. 2. Патент №1435268. Отстойник для осветления воды./Баринов М.Ю. Бутко А.В., Лисов Х.Х. Опубл. 7.11.88. в БИ №41 от 1988г. B01D21/08, C02F1/52. 3. Патент №2002704. Аппарат для очистки сточных вод./Козлов В.В. Опубл. 15.11.93. в БИ №41 42 от 1993г. 5C02F1/46. б Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'їХохлових, 15, м. Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
