Пилоуловлювач

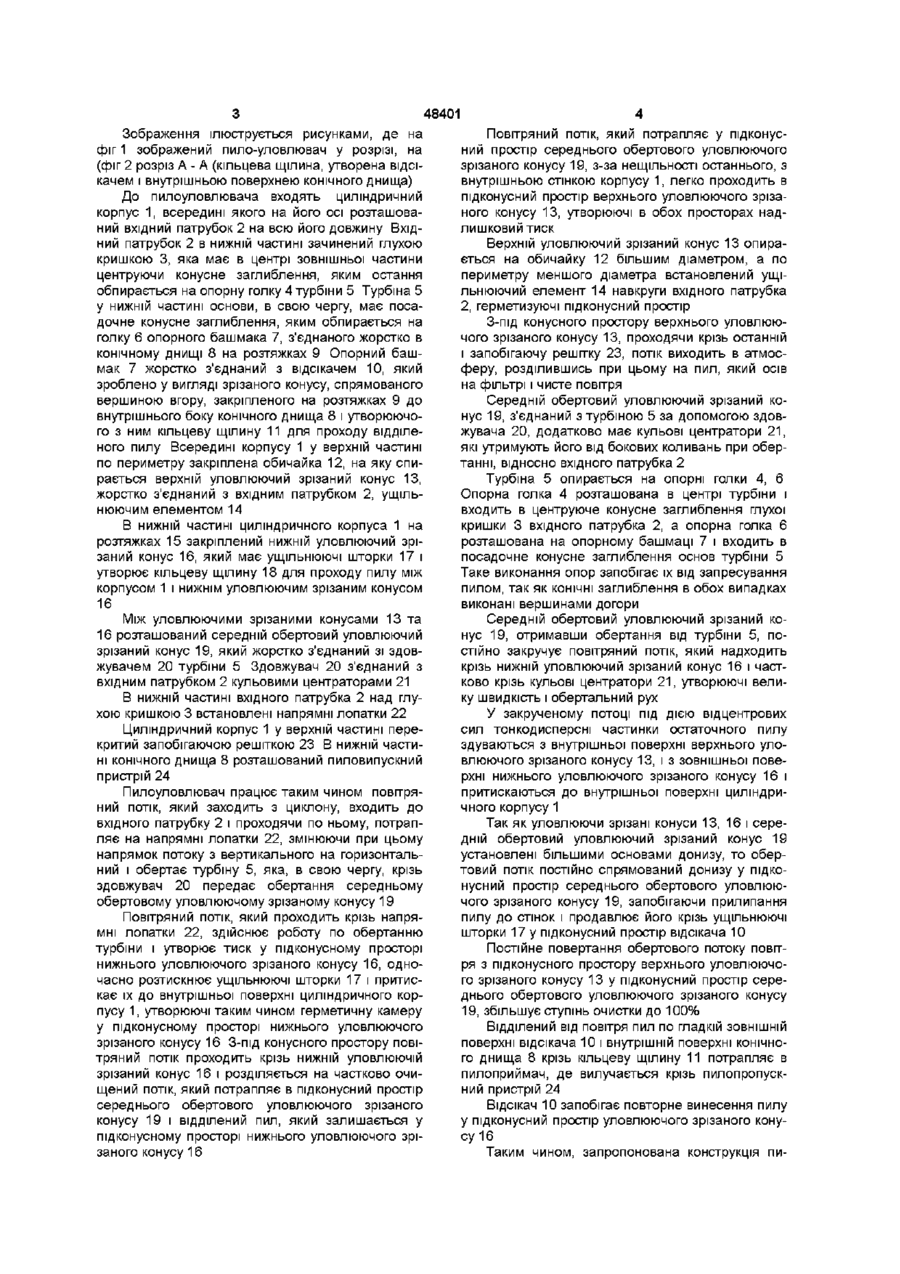

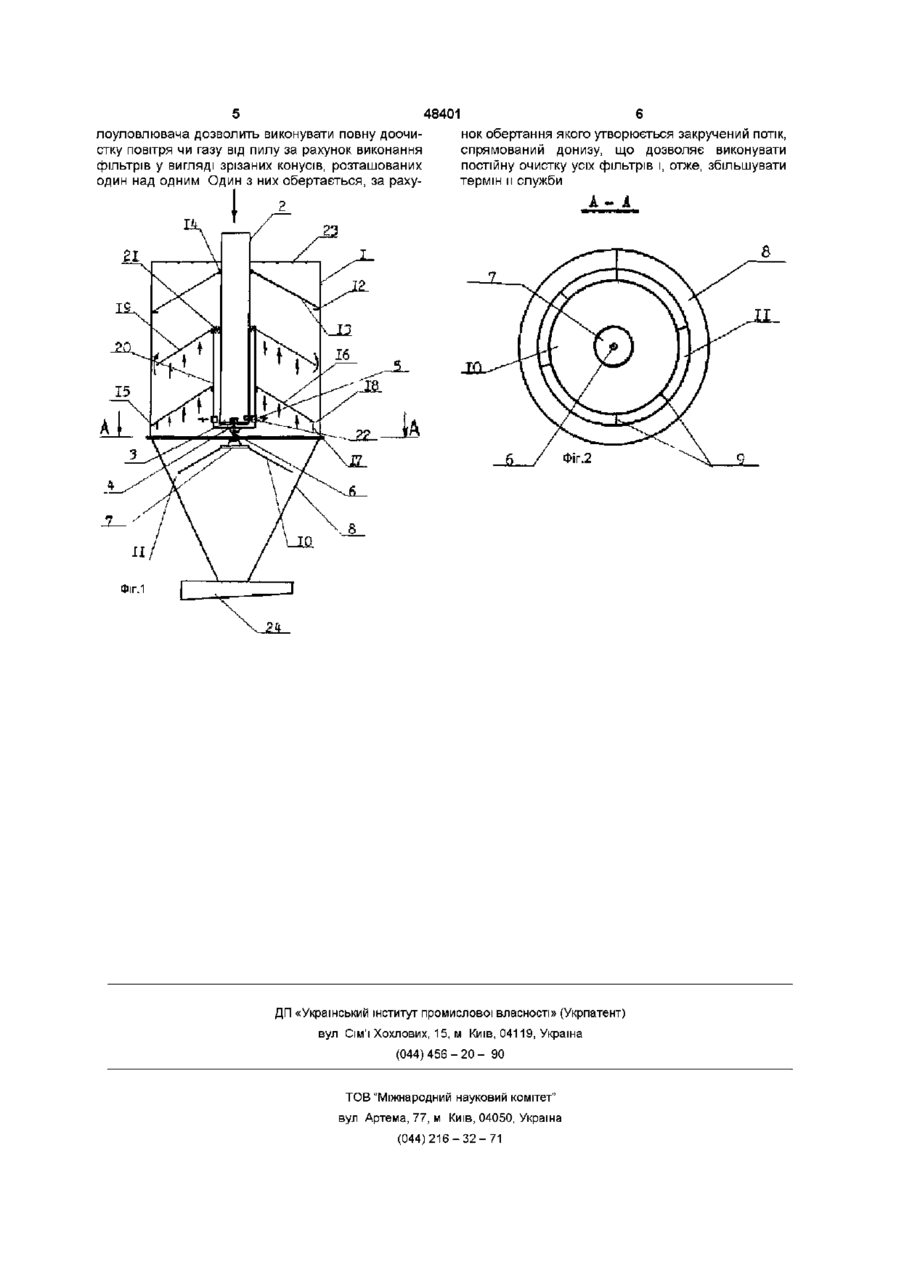

1 Пилоуловлювач, який містить циліндричний вертикально встановлений корпус, розташовані всередині циліндричного корпусу уловлюючі зрізані конуси, спрямовані вершинами догори і утворені фільтруючими елементами, вхідний патрубок, розташований СПІВВІСНО корпусу на всю його довжину, запобіжну решітку у верхній частині корпусу і конічне днище, який відрізняється тим, що корпус має три уловлюючі зрізані конуси, встановлені один над одним по його осі, при цьому середній зрізаний конус виконаний з можливістю обертання відносно вертикальної осі, причому, нижня торцева частина вхідного патрубка має кришку з ЗОВНІШНІМ центруючим конусним заглибленням і напрямні лопатки, СПІВВІСНО розташовані відносно лопатей турбіни, яка з'єднана з середнім обертовим зрізаним конусом 2 Пилоуловлювач за п 1, який відрізняється тим, що нижній уловлюючий зрізаний конус має ущільнюючі шторки, які виконані по периметру більшої основи Винахід відноситься до галузі доочистки вентиляційних викидів з циклонів від залишків пилу і може знайти застосування у різних галузях народного господарства Відомий фільтр-циклон, який має циліндричний корпус з тангенціальним входом, центральним вихідним патрубком і конічним днищем, розташованим всередині корпусу циліндричним фільтруючим елементом з пристроєм для його регенерації стиснутим повітрям (А С СРСР №587974) Недоліком відомого пристрою є неповне вилучення уловленого пилу з простору, який утворюється ЗОВНІШНІМ і внутрішнім фільтруючими елементами Найбільш близьким за конструкцією є пилоуловлювач для очистки потоку газу від пилу, що має циліндричний вертикально установлений корпус зі штуцерами для входу, виходу газів і відведенням пилу, уловлюючий елемент, утворений відбиваючим зрізаним конусом, розташованим всередині корпусу, більшою основою над напрямним зрізаним корпусом, який звужується донизу, циліндричний фільтруючий елемент, розташований співосно корпусу всередині уловлюючого елементу (А С СРСР №889061) Недоліком відомого пристрою є те, що з-за різниці швидкостей потоку повітря в КОНІЧНІЙ частині відбувається неоднакова очистка фільтруючого елементу Задачею винаходу є удосконалення конструкції пилоуловлювача за рахунок виконання одного із зрізаних конусів рухомим внаслідок обертання турбіни, що дозволяє виконувати повну доочистку потоку повітря чи газу, який надходить з циклону та самоочистку фільтруючих елементів у процесі роботи Поставлена задача вирішується за рахунок того, що пилоуловлювач має циліндричний вертикально установлений корпус, розташовані всередині циліндричного корпусу уловлюючи зрізані конуси, спрямовані вершинами догори і оснащені фільтруючими елементами, вхідний патрубок, розташований співосно корпусу на всю його довжину, запобігаючу решітку у верхній частині корпусу і конічне днище Згідно винаходу корпус має три уловлюючих зрізаних конуси, встановлених один над одним по його осі, при цьому середній зрізаний конус виконаний з можливістю обертання відносно вертикальної осі, причому нижня торцева частина вхідного патрубку має кришку із ЗОВНІШНІМ центруючим конусним заглибленням і напрямні лопатки, співосно розташовані відносно лопастей турбіни, яка з'єднана з середнім обертовим зрізаним конусом Для перекривання кільцевого простору між стінкою корпусу і нижнім уловлюючим зрізаним конусом, останній має ущільнюючі шторки, які виконані по периметру більшої основи о 00 48401 Зображення ілюструється рисунками, де на фіг 1 зображений пило-уловлювач у розрізі, на (фіг 2 розріз А - А (кільцева щілина, утворена ВІДСІкачем і внутрішньою поверхнею конічного днища) До пилоуловлювача входять циліндричний корпус 1, всередині якого на його осі розташований вхідний патрубок 2 на всю його довжину Вхідний патрубок 2 в нижній частині зачинений глухою кришкою 3, яка має в центрі зовнішньої частини центруючи конусне заглиблення, яким остання обпирається на опорну голку 4 турбіни 5 Турбіна 5 у нижній частині основи, в свою чергу, має посадочне конусне заглиблення, яким обпирається на голку 6 опорного башмака 7, з'єднаного жорстко в конічному днищі 8 на розтяжках 9 Опорний башмак 7 жорстко з'єднаний з відсікачем 10, який зроблено у вигляді зрізаного конусу, спрямованого вершиною вгору, закріпленого на розтяжках 9 до внутрішнього боку конічного днища 8 і утворюючого з ним кільцеву щілину 11 для проходу відділеного пилу Всередині корпусу 1 у верхній частині по периметру закріплена обичайка 12, на яку спирається верхній уловлюючий зрізаний конус13, жорстко з'єднаний з вхідним патрубком 2, ущільнюючим елементом 14 В нижній частині циліндричного корпуса 1 на розтяжках 15 закріплений нижній уловлюючий зрізаний конус 16, який має ущільнюючі шторки 17 і утворює кільцеву щілину 18 для проходу пилу між корпусом 1 і нижнім уловлюючим зрізаним конусом 16 Між уловлюючими зрізаними конусами 13 та 16 розташований середній обертовий уловлюючий зрізаний конус 19, який жорстко з'єднаний зі здовжувачем 20 турбіни 5 Здовжувач 20 з'єднаний з вхідним патрубком 2 кульовими центраторами 21 В нижній частині вхідного патрубка 2 над глухою кришкою 3 встановлені напрямні лопатки 22 Циліндричний корпус 1 у верхній частині перекритий запобігаючою решіткою 23 В нижній частині конічного днища 8 розташований пиловипускний пристрій 24 Пилоуловлювач працює таким чином повітряний потік, який заходить з циклону, входить до вхідного патрубку 2 і проходячи по ньому, потрапляє на напрямні лопатки 22, змінюючи при цьому напрямок потоку з вертикального на горизонтальний і обертає турбіну 5, яка, в свою чергу, крізь здовжувач 20 передає обертання середньому обертовому уловлюючому зрізаному конусу 19 Повітряний потік, який проходить крізь напрямні лопатки 22, здійснює роботу по обертанню турбіни і утворює тиск у підконусному просторі нижнього уловлюючого зрізаного конусу 16, одночасно розтискнює ущільнюючі шторки 17 і притискає їх до внутрішньої поверхні циліндричного корпусу 1, утворюючі таким чином герметичну камеру у підконусному просторі нижнього уловлюючого зрізаного конусу 16 З-під конусного простору повітряний потік проходить крізь нижній уловлюючій зрізаний конус 16 і розділяється на частково очищений потік, який потрапляє в підконусний простір середнього обертового уловлюючого зрізаного конусу 19 і відділений пил, який залишається у підконусному просторі нижнього уловлюючого зрізаного конусу 16 Повітряний потік, який потрапляє у підконусний простір середнього обертового уловлюючого зрізаного конусу 19, з-за нещільності останнього, з внутрішньою стінкою корпусу 1, легко проходить в підконусний простір верхнього уловлюючого зрізаного конусу 13, утворюючі в обох просторах надлишковий тиск Верхній уловлюючий зрізаний конус 13 опирається на обичайку 12 більшим діаметром, а по периметру меншого діаметра встановлений ущільнюючий елемент 14 навкруги вхідного патрубка 2, герметизуючі підконусний простір З-під конусного простору верхнього уловлюючого зрізаного конусу 13, проходячи крізь останній і запобігаючу решітку 23, потік виходить в атмосферу, розділившись при цьому на пил, який осів на фільтрі і чисте повітря Середній обертовий уловлюючий зрізаний конус 19, з'єднаний з турбіною 5 за допомогою здовжувача 20, додатково має кульові центратори 21, які утримують його від бокових коливань при обертанні, відносно вхідного патрубка 2 Турбіна 5 опирається на опорні голки 4, 6 Опорна голка 4 розташована в центрі турбіни і входить в центруюче конусне заглиблення глухої кришки 3 вхідного патрубка 2, а опорна голка 6 розташована на опорному башмаці 7 і входить в посадочне конусне заглиблення основ турбіни 5 Таке виконання опор запобігає їх від запресування пилом, так як КОНІЧНІ заглиблення в обох випадках виконані вершинами догори Середній обертовий уловлюючий зрізаний конус 19, отримавши обертання від турбіни 5, постійно закручує повітряний потік, який надходить крізь нижній уловлюючий зрізаний конус 16 і частково крізь кульові центратори 21, утворюючі велику швидкість і обертальний рух У закрученому потоці під дією відцентрових сил тонкодисперсні частинки остаточного пилу здуваються з внутрішньої поверхні верхнього уловлюючого зрізаного конусу 13, і з зовнішньої поверхні нижнього уловлюючого зрізаного конусу 16 і притискаються до внутрішньої поверхні циліндричного корпусу 1 Так як уловлюючи зрізані конуси 13, 16 і середній обертовий уловлюючий зрізаний конус 19 установлені більшими основами донизу, то обертовий потік постійно спрямований донизу у підконусний простір середнього обертового уловлюючого зрізаного конусу 19, запобігаючи прилипання пилу до стінок і продавлює його крізь ущільнюючі шторки 17 у підконусний простір відсікача 10 Постійне повертання обертового потоку повітря з підконусного простору верхнього уловлюючого зрізаного конусу 13 у підконусний простір середнього обертового уловлюючого зрізаного конусу 19, збільшує ступінь очистки до 100% Відділений від повітря пил по гладкій ЗОВНІШНІЙ поверхні відсікача 10 і внутрішній поверхні конічного днища 8 крізь кільцеву щілину 11 потрапляє в пилоприймач, де вилучається крізь пилопропускний пристрій 24 Відсікач 10 запобігає повторне винесення пилу у підконусний простір уловлюючого зрізаного конусу 16 Таким чином, запропонована конструкція пи 48401 лоуловлювача дозволить виконувати повну доочистку повітря чи газу від пилу за рахунок виконання фільтрів у вигляді зрізаних конусів, розташованих один над одним Один з них обертається, за раху нок обертання якого утворюється закручений потік, спрямований донизу, що дозволяє виконувати постійну очистку усіх фільтрів і, отже, збільшувати термін и служби А гі Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 і
