Система опалення та охолодження житлових та громадських будівель

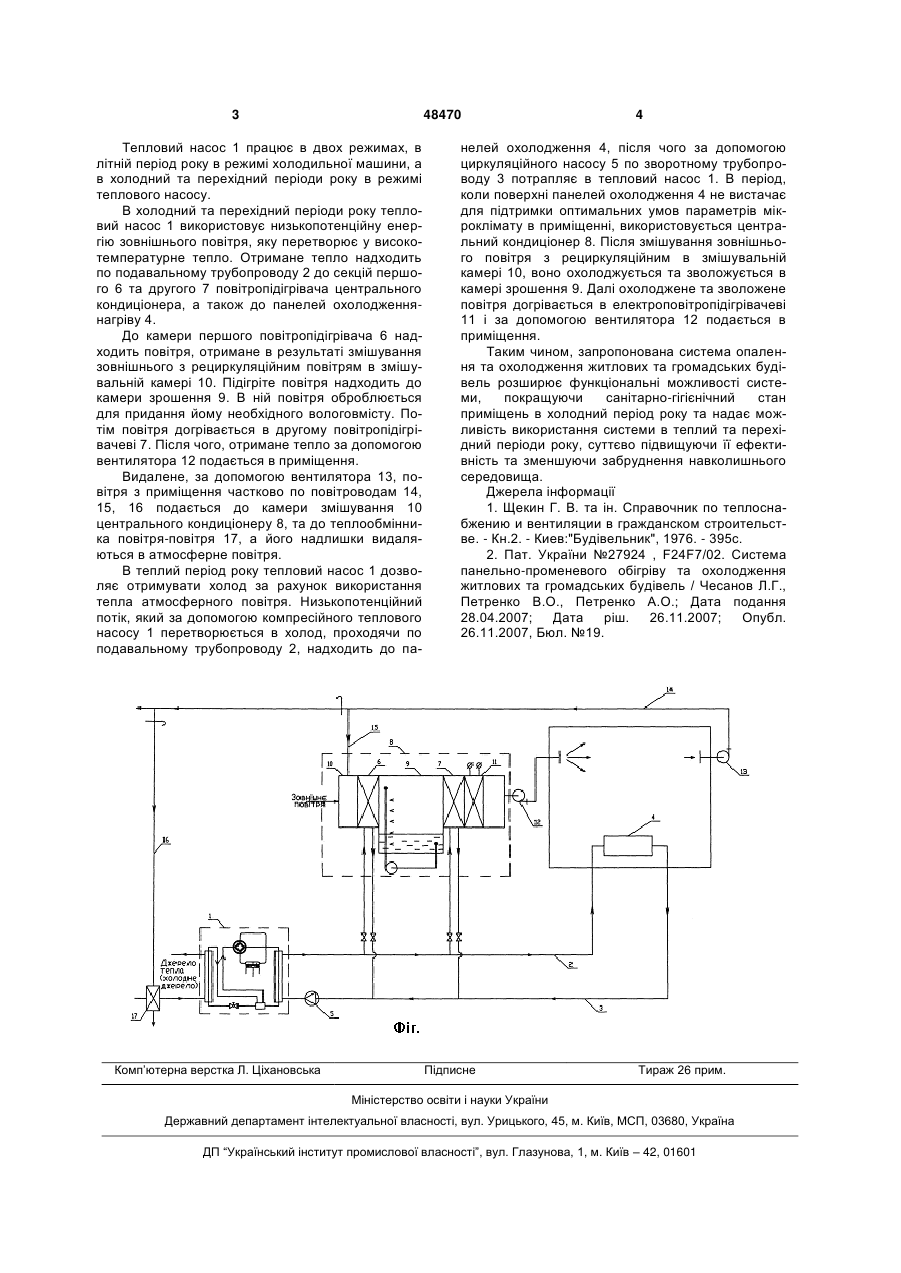

Система опалення та охолодження житлових та громадських будівель, що містить подавальні та зворотні магістралі, циркуляційні насоси, панелі променевого охолодження-нагріву, яка відрізняється тим, що вона додатково обладнана компресійним тепловим насосом та центральним кондиціонером. (19) (21) u200906887 (22) 01.07.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ПЕТРЕНКО ВІКТОР ОЛЕГОВИЧ, ЖИТЧЕНКО ІРИНА ВІТАЛІЇВНА (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 48470 Тепловий насос 1 працює в двох режимах, в літній період року в режимі холодильної машини, а в холодний та перехідний періоди року в режимі теплового насосу. В холодний та перехідний періоди року тепловий насос 1 використовує низькопотенційну енергію зовнішнього повітря, яку перетворює у високотемпературне тепло. Отримане тепло надходить по подавальному трубопроводу 2 до секцій першого 6 та другого 7 повітропідігрівача центрального кондиціонера, а також до панелей охолодженнянагріву 4. До камери першого повітропідігрівача 6 надходить повітря, отримане в результаті змішування зовнішнього з рециркуляційним повітрям в змішувальній камері 10. Підігріте повітря надходить до камери зрошення 9. В ній повітря оброблюється для придання йому необхідного вологовмісту. Потім повітря догрівається в другому повітропідігрівачеві 7. Після чого, отримане тепло за допомогою вентилятора 12 подається в приміщення. Видалене, за допомогою вентилятора 13, повітря з приміщення частково по повітроводам 14, 15, 16 подається до камери змішування 10 центрального кондиціонеру 8, та до теплообмінника повітря-повітря 17, а його надлишки видаляються в атмосферне повітря. В теплий період року тепловий насос 1 дозволяє отримувати холод за рахунок використання тепла атмосферного повітря. Низькопотенційний потік, який за допомогою компресійного теплового насосу 1 перетворюється в холод, проходячи по подавальному трубопроводу 2, надходить до па Комп’ютерна верстка Л. Ціхановська 4 нелей охолодження 4, після чого за допомогою циркуляційного насосу 5 по зворотному трубопроводу 3 потрапляє в тепловий насос 1. В період, коли поверхні панелей охолодження 4 не вистачає для підтримки оптимальних умов параметрів мікроклімату в приміщенні, використовується центральний кондиціонер 8. Після змішування зовнішнього повітря з рециркуляційним в змішувальній камері 10, воно охолоджується та зволожується в камері зрошення 9. Далі охолоджене та зволожене повітря догрівається в електроповітропідігрівачеві 11 і за допомогою вентилятора 12 подається в приміщення. Таким чином, запропонована система опалення та охолодження житлових та громадських будівель розширює функціональні можливості системи, покращуючи санітарно-гігієнічний стан приміщень в холодний період року та надає можливість використання системи в теплий та перехідний періоди року, суттєво підвищуючи її ефективність та зменшуючи забруднення навколишнього середовища. Джерела інформації 1. Щекин Г. В. та ін. Справочник по теплоснабжению и вентиляции в гражданском строительстве. - Кн.2. - Киев:"Будівельник", 1976. - 395с. 2. Пат. України №27924 , F24F7/02. Система панельно-променевого обігріву та охолодження житлових та громадських будівель / Чесанов Л.Г., Петренко В.О., Петренко А.О.; Дата подання 28.04.2007; Дата ріш. 26.11.2007; Опубл. 26.11.2007, Бюл. №19. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
