Система панельно-променевого обігріву та охолодження житлових та громадських будівель

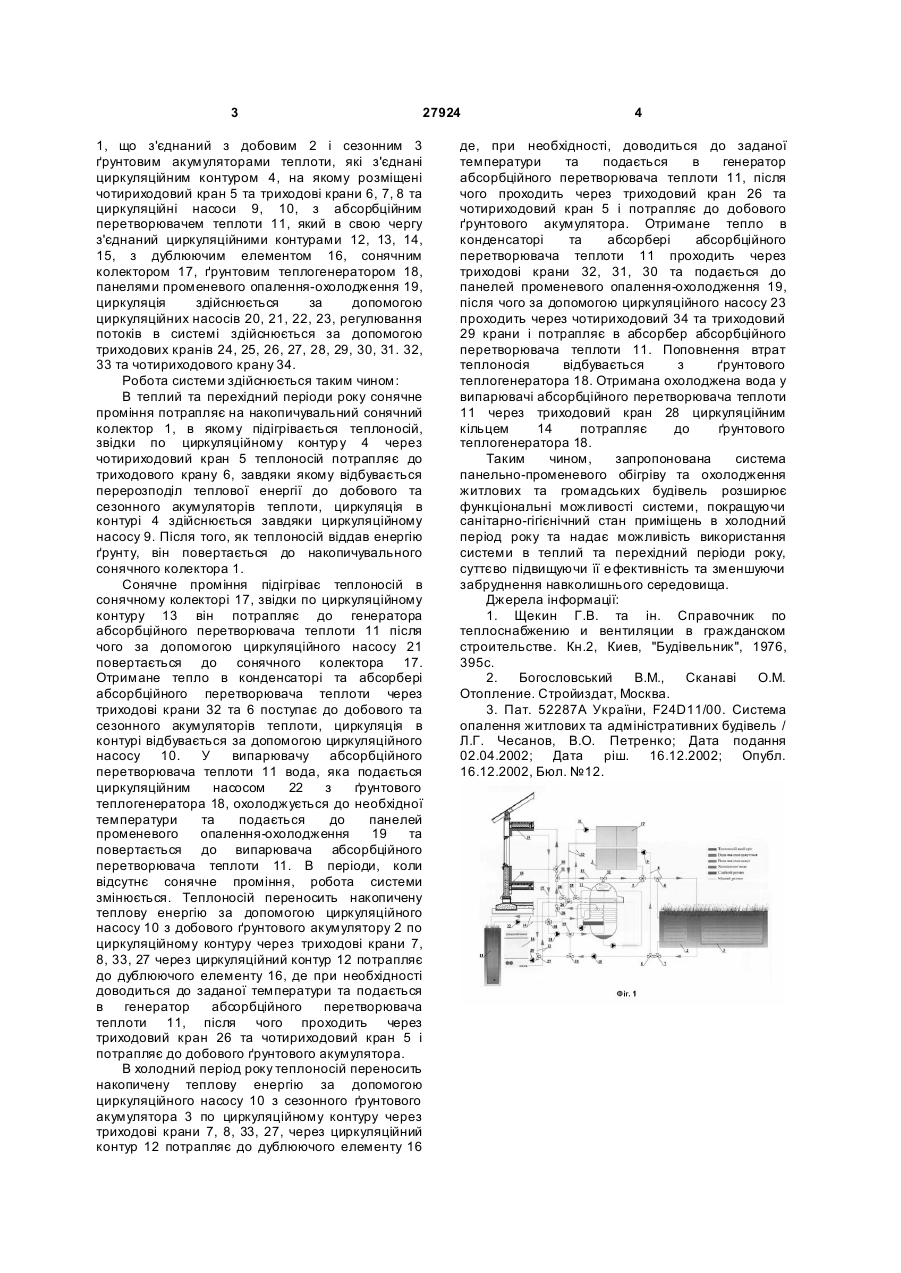

Система опалення житлових та громадських будівель, що містить систему подавальних та зворотних магістралей, сонячний колектор, нагрівач, циркуляційні насоси, батарею фотоелементів, ґрунтовий теплообмінник, яка відрізняє ться тим, що вона додатково оснащена абсорбційним перетворювачем теплоти, панелями променевого опалення-охолодження, добовим і сезонним ґрунтовим акумуляторами теплоти, накопичувальним сонячним колектором. (19) (21) u200704784 (22) 28.04.2007 (24) 26.11.2007 (72) ЧЕСАНОВ ЛЕОНТІЙ ГЕОРГІЙОВИЧ, UA, ПЕТРЕНКО ВІКТОР ОЛЕГОВИЧ, U A, ПЕТРЕНКО АН АТОЛІЙ ОЛЕГОВИЧ, U A (73) ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) 3 27924 1, що з'єднаний з добовим 2 і сезонним 3 ґрунтовим акумуляторами теплоти, які з'єднані циркуляційним контуром 4, на якому розміщені чотириходовий кран 5 та триходові крани 6, 7, 8 та циркуляційні насоси 9, 10, з абсорбційним перетворювачем теплоти 11, який в свою чергу з'єднаний циркуляційними контурами 12, 13, 14, 15, з дублюючим елементом 16, сонячним колектором 17, ґрунтовим теплогенератором 18, панелями променевого опалення-охолодження 19, циркуляція здійснюється за допомогою циркуляційних насосів 20, 21, 22, 23, регулювання потоків в системі здійснюється за допомогою триходових кранів 24, 25, 26, 27, 28, 29, 30, 31. 32, 33 та чотириходового крану 34. Робота системи здійснюється таким чином: В теплий та перехідний періоди року сонячне проміння потрапляє на накопичувальний сонячний колектор 1, в якому підігрівається теплоносій, звідки по циркуляційному контур у 4 через чотириходовий кран 5 теплоносій потрапляє до триходового крану 6, завдяки якому відбувається перерозподіл теплової енергії до добового та сезонного акумуляторів теплоти, циркуляція в контурі 4 здійснюється завдяки циркуляційному насосу 9. Після того, як теплоносій віддав енергію ґрунту, він повертається до накопичувального сонячного колектора 1. Сонячне проміння підігріває теплоносій в сонячному колекторі 17, звідки по циркуляційному контуру 13 він потрапляє до генератора абсорбційного перетворювача теплоти 11 після чого за допомогою циркуляційного насосу 21 повертається до сонячного колектора 17. Отримане тепло в конденсаторі та абсорбері абсорбційного перетворювача теплоти через триходові крани 32 та 6 поступає до добового та сезонного акумуляторів теплоти, циркуляція в контурі відбувається за допомогою циркуляційного насосу 10. У випарювачу абсорбційного перетворювача теплоти 11 вода, яка подається циркуляційним насосом 22 з ґрунтового теплогенератора 18, охолоджується до необхідної температури та подається до панелей променевого опалення-охолодження 19 та повертається до випарювача абсорбційного перетворювача теплоти 11. В періоди, коли відсутнє сонячне проміння, робота системи змінюється. Теплоносій переносить накопичену теплову енергію за допомогою циркуляційного насосу 10 з добового ґрунтового акумулятору 2 по циркуляційному контуру через триходові крани 7, 8, 33, 27 через циркуляційний контур 12 потрапляє до дублюючого елементу 16, де при необхідності доводиться до заданої температури та подається в генератор абсорбційного перетворювача теплоти 11, після чого проходить через триходовий кран 26 та чотириходовий кран 5 і потрапляє до добового ґрунтового акумулятора. В холодний період року теплоносій переносить накопичену теплову енергію за допомогою циркуляційного насосу 10 з сезонного ґрунтового акумулятора 3 по циркуляційному контуру через триходові крани 7, 8, 33, 27, через циркуляційний контур 12 потрапляє до дублюючого елементу 16 4 де, при необхідності, доводиться до заданої температури та подається в генератор абсорбційного перетворювача теплоти 11, після чого проходить через триходовий кран 26 та чотириходовий кран 5 і потрапляє до добового ґрунтового акумулятора. Отримане тепло в конденсаторі та абсорбері абсорбційного перетворювача теплоти 11 проходить через триходові крани 32, 31, 30 та подається до панелей променевого опалення-охолодження 19, після чого за допомогою циркуляційного насосу 23 проходить через чотириходовий 34 та триходовий 29 крани і потрапляє в абсорбер абсорбційного перетворювача теплоти 11. Поповнення втрат теплоносія відбувається з ґрунтового теплогенератора 18. Отримана охолоджена вода у випарювачі абсорбційного перетворювача теплоти 11 через триходовий кран 28 циркуляційним кільцем 14 потрапляє до ґрунтового теплогенератора 18. Таким чином, запропонована система панельно-променевого обігріву та охолодження житлових та громадських будівель розширює функціональні можливості системи, покращуючи санітарно-гігієнічний стан приміщень в холодний період року та надає можливість використання системи в теплий та перехідний періоди року, суттєво підвищуючи її е фективність та зменшуючи забруднення навколишнього середовища. Джерела інформації: 1. Щекин Г.В. та ін. Справочник по теплоснабжению и вентиляции в гражданском строительстве. Кн.2, Киев, "Будівельник", 1976, 395с. 2. Богословський В.М., Сканаві О.М. Отопление. Стройиздат, Москва. 3. Пат. 52287А України, F24D11/00. Система опалення житлових та адміністративних будівель / Л.Г. Чесанов, В.О. Петренко; Дата подання 02.04.2002; Дата ріш. 16.12.2002; Опубл. 16.12.2002, Бюл. №12.
