Захватний пристрій
Номер патенту: 48486
Опубліковано: 25.03.2010
Автори: Носко Павло Леонідович, Карпов Олексій Петрович, Філь Павло Володимирович, Шисман Володимир Юхимович, Шишов Валентин Павлович
Формула / Реферат
1. Захватний пристрій, що містить корпус, силовий механізм із двома поршнями і двома штоками, а також захватні важелі для синхронізації кутового переміщення, який відрізняється тим, що в нижній частині корпуса встановлено штангу, на якій закріплено два центри, розташовані з можливістю контакту із внутрішньою поверхнею шарнірів.
2. Захватний пристрій за п. 1, який відрізняється тим, що щонайменше один із центрів встановлено з можливістю переміщення відносно штанги і оснащено фіксатором.
Текст

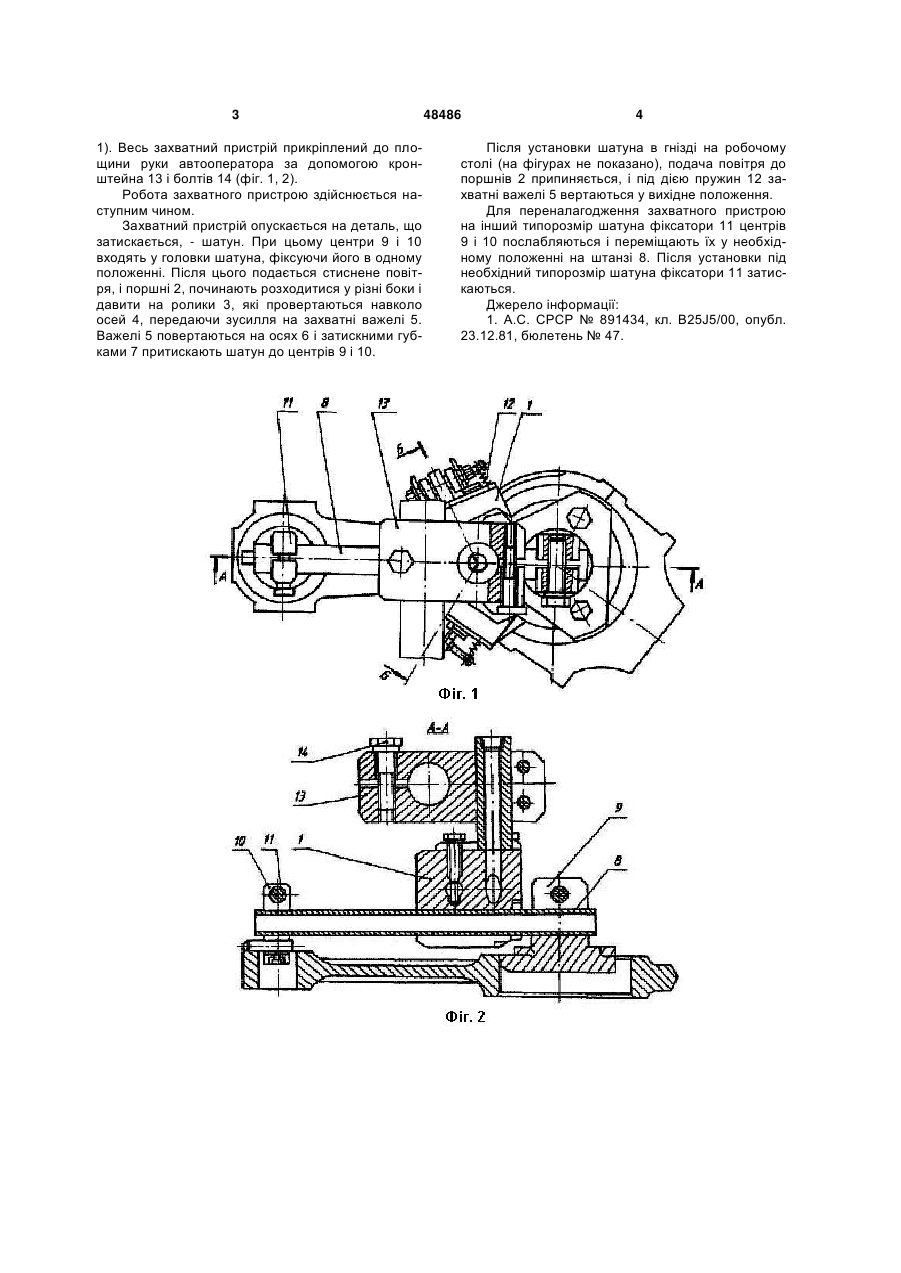

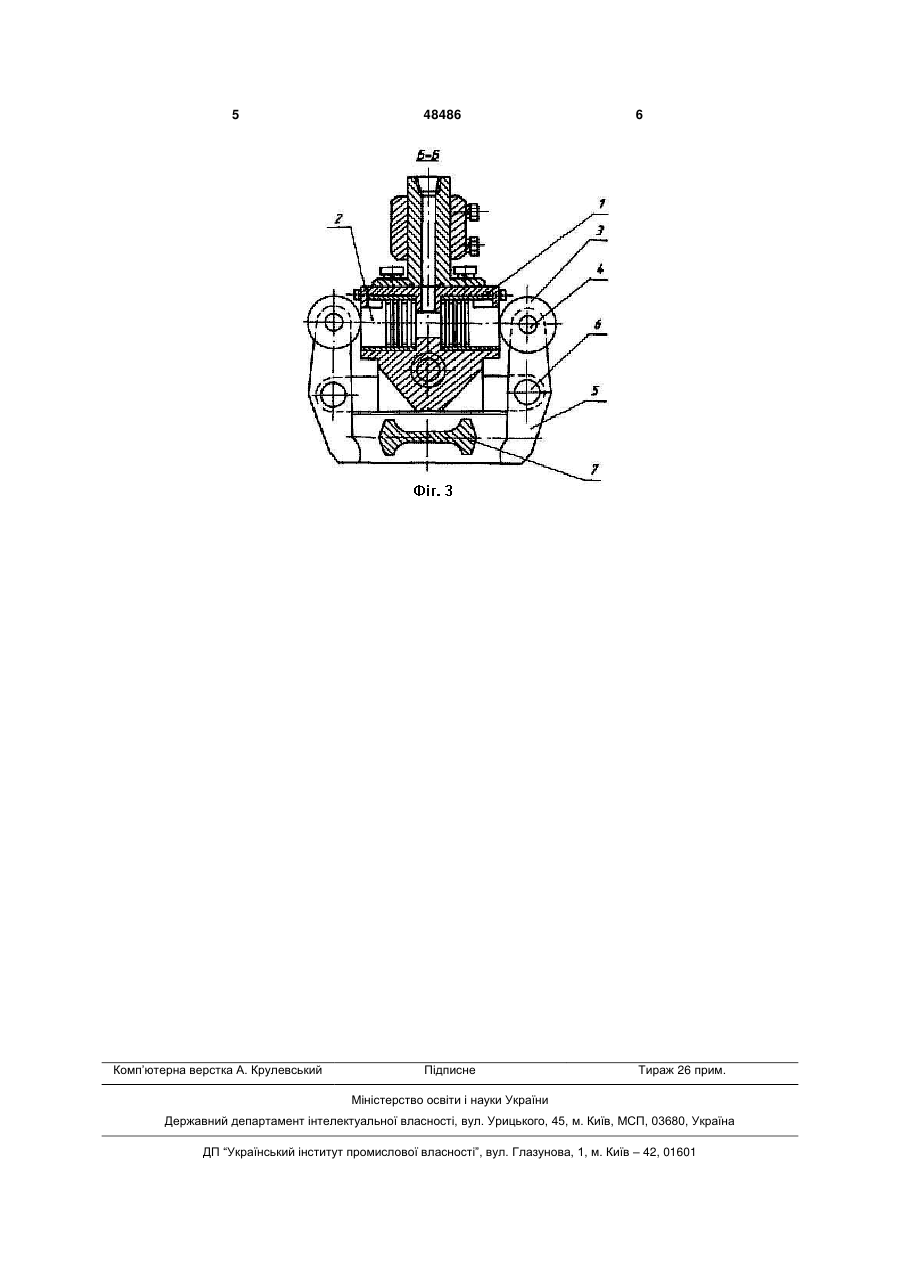

1. Захватний пристрій, що містить корпус, силовий механізм із двома поршнями і двома што 3 1). Весь захватний пристрій прикріплений до площини руки автооператора за допомогою кронштейна 13 і болтів 14 (фіг. 1, 2). Робота захватного пристрою здійснюється наступним чином. Захватний пристрій опускається на деталь, що затискається, - шатун. При цьому центри 9 і 10 входять у головки шатуна, фіксуючи його в одному положенні. Після цього подається стиснене повітря, і поршні 2, починають розходитися у різні боки і давити на ролики 3, які провертаються навколо осей 4, передаючи зусилля на захватні важелі 5. Важелі 5 повертаються на осях 6 і затискними губками 7 притискають шатун до центрів 9 і 10. 48486 4 Після установки шатуна в гнізді на робочому столі (на фігурах не показано), подача повітря до поршнів 2 припиняється, і під дією пружин 12 захватні важелі 5 вертаються у вихідне положення. Для переналагодження захватного пристрою на інший типорозмір шатуна фіксатори 11 центрів 9 і 10 послабляються і переміщають їх у необхідному положенні на штанзі 8. Після установки під необхідний типорозмір шатуна фіксатори 11 затискаються. Джерело інформації: 1. А.С. СРСР № 891434, кл. B25J5/00, опубл. 23.12.81, бюлетень № 47. 5 Комп’ютерна верстка А. Крулевський 48486 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGripping device
Автори англійськоюNosko Pavlo Leonidovych, Shysman Volodymyr Yukhymovych, Shyshov Valentyn Pavlovych, Karpov Oleksii Petrovych, Fil Pavlo Volodymyrovych
Назва патенту російськоюЗахватное устройство
Автори російськоюНоско Павел Леонидович, Шисман Владимир Ефимович, Шишов Валентин Павлович, Карпов Алексей Петрович, Филь Павел Владимирович
МПК / Мітки
МПК: B25J 15/00
