Шахтна перемичка гірничої виробки
Номер патенту: 48544
Опубліковано: 25.03.2010
Автори: Немченко Анатолій Андрійович, Лапшин Олександр Олександрович, Безручко Юрій Миколайович, Лапшин Олександр Єгорович, Зубко Андрій Миколайович, Карапа Ігор Андрійович, Ошмянський Ігор Броніславович
Формула / Реферат
1. Шахтна перемичка гірничої виробки, що містить каркас і повітронепроникний екран, яка відрізняється тим, що каркас виготовлений у вигляді рами, верхня частина якої являє собою напрямну балку з розташованими на ній елементами кочення, зв'язаними з повітронепроникним екраном у вигляді двох стулок, виконаних з можливістю зворотно-поступального руху і перекриття перерізу гірничої виробки.
2. Шахтна перемичка за п. 1, яка відрізняється тим, що повітронепроникний екран обладнаний вентиляційними отворами, що мають заслінки і виконані з можливістю змінення їх перерізу.
Текст

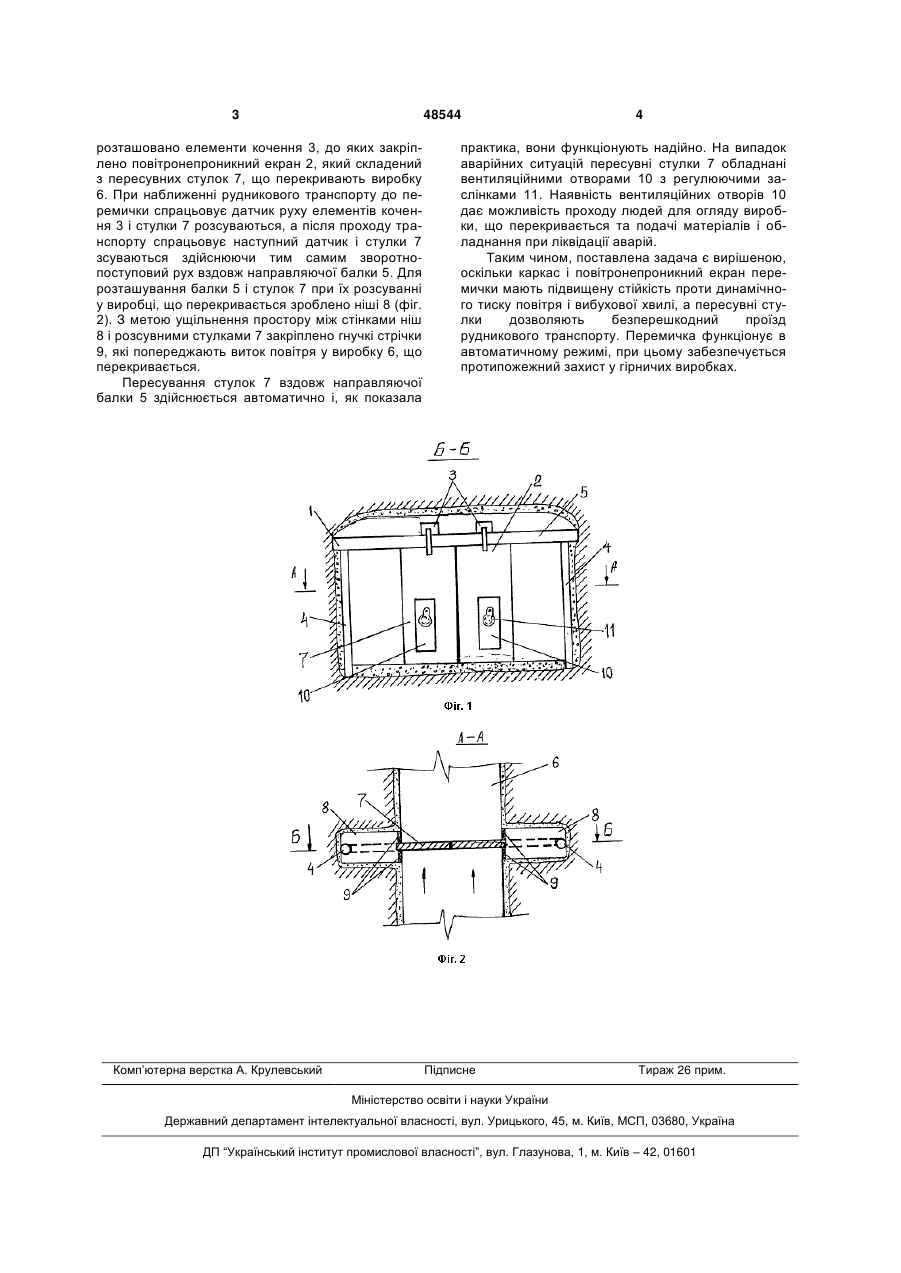

1. Шахтна перемичка гірничої виробки, що містить каркас і повітронепроникний екран, яка 3 48544 розташовано елементи кочення 3, до яких закріплено повітронепроникний екран 2, який складений з пересувних стулок 7, що перекривають виробку 6. При наближенні рудникового транспорту до перемички спрацьовує датчик руху елементів кочення 3 і стулки 7 розсуваються, а після проходу транспорту спрацьовує наступний датчик і стулки 7 зсуваються здійснюючи тим самим зворотнопоступовий рух вздовж направляючої балки 5. Для розташування балки 5 і стулок 7 при їх розсуванні у виробці, що перекривається зроблено ніші 8 (фіг. 2). З метою ущільнення простору між стінками ніш 8 і розсувними стулками 7 закріплено гнучкі стрічки 9, які попереджають виток повітря у виробку 6, що перекривається. Пересування стулок 7 вздовж направляючої балки 5 здійснюється автоматично і, як показала Комп’ютерна верстка А. Крулевський 4 практика, вони функціонують надійно. На випадок аварійних ситуацій пересувні стулки 7 обладнані вентиляційними отворами 10 з регулюючими заслінками 11. Наявність вентиляційних отворів 10 дає можливість проходу людей для огляду виробки, що перекривається та подачі матеріалів і обладнання при ліквідації аварій. Таким чином, поставлена задача є вирішеною, оскільки каркас і повітронепроникний екран перемички мають підвищену стійкість проти динамічного тиску повітря і вибухової хвилі, а пересувні стулки дозволяють безперешкодний проїзд рудникового транспорту. Перемичка функціонує в автоматичному режимі, при цьому забезпечується протипожежний захист у гірничих виробках. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMine link of mine working
Автори англійськоюLapshyn Oleksandr Yehorovych, Zubko Andrii Mykolaiovych, Lapshyn Oleksandr Oleksandrovych, Nemchenko Anatolii Andriiovych, Karapa Ihor Andriiovych, Bezruchko Yurii Mykolaiovych, Oshmianskyi Ihor Bronislavovych
Назва патенту російськоюШахтная перемычка горной выработки
Автори російськоюЛапшин Александр Егорович, Зубко Андрей Николаевич, Лапшин Александр Александрович, Немченко Анатолий Андреевич, Карапа Игорь Андреевич, Безручко Юрий Николаевич, Ошмянский Игорь Брониславович
МПК / Мітки
МПК: E21F 1/00
Мітки: гірничої, шахтна, перемичка, виробки
