Світловодний рідкокристалічний дисплей

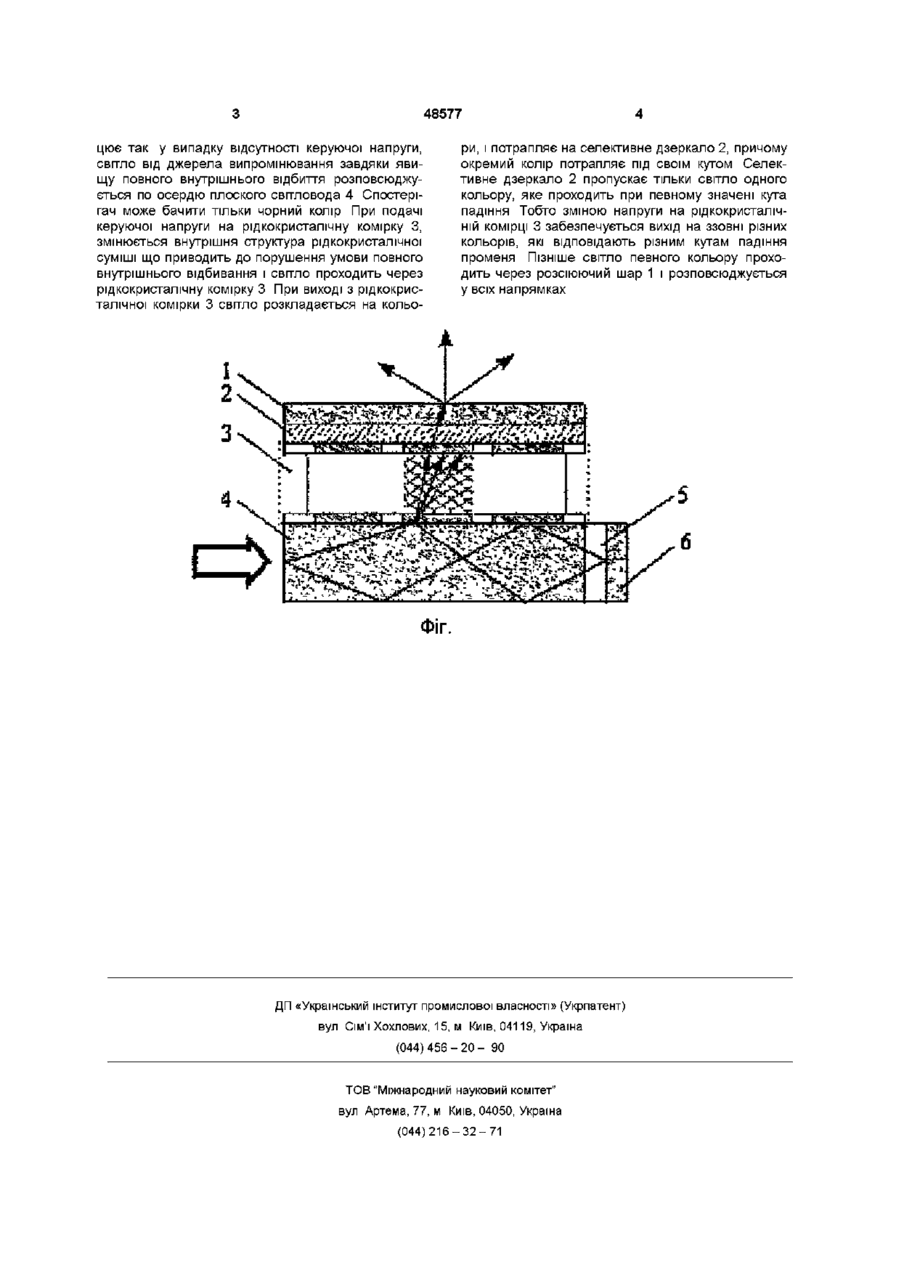

Світловодний рідкокристалічний дисплей, що містить плоский світловод, на торці якого розташована чвертьхвильова пластина і планарний рефлектор, а на поверхні - рідкокристалічна комірка і розсіюючий шар, який відрізняється тим, що додатково містить селективне дзеркало, розташоване між рідкокристалічною коміркою і розсіюючим шаром Винахід відноситься до пристроїв відображення інформації, а саме рідкокристалічних дисплеїв, інформаційних табло, індикаторів Відомий рідкокристалічний дисплей, який складається з джерела ПІДСВІТКИ, поляризаторів і рідкокристалічної комірки [Р J Bos / Emerging liquid crystal technologies // Society for Information Display Seminar Notes -1998 - M-9/1 - p 66] Наявність поляризаторів зумовлює втрати випромінювання, що приводить до погіршення зображення для спостерігача Відомий СВІТЛОВОДНИЙ рідкокристалічний дисплей, який містить плоский світловод, на якому розташована чверть хвилеву пластину і пленарний рефлектор, рідкокристалічну комірку і розсіюючий шар [Н Yuan, P Palfty-Muhoray / Demonstration of the waveguide-based LCD // Journal of the Society for Information Display -1999 - Vol 7 - #4 - pp 269-271 ] Однак така конструкція світловодного рідкокристалічного дисплею дозволяє отримати тільки монохромне, тобто двоколірне (наприклад чорнобіле) зображення, так як у випадку відсутності керуючої напруги на рідкокристалічній комірці, в наслідок явища повного внутрішнього відбивання, світло розповсюджується по осердю світловода і спостерігають темний колір При подачі керуючої напруги на рідкокристалічну комірку порушується умова повного внутрішнього відбивання і світло проходить через рідкокристалічний матеріал, а потім розсіюється в різний напрямках і можна спостерігати світло, яке розповсюджувалось по світловоду В якості рідкокристалічного матеріалу ви користовуються суміш нематичного рідкого кристалу В основу винаходу поставлено завдання створення світловодного рідкокристалічного дисплею, в якому за рахунок введення нових елементів забезпечується можливість одержання кольорового зображення Поставлене завдання вирішується тим, що в світловодний рідкокристалічний дисплей, який містить плоский світловод, на торці якого розташовують чверть хвилеву пластину і планарний рефлектор, а на поверхні рідкокристалічну комірку і розсіюючий шар, згідно з винаходом, додатково містить селективне дзеркало, розташоване між рідкокристалічною коміркою і розсіюючим шаром Введення селективного дзеркала дозволить здійснювати контроль за виводом окремого кольору, а саме кожен колір проходитиме через селективне дзеркало тільки під певним кутом, і тим самим забезпечується можливість одержання кольорового зображення На фігурі зображено світловодний рідкокристалічний дисплей, де 1 -розсіюючий шар, 2 - селективне дзеркало, 3 - рідкокристалічна комірка, 4 плоский світловод, 5 - чвертьхвильова пластина, 6 - планарний рефлектор Світловодний рідкокристалічний дисплей містить плоский світловод 4, на одному з торців якого розташована чверть/хвилева пластина 5 і планарний рефлектор 6, послідовно на поверхні плоского світловода 4 розміщують рідкокристалічну комірку З, селективне дзеркало 2 і розсіюючий шар 1 Світловодний рідкокристалічний дисплей пра 1 ю 00 48577 цює так у випадку відсутності керуючої напруги, світло від джерела випромінювання завдяки явищу повного внутрішнього відбиття розповсюджується по осердю плоского світловода 4 Спостерігач може бачити тільки чорний колір При подачі керуючої напруги на рідкокристалічну комірку З, змінюється внутрішня структура рідкокристалічної суміші що приводить до порушення умови повного внутрішнього відбивання і світло проходить через рідкокристалічну комірку 3 При виході з рідкокристалічної комірки 3 світло розкладається на кольо ри, і потрапляє на селективне дзеркало 2, причому окремий колір потрапляє під своїм кутом Селективне дзеркало 2 пропускає тільки світло одного кольору, яке проходить при певному значені кута падіння Тобто зміною напруги на рідкокристалічній комірці 3 забезпечується вихід на ззовні різних кольорів, які відповідають різним кутам падіння променя Пізніше світло певного кольору проходить через розсіюючий шар 1 і розповсюджується у всіх напрямках Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
