Канатоукладач

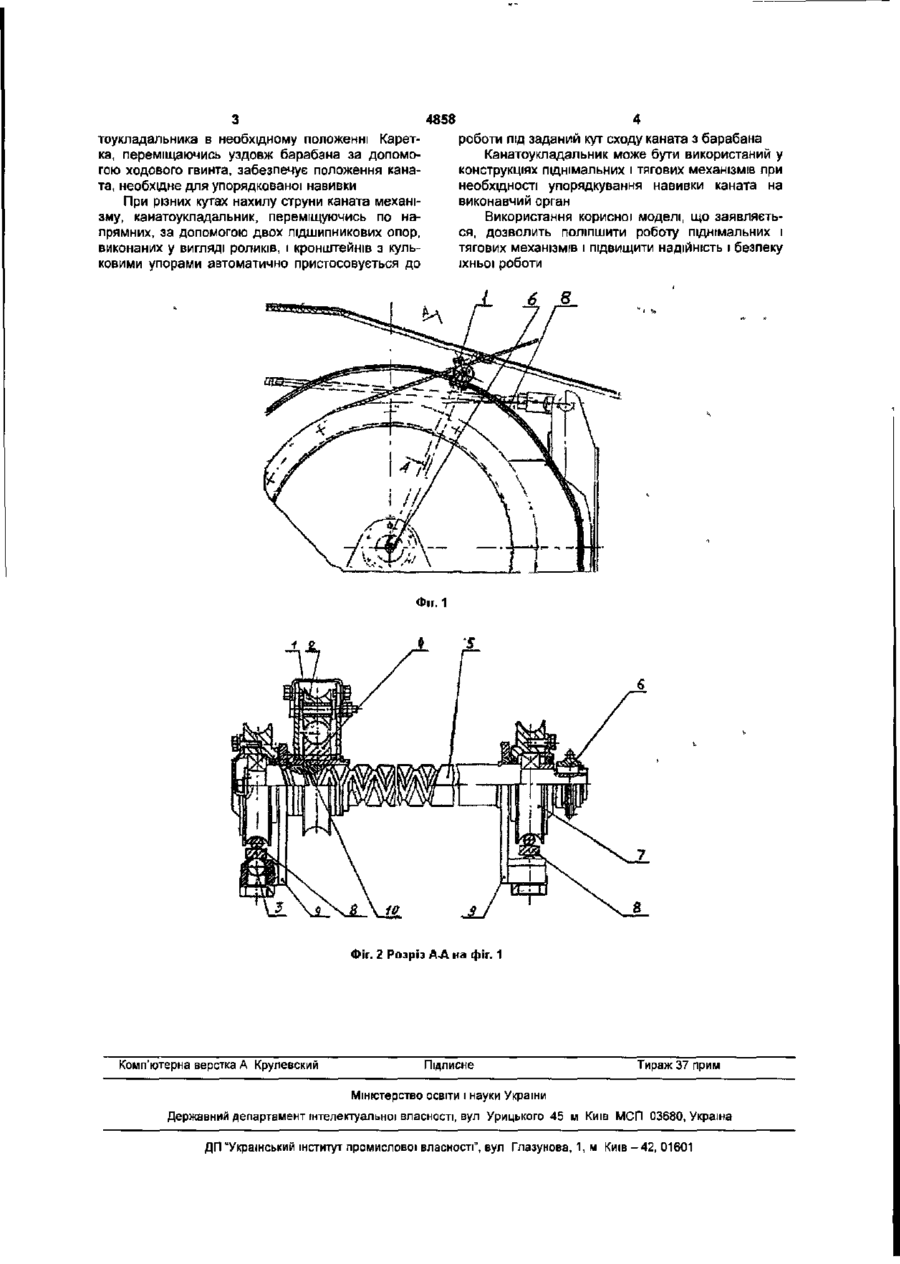

УКРАЇНА UA (11)4858 (із» U (5i)7B66D1/36 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) КАНАТОУКЛАДАЧ 1 (21)20040503409 (22) 06.05.2004 (24)15 02.2005 . >* " (46) 15.02.2005, Бюл. № 2, 2005 р. (72) Москаленко Олександр Володимирович, Вігдегауз Леонід Павлович, Орлов Михайло Семенович (73) ДОНЕЦЬКИЙ НАУКОВОКОНСТРУКТОРСЬКИЙ ЦЕНТР НАУКОВО ДОСЛІДНОГО ІНСТИТУТУ ОРГАНІЗАЦІЇ ТА МЕХАНІЗАЦІЇ ШАХТНОГО БУДІВНИЦТВА (57) Канатоукладач, що включає ходовий гвинт, опори, каретку, зубчату або цепну передачу, який відрізняється тим, що має каретку з двома вертикально розміщеними роликами, опори ходового гвинта, виготовлені у вигляді роликів, кругові еквідистантні напрямні та кронштейни з кульковими упорами. Представлена корисна модель відноситься до вугільної, гірничорудної' промисловості, а також до галузей промисловості, де використовуються піднімально-транспортні і тягові машини. При виникненні необхідності упорядкування навивки каната на барабан піднімального чи тягового механізму, далі механізм, застосовуються канатоукладальники. Так відомий канатоукладальник наступної конструкції. Цей пристрій містить у собі гвинт із правим і лівим різьбленням, розташований паралельно барабану лебідки По цьому гвинті, спираючись на дві напрямні, пересувається спеціальна каретка, штир якої сковзає по западині різьблення У каретці розташовані два, горизонтально розташованих, ролика між якими проходить канат, що сходить з барабана механізму. Гвинт обертається від вала барабана через ланцюгову чи зубчасту передачу. Дійшовши так краю гвинта, наприклад по правому різьбленню, каретка по перехідній канавці переходить на ліве різьблення і починає пересуватися в зворотному напрямку (А А. Вайнсон, "Піднімально-транспортні машини", видання четверте, с.150, Москва, "Машинобудування", 1989р). Недоліками приведеного аналога є1 складна конструкція каретки, що переміщається уздовж барабана по двох напрямних і ходовому гвинті; неможливість роботи канатоукладальника при зміні кута сходу каната з барабана без переналагодження, тому що горизонтально розташовані ролики на каретці і дві напрямні не дозволяють адаптуватись до зміни кута сходу каната. Суть пропонованої корисної моделі, що забез печує досягнення технічного результату, виражається сукупністю таких істотних ознак: по одному ходовому гвинті переміщається каретка, з вертикально розташованими роликами, через які проходить канат, а опори ходового гвинта виконані у виді роликів, що переміщаються по кругових напрямних і утримувані від відриву від напрямних кронштейнами з кульковими упорами. Пропонований канатоукладальник, Фіг.1,2 складається з ходового геинта 5 з правим і лівим різьбленням, каретки 1, що рухається по цьому гвинті за допомогою штиря 10, що ковзає по западині різьблення. У каретці встановлені, у вертикальній площині, два ролики 2, 3 між яких проходить канат, що йде з барабана. Привод ходового гвинта здійснюється від вала барабана, через ланцюгову чи зубчасту передачу 6. ПІДШИПНИКОВІ опори 7 канатоукладальника виконані у виді роликів, що переміщаються по кругових еквідестантних напрямних 8. Канатоукладальник зафіксований від відриву на напрямних двома кронштейнами 9, у нижній частині яких, під напрямними, розташовані по два кулькових упора 3, що забезпечують безперешкодне переміщення кронштейнів уздовж напрямних. Канатоукладальник працює в такий спосіб. Обертання ходового гвинта здійснюється від вала барабана через ланцюгову чи зубчасту передачу. При цьому каретка пересувається за допомогою штиря, що ковзає по западині різьблення, крок якої збігається з кроком навивки каната на барабан механізму. При цьому канат, що проходить між двома вертикально розташованими в каретці роликами, автоматично підтримує конструкцію кана 00 ю 00 4858 тоукладальника в необхідному положенні Каретка, переміщаючись уздовж барабана за допомогою ходового гвинта, забезпечує положення каната, необхідне для упорядкованої навивки При різних кутах нахилу струни каната механізму, канатоукладальник, переміщуючись по напрямних, за допомогою двох підшипникових опор, виконаних у вигляді роликів, і кронштейнів з кульковими упорами автоматично пристосовується до 4 роботи під заданий кут сходу каната з барабана Канатоукладальник може бути використаний у конструкціях піднімальних і тягових механізмів при необхідності упорядкування навивки каната на виконавчий орган Використання корисної моделі, що заявляється, дозволить поліпшити роботу піднімальних і тягових механізмів і підвищити надійність і безпеку їхньої роботи 6 8 Фіг. 1 1 2 Фіг. 2 Розріз А А на фіг. 1 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45 м Київ МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
