Канатоукладальник

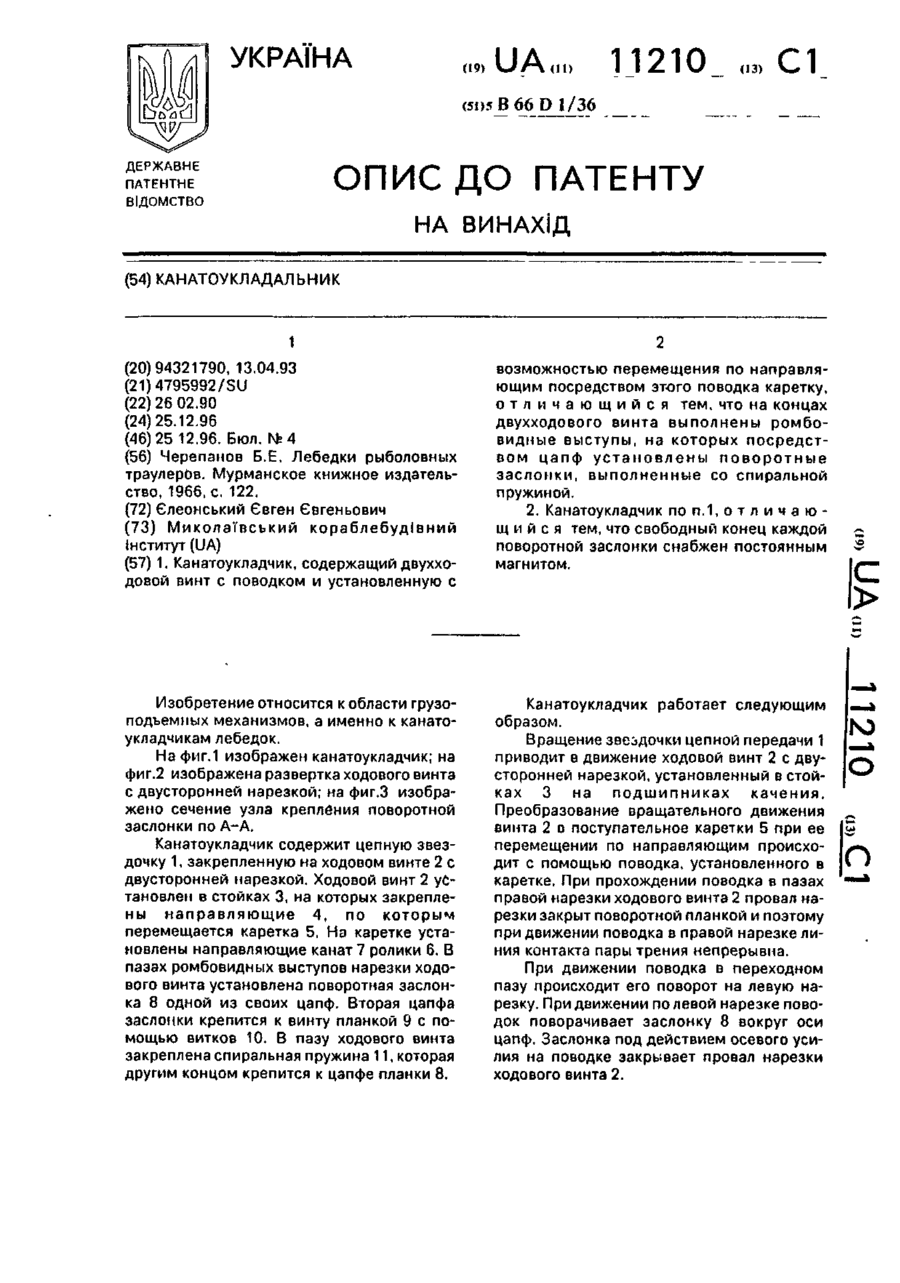

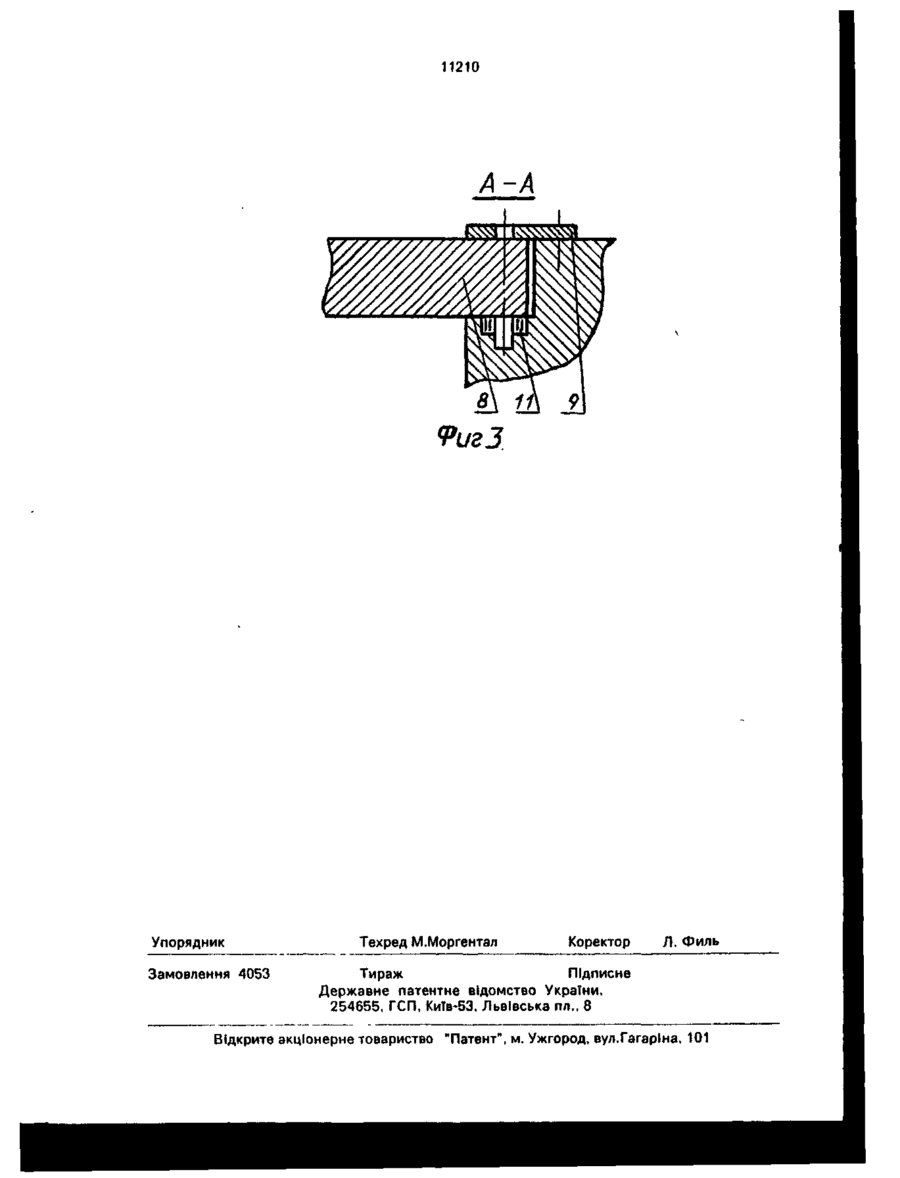

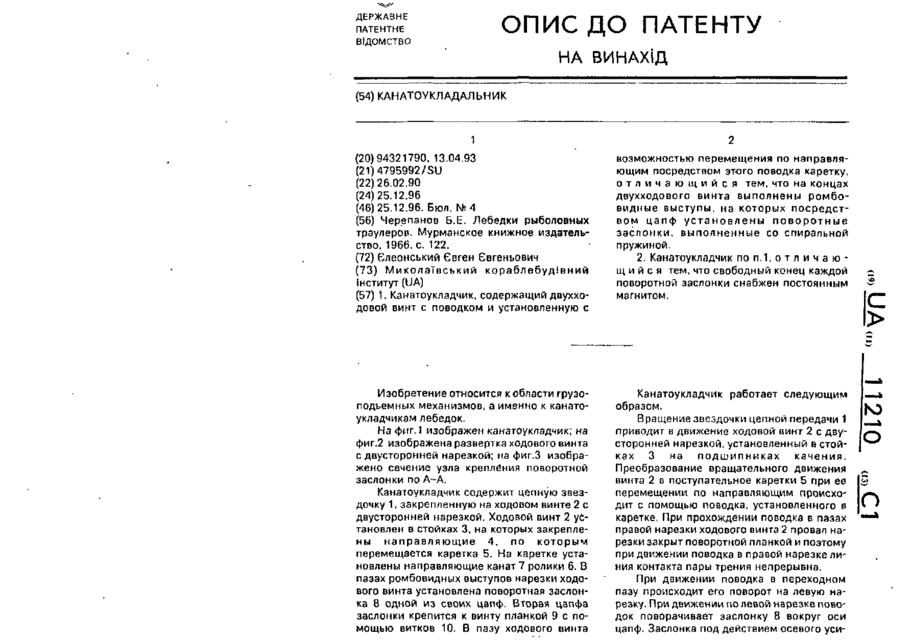

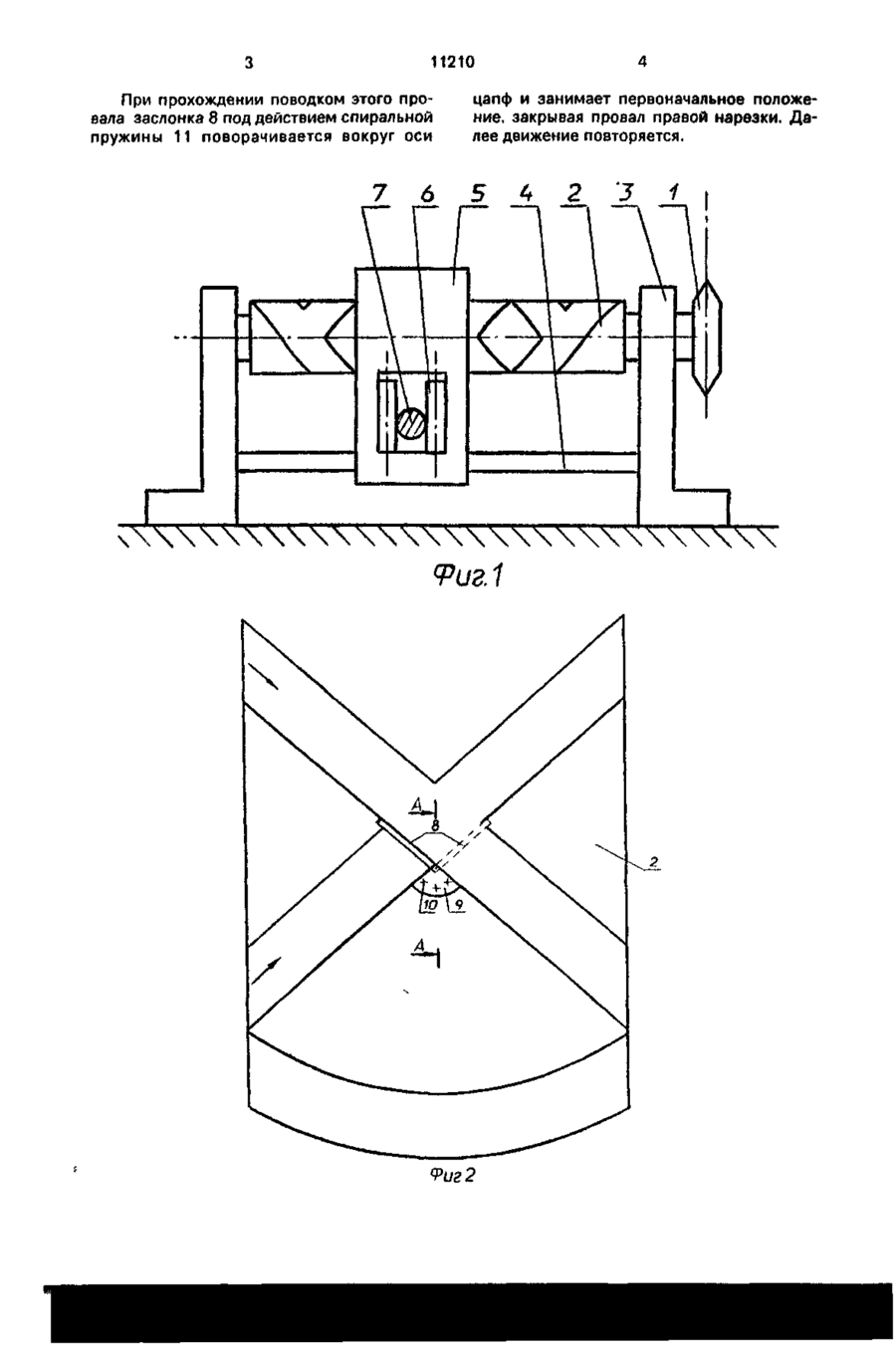

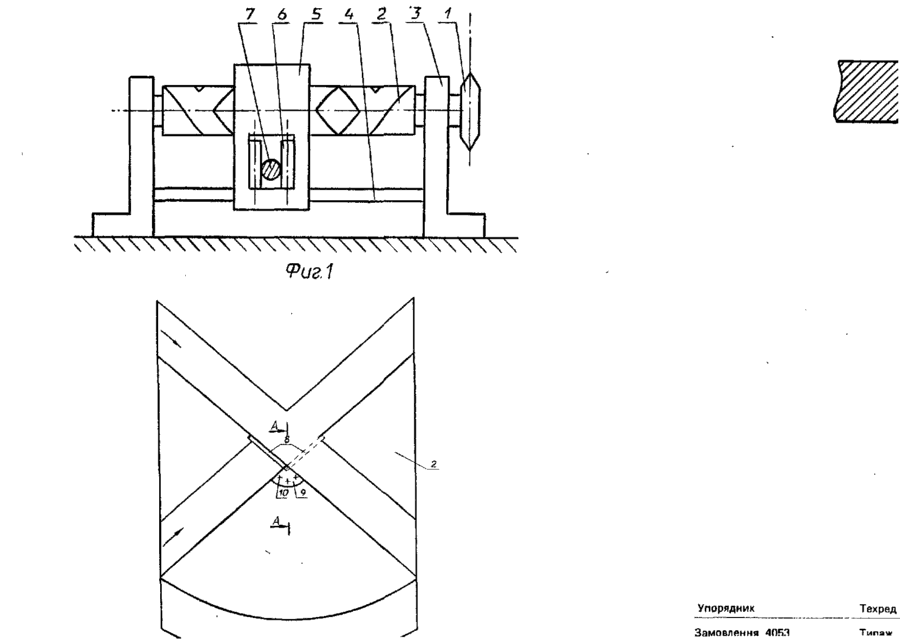

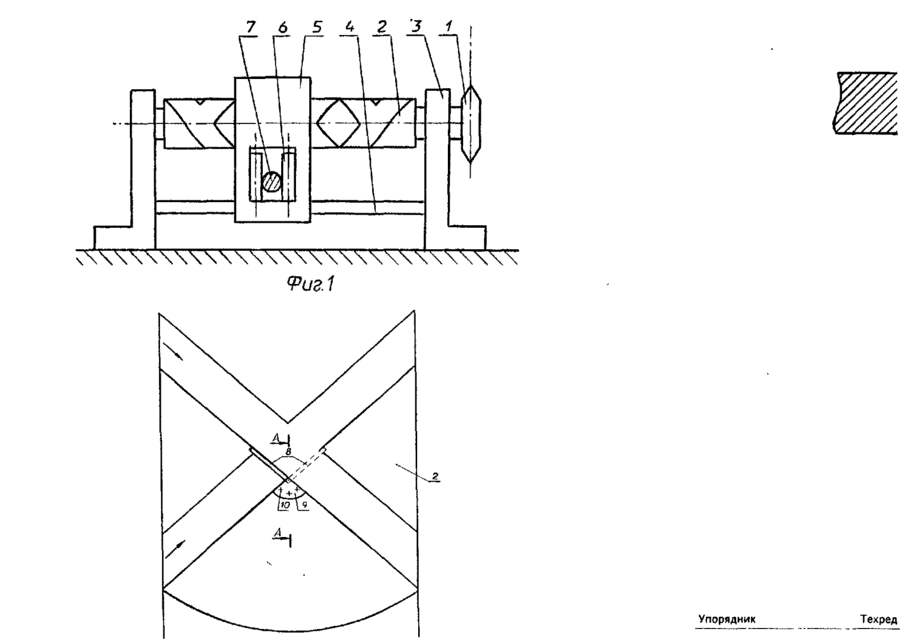

І. Канатоукладчик, содержащий двухходовой винт с поводком и установленную с возможностью перемещения по направляющим посредством этого поводка каретку, о т л и ч а ю щ и й с я тем, что на концах двухходового винта выполнены ромбовидные выступы, на которых посредством цапф установлены поворотные заслонки, выполненные со спиральной пружиной. 2. Канатоукладчик по п.1, о т л и ч а ю щ и й с я тем, что свободный конец каждой поворотной заслонки снабжен постоянным магнитом. Изобретение относится к области грузоподъемных механизмов, а именно к канатоукладчикам лебедок. На фит.1 изображен канатоукладчик; на фиг.2 изображена развертка ходового винта с двусторонней нарезкой; на фиг.З изображено сечение узла крепления поворотной заслонки no А-А. Канатоукладчик содержит цепную звездочку 1. закрепленную на ходовом винте 2 с двусторонней нарезкой. Ходовой винт 2 установлен в стойках 3, на которых закреплены направляющие 4, по которым перемещается каретка 5. На каретке установлены направляющие канат 7 ролики 6. В пазах ромбовидных выступов нарезки ходового винта установлена поворотная заслонка 8 одной из своих цапф. Вторая цапфа заслонки крепится к винту планкой 9 с помощью витков 10. В пазу ходового винта Канатоукладчик работает следующим образом. Вращение звездочки цепной передачи 1 приводит в движение ходовой винт 2 с двусторонней нарезкой, установленный в стойках 3 на подшипниках качения. Преобразование вращательного движения винта 2 в поступательное каретки 5 при ее перемещении по направляющим происходит с помощью поводка, установленного в каретке. При прохождении поводка в пазах правой нарезки ходового винта 2 провал нарезки закрыт поворотной планкой и поэтому при движении поводка в правой нарезке линия контакта пары трения непрерывна. При движении поводка в переходном пазу происходит его поворот на левую нарезку. При движении по левой нарезке новодок поворачивает заслонку 8 вокруг оси цапф. Заслонка под действием осевого уси ю о и* О 7 6 5 2 3 1 Фиг.1 Упорядник Техред УКРАЇНА (19 ,UA,M, 1J 210 (ІЗ) СІ (51)5 В 66 D 1/36 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) КАНАТОУКЛАДАЛЬНИК 1 (20)94321790, 13.04.93 (21)4795992/SU (22)26 02.90 (24)25.12.96 (46)25 12.96. Бюл. № 4 (56) Черепанов Б.Е. Лебедки рыболовных траулеров. Мурманское книжное издательство, 1966, с. 122. (72) Єлеонський Євген Євгеньович (73) Миколаївський кораблебудівний інститут (UA) (57) 1. Канатоукладчик, содержащий двухходовой винт с поводком и установленную с возможностью перемещения по направляющим посредством этого поводка каретку, о т л и ч а ю щ и й с я тем, что на концах двухходового винта выполнены ромбовидные выступы, на которых посредством цапф установлены поворотные заслонки, выполненные со спиральной пружиной. 2. Канатоукладчик по п.1, о т л и ч а ю щ и й с я тем, что свободный конец каждой поворотной заслонки снабжен постоянным магнитом. Изобретение относится к области грузоподъемных механизмов, а именно к канатоукладчикам лебедок. На фиг.1 изображен канатоукладчик; на фиг.2 изображена развертка ходового винта с двусторонней нарезкой; на фиг.З изображено сечение узла крепления поворотной заслонки по А-А. Канатоукладчик содержит цепную звездочку 1, закрепленную на ходовом винте 2 с двусторонней нарезкой. Ходовой винт 2 установлен в стойках 3, на которых закреплены направляющие 4, по которым перемещается каретка 5. На каретке установлены направляющие канат 7 ролики 6. В пазах ромбовидных выступов нарезки ходового винта установлена поворотная заслонка 8 одной из своих цапф. Вторая цапфа заслонки крепится к винту планкой 9 с помощью витков 10. В пазу ходового винта закреплена спиральная пружина 11, которая другим концом крепится к цапфе планки 8. Канатоукладчик работает следующим образом. Вращение звездочки цепной передачи 1 приводит в движение ходовой винт 2 с двусторонней нарезкой, установленный в стойках 3 на подшипниках качения. Преобразование вращательного движения винта 2 о поступательное каретки 5 при ее перемещении по направляющим происходит с помощью поводка, установленного в каретке. При прохождении поводка в пазах правой нарезки ходового винта 2 провал нарезки закрыт поворотной планкой и поэтому при движении поводка в правой нарезке линия контакта пары трения непрерывна. При движении поводка в переходном пазу происходит его поворот на левую нарезку. При движении по левой нарезке поводок поворачивает заслонку 8 вокруг оси цапф. Заслонка под действием осевого усилия на поводке закрывает провал нарезки ходового винта 2. ю о О 11210 При прохождении поводком этого провала заслонка 8 под действием спиральной пружины 11 поворачивается вокруг оси цапф и занимает первоначальное положение, закрывая провал правой нарезки. Далее движение повторяется. Фиг.1 Фиг 2 11210 A -A ФигЗ Упорядник Замовлення 4053 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
