Торцеве ущільнення

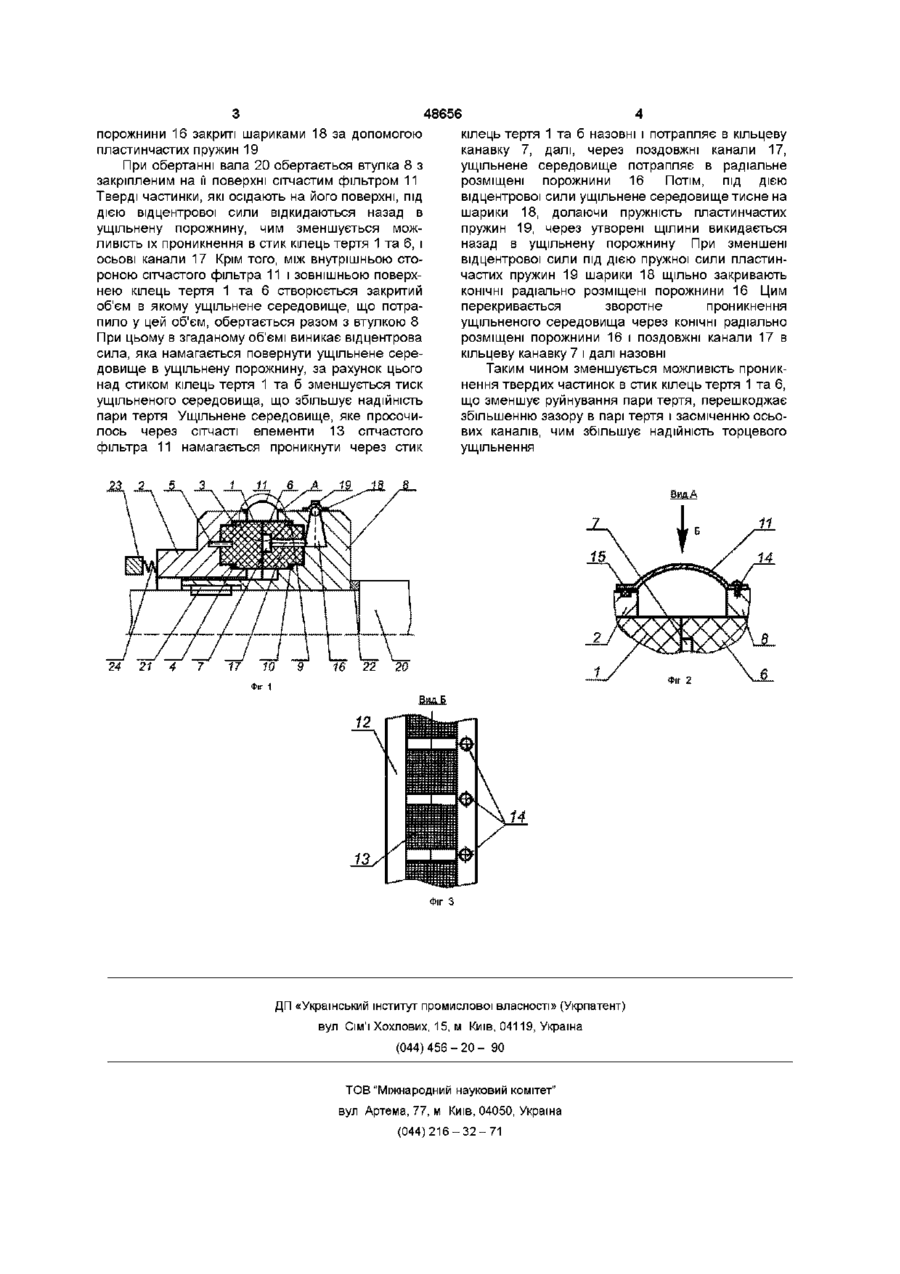

Торцеве ущільнення, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій по Винахід належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів хімічної, нафтопереробної та інших галузей промисловості Відоме торцеве ущільнення (А с СССР №2028525) найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, причому, на поверхні тертя обертового кільця виконана кільцева канавка, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового ущільнювального кільця пластинчастих пружин Основним недоліком відомого торцевого ущільнення є те, що при попаданні в стик кілець тертя твердих частинок, відбувається руйнування пари тертя і и розкриття, а при попаданні твердих частинок в осьові канали відбувається їх засмічення, що призводить до збільшення втрат ущільненого середовища через торцеве ущільнення Задача винаходу - зменшити проникнення твердих частинок в стик кілець тертя Технічний результат досягається тим, що над стиком кілець тертя встановлюється сітчастий фільтр, наприклад, у вигляді торовидного кільця верхні тертя, причому на поверхні тертя обертового кільця виконана кільцева канавка, яка з боку основи сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового ущільнювального кільця пластинчастих пружин, яке відрізняється тим, що над стиком кілець тертя встановлюється сітчастий фільтр, наприклад, у вигляді тороподібного кільця На фіг 1 зображене торцеве ущільнення, загальний вигляд, на фіг 2 - вид А на фіг 1, на фіг 3 сітчастий фільтр вид зверху (вид Б на фіг 2) Торцеве ущільнення складається з необертового кільця тертя 1, встановленого в корпусі 2, загерметизованого за допомогою вторинних ущільнень 3 та 4 і закріпленого штифтами 5, обертового кільця тертя 6, на торцевій поверхні якого виконана кільцева канавка 7, встановленого у втулці 8 і загерметизованого вторинними ущільненнями 9 і 10 Над стиком кілець тертя 1 і 2 встановлено сітчастий фільтр 11, який складається з основи, наприклад, у вигляді торовидного кільця 12 та сітчастих елементів 13, закріплений на поверхні втулки 8 гвинтами 14 і загерметизований зі сторони корпуса 2 вторинним ущільненням 15 У втулці 8 виконані КОНІЧНІ радіально розміщені порожнини 16, з'єднані поздовжніми каналами 17 з кільцевою канавкою 7, закриті шариками 18 за допомогою пластинчастих пружин 19 Втулка 8 з'єднана з валом 20 за допомогою шпонки 21 і герметизується вторинним ущільненням 22 Необертове кільце тертя 1 притиснуте до обертового кільця 6 натискним елементом 23 через пружину 24 Ущільнення працює наступним чином При зупиненому валу 20 герметизація ущільнення здійснюється стиком кілець тертя 1 і 6 за рахунок їх притискання натискним елементом 23 через пружину 24, а тверді частинки осідають на сітчастому фільтрі 11, КОНІЧНІ радіально розміщені (О ю (О 00 48656 порожнини 16 закриті шариками 18 за допомогою пластинчастих пружин 19 При обертанні вала 20 обертається втулка 8 з закріпленим на її поверхні сітчастим фільтром 11 Тверді частинки, які осідають на його поверхні, під дією відцентрової сили відкидаються назад в ущільнену порожнину, чим зменшується можливість їх проникнення в стик кілець тертя 1 та 6, і осьові канали 17 Крім того, між внутрішньою стороною сітчастого фільтра 11 і зовнішньою поверхнею кілець тертя 1 та 6 створюється закритий об'єм в якому ущільнене середовище, що потрапило у цей об'єм, обертається разом з втулкою 8 При цьому в згаданому об'ємі виникає відцентрова сила, яка намагається повернути ущільнене середовище в ущільнену порожнину, за рахунок цього над стиком кілець тертя 1 та б зменшується тиск ущільненого середовища, що збільшує надійність пари тертя Ущільнене середовище, яке просочилось через сітчасті елементи 13 сітчастого фільтра 11 намагається проникнути через стик 1 11 6 А 19 кілець тертя 1 та б назовні і потрапляє в кільцеву канавку 7, далі, через поздовжні канали 17, ущільнене середовище потрапляє в радіальне розміщені порожнини 16 Потім, ПІД ДІЄЮ відцентрової сили ущільнене середовище тисне на шарики 18, долаючи пружність пластинчастих пружин 19, через утворені щілини викидається назад в ущільнену порожнину При зменшені відцентрової сили під дією пружної сили пластинчастих пружин 19 шарики 18 щільно закривають КОНІЧНІ радіально розміщені порожнини 16 Цим перекривається зворотне проникнення ущільненого середовища через КОНІЧНІ радіально розміщені порожнини 16 і поздовжні канали 17 в кільцеву канавку 7 і далі назовні Таким чином зменшується можливість проникнення твердих частинок в стик кілець тертя 1 та 6, що зменшує руйнування пари тертя, перешкоджає збільшенню зазору в парі тертя і засміченню осьових каналів, чим збільшує надійність торцевого ущільнення 1 Фіг 2 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
