Торцеве ущільнення

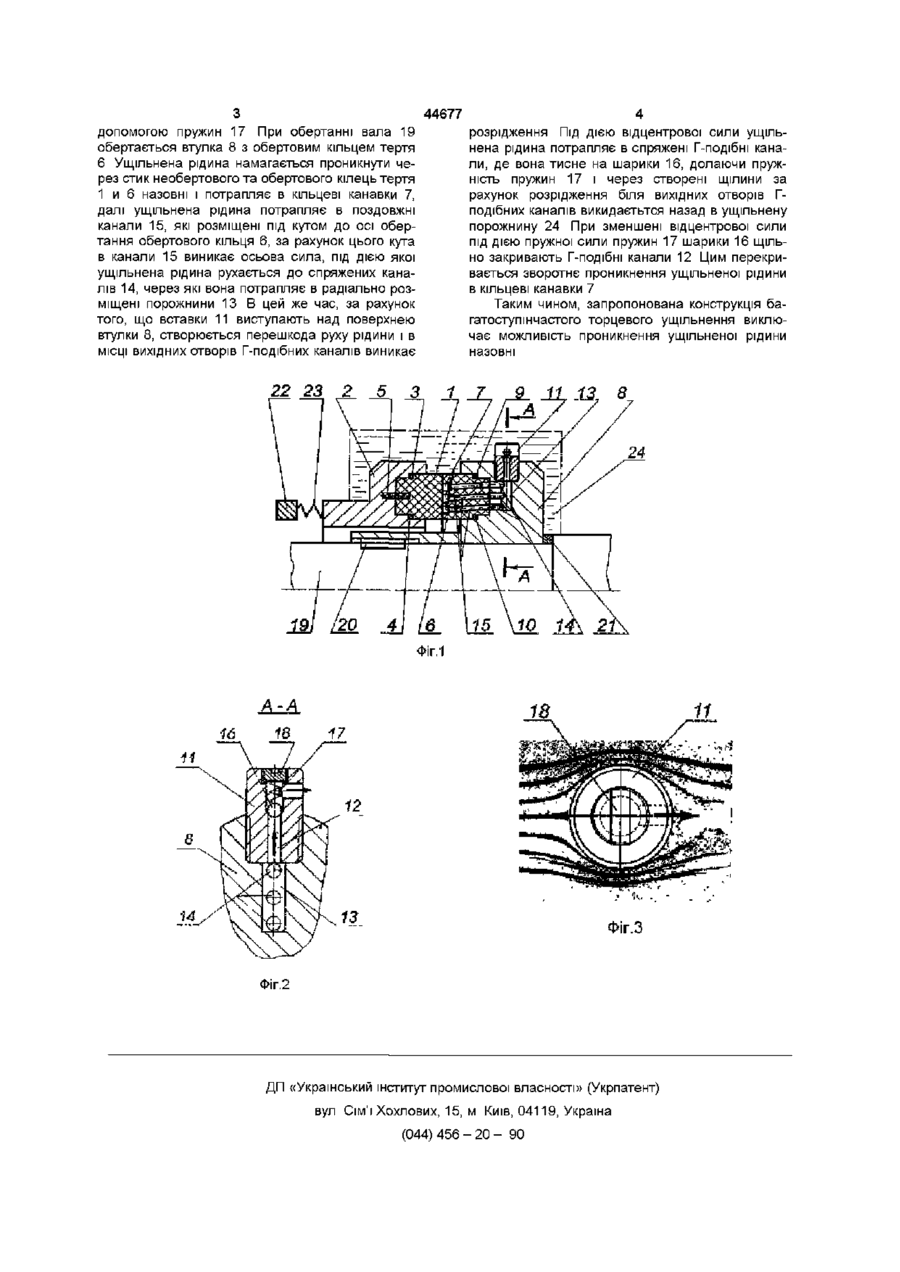

Торцеве ущільнення, що містить корпус, втулку, вал, обертове та необертове кільця тертя, які контактують між собою по плоскій поверхні тертя, причому на поверхні тертя обертового Винахід належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів хімічної, нафтопереробної та інших галузей промисловості Відоме торцеве ущільнення (RU №2028525) найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, втулку, вал, обертове та необертове кільця тертя, які контактують між собою по плоскій поверхні тертя, причому, на поверхні тертя обертового кільця виконана кільцева канавка, яка сполучена поздовжніми каналами з радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені кульками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового кільця тертя пружин Основним недоліком відомого торцевого ущільнення є те, що по всьому об'єму ущільненої порожнини тиск однаковий, що ускладнює ВІДВІД рідини із радіально розміщених порожнин Задача винаходу - зменшення тиску в ущільненій порожнині у МІСЦІ виходу рідини із радіально розміщених порожнин Технічний результат досягається тим, що у втулку вгвинчені вставки з Г-подібними каналами, які спряжені з радіальними порожнинами втулки ВИХІДНІ отвори Г-подібних каналів розміщуються проти напрямку обертання втулки За рахунок того, що вставки виступають над поверхнею втулки, створюється перешкода руху рідини І таким чином, зі сторони вихідних отворів Г-подібних каналів виникає розрідження, що сприяє руху кільця виконана кільцева канавка, яка сполучена осьовими каналами з радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені кульками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового кільця тертя пружин, яке відрізняється тим, що у втулку вгвинчені вставки з Г-подібними каналами, які спряжені з радіальними порожнинами втулки, причому ВИХІДНІ отвори Г-подібних каналів розміщуються проти напрямку обертання втулки рідини із радіальних порожнин втулки На фіг 1 зображене торцеве ущільнення, загальний вид, на фіг 2 - переріз А-А на фіг 1, на фіг 3 - знімок обтікання перешкоди ущільненою рідиною Торцеве ущільнення складається із необертового кільця тертя 1, яке встановлене в корпусі 2, загерметизоване вторинними ущільненями З та 4 і закріплене штифтами 5, обертового кільця тертя 6, на торцьовій поверхні якого виконані кільцеві канавки 7, яке встановлене у втулці 8 та загерметизоване вторинними ущільненями 9 та 10 У втулку 8 вгвинчені вставки 11 з Г-подібними каналами 12, які спряжені з радіальними порожнинами 13, які з'єднані поздовжніми каналами 14 з розміщеними під кутом а = 3 - 1 0 до осі обертання обертового кільця 6 поздовжніми каналами 15, які, в свою чергу, з'єднані з кільцевими канавками 7 Г-подібні канали 12 закриті кульками 16 за допомогою пружин 17, які взаємодіють з гвинтами 18, які вгвинчені у вставки 11 Втулка 8 з'єднана з валом 19 шпонкою 20 і герметизується вторинним ущільненням 21 Нерухоме кільце тертя 1 притиснуте до рухомого кільця 6 натискним елементом 22 через пружину 23 Ущільнення працює наступним чином При зупиненому валу 19 герметизація ущільнення здійснюється стиком необертового та обертового кілець тертя 1 та 6 за рахунок їх притискання натискним елементом 22 через пружину 23, а Г-подібні канали 12 закриті кульками 16 за (О 44677 допомогою пружин 17 При обертанні вала 19 обертається втулка 8 з обертовим кільцем тертя 6 Ущільнена рідина намагається проникнути через стик необертового та обертового кілець тертя 1 и 6 назовні і потрапляє в кільцеві канавки 7, далі ущільнена рідина потрапляє в поздовжні канали 15, які розміщені під кутом до осі обертання обертового кільця 6, за рахунок цього кута в канали 15 виникає осьова сила, під дією якої ущільнена рідина рухається до спряжених каналів 14, через які вона потрапляє в радіально розміщені порожнини 13 В цей же час, за рахунок того, що вставки 11 виступають над поверхнею втулки 8, створюється перешкода руху рідини і в МІСЦІ вихідних отворів Г-подібних каналів виникає розрідження Під ДІЄЮ відцентрової сили ущільнена рідина потрапляє в спряжені Г-подібні канали, де вона тисне на шарики 16, долаючи пружність пружин 17 і через створені щілини за рахунок розрідження біля вихідних отворів Гподібних каналів викидаєтьтся назад в ущільнену порожнину 24 При зменшені відцентрової сили під дією пружної сили пружин 17 шарики 16 щільно закривають Г-подібні канали 12 Цим перекривається зворотнє проникнення ущільненої рідини в кільцеві канавки 7 Таким чином, запропонована конструкція багатоступінчастого торцевого ущільнення виключає можливість проникнення ущільненої рідини назовні 22 23 9 11 13 8 ФІГ.1 11 13 Фіг.З Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
