Волоконно-оптичний розгалужувач

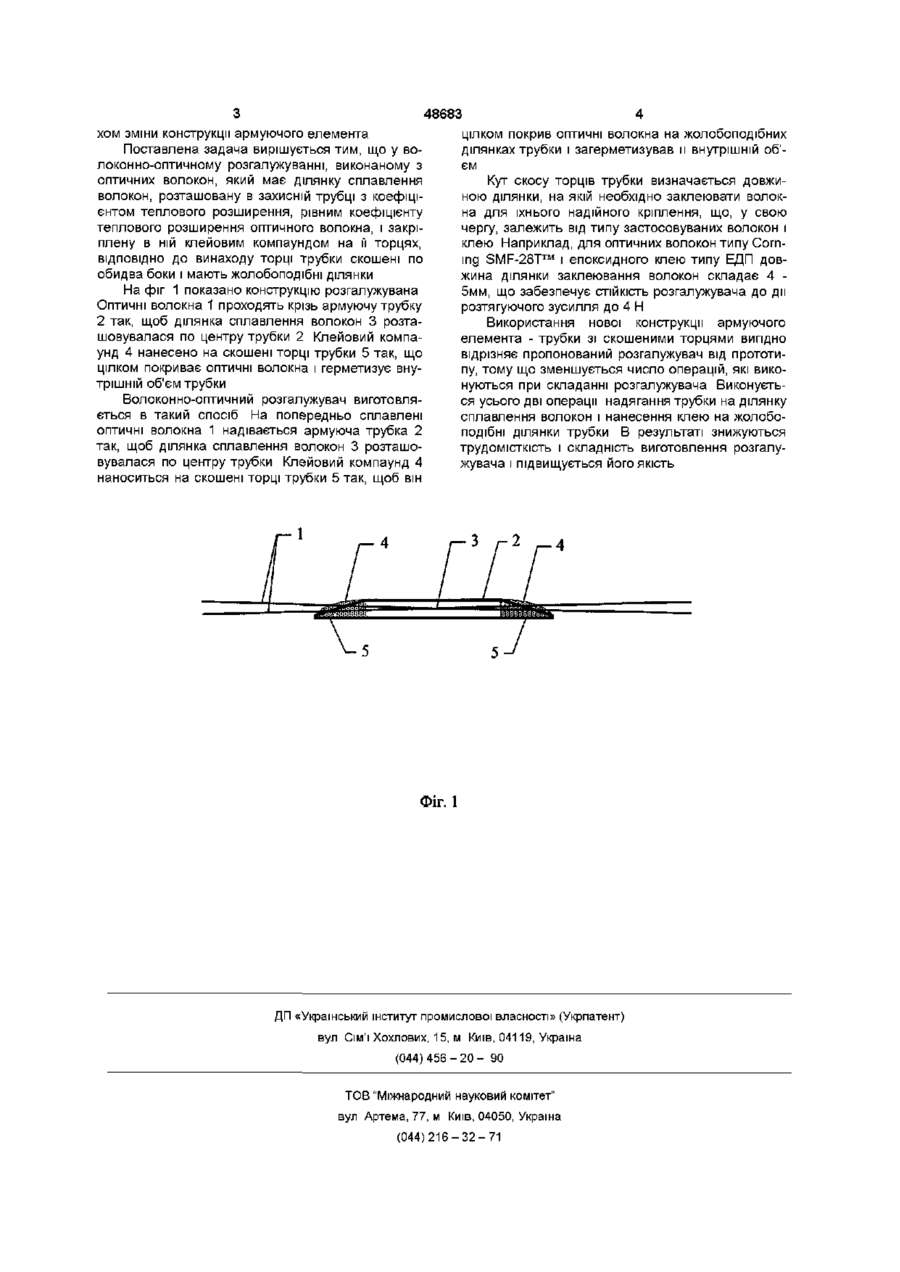

Волоконно-оптичний розгалужувач, виконаний з оптичних волокон, який має ділянку сплавлення волокон, розташовану в захисній трубці з коефіцієнтом теплового розширення, рівним коефіцієнту теплового розширення оптичного волокна, і закріплену в ній клейовим компаундом на її торцях, який відрізняється тим, що торці трубки скошені по обидва боки і мають жолобоподібні ділянки Винахід належить до галузі волоконної оптики, зокрема, до елементної бази волоконно-оптичних ЛІНІЙ зв'язку Пропонований розгалужувач призначений для поділу/об'єднання світлових потоків Відомий ВОЛОКОННО-ОПТИЧНИЙ розгалужувач, виконаний з відрізків оптичних волокон, що включає армуючий елемент - кварцову трубку з подовжнім прорізом, ділянку сплавлення очищених від захисної оболонки волокон і покриття, нанесене на трубку для и герметизації, яке захищає ділянку сплавлення від проникнення через проріз вологи, пилу та інших забруднень Ділянка сплавлення волокон розташована по центру трубки, а волокна зафіксовані по краях трубки пробками з клейового компаунду для герметизації трубки з боку торців Як покриття кварцової трубки використовується термоусадкова трубка [Villarruel С А , Moeller R Р Fused single mode access couplers // Electronics Letters, 1981, vol 17, № 6, p 243-244] або еластичне покриття, наприклад, шар силікону [Патент 4632513 США, МКП G02B6/26 Method of making a polarization-insensitive, evanescent-wave, fused coupler with minimal environmental sensitivity Опубл 30 12 1986] Така конструкція розгалужувача обумовлює велику трудомісткість його виготовлення за рахунок великого числа операцій, які необхідно виконати при складанні розгалужувача Coupleur pour groupes de fibres optiques, et son precede de fabrication Опубл 01 12 1989] Однак така конструкція розгалужувача обумовлює велику трудомісткість виготовлення клейових пробок Найбільш трудомісткою є операція введення клейового компаунду в трубку на певну глибину Якщо з одного боку трубки нанесений на торець компаунд може затекти усередину за рахунок капілярних сил і його затікання на певну глибину забезпечується дозованим нанесенням клею, то введення компаунду в трубку з іншого боку викликає певні труднощі При малих діаметрах трубки використання будь-яких шприців неможливо без дорогих прецизійних пристроїв позиціонування Ця операція виконується широко відомим способом заповнення щілин клейовою масою Трубку нагрівають При цьому повітря усередині трубки нагрівається і розширюється На вільний торець трубки наносять краплю компаунду і дають трубці охолонути, при цьому компаунд втягується в трубку Для якісного виконання цієї операції необхідно строго контролювати ступінь нагрівання трубки Перегрів трубки приводить до втягування компаунду на надмірну глибину, а недогрів, ВІДПОВІДНО, на недостатню І те, і інше знижує якість розгалужувана Надлишкова глибина проникнення компаунду приводить до збільшення чутливості розгалужувана до температури через значну різницю коефіцієнтів теплового розширення компаунду і матеріалів волокон і трубки, а недостатня - до неміцного закріплення волокон у трубці Відомий розгалужувач, вибраний як прототип, який відрізняється тим, що армуючий елемент виконаний у вигляді суцільної кварцової трубки, а фіксація волокон і герметизація трубки здійснюється пробками, утвореними після затвердіння клейового компаунду, який вводиться через торці трубки [Патент 2632076 Франція, МКП G02B6/40 В основу винаходу поставлено задачу зниження трудомісткості виготовлення і підвищення якості волоконно-оптичного розгалужувача шля ГО 00 (О 00 48683 цілком покрив оптичні волокна на жолобоподібних хом зміни конструкції армуючого елемента ділянках трубки і загерметизував и внутрішній об'Поставлена задача вирішується тим, що у воєм локонно-оптичному розгалужуванні, виконаному з Кут скосу торців трубки визначається довжиоптичних волокон, який має ділянку сплавлення ною ділянки, на якій необхідно заклеювати волокволокон, розташовану в захисній трубці з коефіціна для їхнього надійного кріплення, що, у свою єнтом теплового розширення, рівним коефіцієнту чергу, залежить від типу застосовуваних волокон і теплового розширення оптичного волокна, і закріклею Наприклад, для оптичних волокон типу Cornплену в ній клейовим компаундом на її торцях, ing SMF-28T™ і епоксидного клею типу ЕДП довВІДПОВІДНО до винаходу торці трубки скошені по жина ділянки заклеювання волокон складає 4 обидва боки і мають жолобоподібні ділянки 5мм, що забезпечує СТІЙКІСТЬ розгалужувача до дії На фіг 1 показано конструкцію розгалужувана розтягуючого зусилля до 4 Н Оптичні волокна 1 проходять крізь армуючу трубку 2 так, щоб ділянка сплавлення волокон 3 розтаВикористання нової конструкції армуючого шовувалася по центру трубки 2 Клейовий компаелемента - трубки зі скошеними торцями вигідно унд 4 нанесено на скошені торці трубки 5 так, що відрізняє пропонований розгалужувач від прототицілком покриває оптичні волокна і герметизує внупу, тому що зменшується число операцій, які викотрішній об'єм трубки нуються при складанні розгалужувача Виконується усього дві операції надягання трубки на ділянку Волоконно-оптичний розгалужувач виготовлясплавлення волокон і нанесення клею на жолобоється в такий спосіб На попередньо сплавлені подібні ділянки трубки В результаті знижуються оптичні волокна 1 надівається армуюча трубка 2 трудомісткість і складність виготовлення розгалутак, щоб ділянка сплавлення волокон 3 розташожувача і підвищується його якість вувалася по центру трубки Клейовий компаунд 4 наноситься на скошені торці трубки 5 так, щоб він Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
