G02B 6/255 — зрощування світловодів, наприклад, за допомогою плавлення або зв’язування

Номер патенту: 106670

Опубліковано: 25.09.2014

Автори: Парк Джан Йонг, Лі Кван Чеон, Парк Чен Соул, Джан Сенг Чал

МПК: G02B 6/38, G02B 6/255

Мітки: монтажу, з'єднувач, волоконно-оптичний, спосіб

Формула / Реферат:

1. Волоконно-оптичний з'єднувач для з'єднання сплавленням першого оптичного волокна і другого оптичного волокна за допомогою блока з'єднування сплавленням, причому перше оптичне волокно розміщене у наконечнику, пружно підтримуваному за допомогою пружного елемента, при цьому зазначений з'єднувач містить: направляючу втулку наконечника, встановлену між наконечником і пружним елементом;втичну рамку для прийому наконечника разом з...

Номер патенту: 23316

Опубліковано: 25.05.2007

Автори: Басиладзе Георгій Діомідович, Долгов Олександр Іванович, Ніколаєв Євген Якович

МПК: G02B 6/255

Мітки: розгалужувач, волоконно-оптичний, багатомодовий, конфігурації

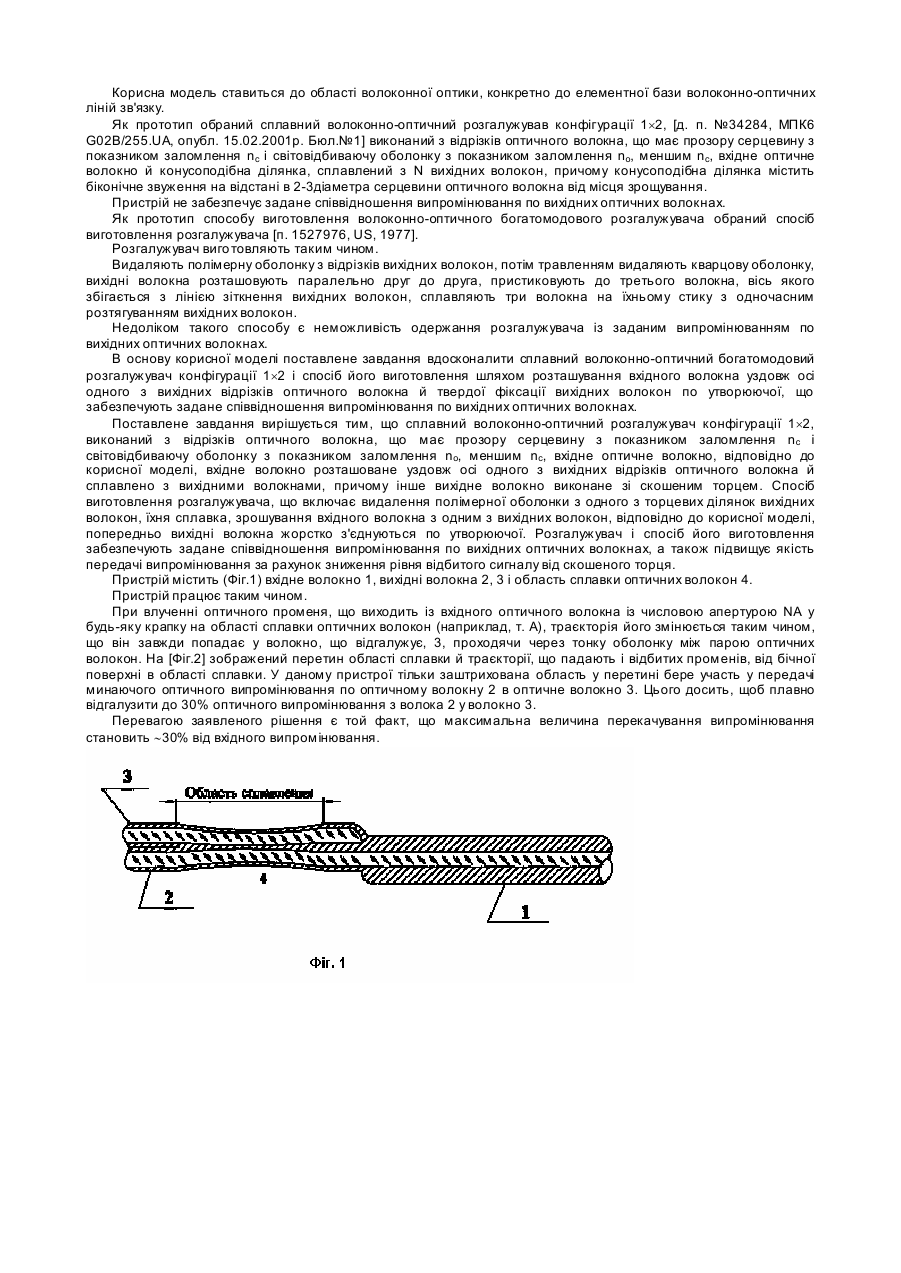

Формула / Реферат:

Волоконно-оптичний багатомодовий розгалужувач конфігурації 1х2, що включає відрізки оптичного волокна, що мають прозору серцевину з показником заломлення nc і світовідбиваючу оболонку з показником заломлення n0, меншим nc, вхідне волокно, який відрізняється тим, що вхідне волокно розташоване уздовж оптичної осі одного з вихідних волокон і сплавлено з ним, а друге вихідне волокно виконане зі скошеним торцем.

Номер патенту: 48683

Опубліковано: 15.08.2002

Автори: Долгов Олександр Іванович, Басиладзе Георгій Діомідович, Ніколаєв Євген Якович

МПК: G02B 6/255

Мітки: волоконно-оптичний, розгалужувач

Формула / Реферат:

Волоконно-оптичний розгалужувач, виконаний з оптичних волокон, який має ділянку сплавлення волокон, розташовану в захисній трубці з коефіцієнтом теплового розширення, рівним коефіцієнту теплового розширення оптичного волокна, і закріплену в ній клейовим компаундом на її торцях, який відрізняється тим, що торці трубки скошені по обидва боки і мають жолобоподібні ділянки.

Номер патенту: 47454

Опубліковано: 15.07.2002

Автори: Греков Міхаіл Владіміровіч, Діанов Євгєній Міхайловіч, Голант Константін Міхайловіч, Карпов Владімір Івановіч, Протопопов Владімір Ніколаєвіч, Храпко Ростіслав Радієвіч

МПК: C03B 37/10, C03B 37/018, G02B 6/00 ...

Мітки: заготівок, показника, моди, виготовлення, заломлення, волоконний, зміни, оптичних, конвертор, спосіб, діаметра, локальної, поля, хвильоводів

Формула / Реферат:

1. Волоконний конвертор діаметра поля моди, який містить відрізок волоконного світловоду (1), що включає оболонку (2) з кварцового скла, серцевину (3) з легованого кварцового скла, причому діаметр серцевини (3) змінюється по довжині відрізка волоконного світловоду (1), збільшуючись до його кінця (4), який відрізняється тим, що серцевина (3) світловоду (1) легована легуючою домішкою, за яку використовують азот, і концентрація цієї легуючої...

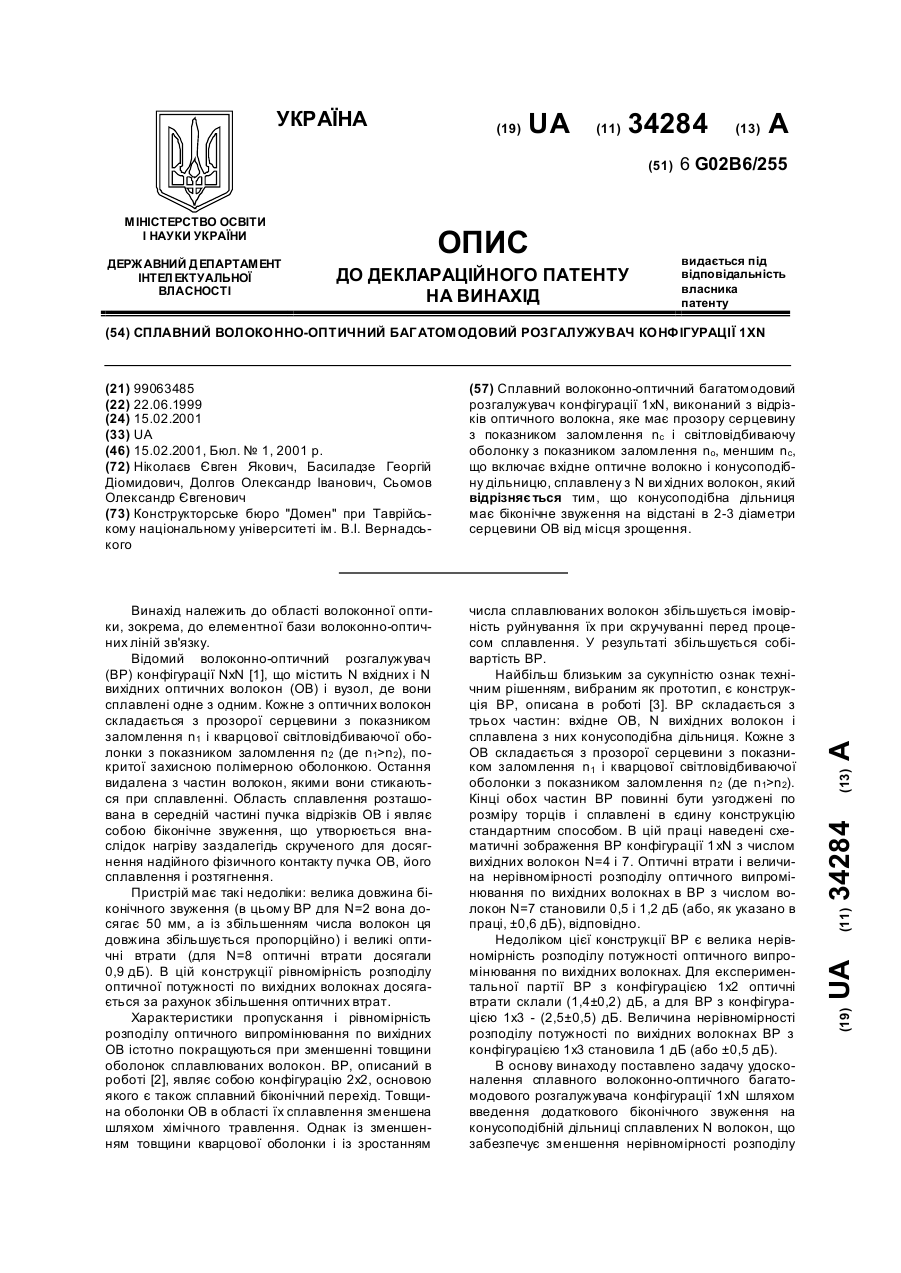

Номер патенту: 34284

Опубліковано: 15.02.2001

Автори: Ніколаєв Євген Якович, Басиладзе Георгій Діомідович, Долгов Олександр Іванович, Сьомов Олександр Євгенович

МПК: G02B 6/255

Мітки: розгалужувач, конфігурації, сплавний, волоконно-оптичний, багатомодовий

Текст:

...товщини оболонки обмежене збільшенням оптичних втрат в ВР за рахунок утворення мікрораковин на межах розділу серцевина-оболонка внаслідок травлення поверхні ОВ. При підключенні джерела випромінювання в протилежному напрямку випромінюючою площадкою буде серцевина і-того волокна з номінальною числовою апертурою. При цьому конічна дільниця обмежує передавану потужність на величину, пропорційну числу волокон N, що сплавляються (або передає...

Номер патенту: 4662

Опубліковано: 28.12.1994

Автори: Долгов Олександр Іванович, Ніколаєв Євген Якович, Басиладзе Георгій Деомідович, Сьомов Олександр Євгенович

МПК: G02B 6/255

Мітки: волоконно-оптичних, сплавлення, пристрій, розгалужувачів

Формула / Реферат:

(57) 1. Устройство для сплавления волоконно-оптических разветвителей, содержащее основание, на котором размещены соосно расположенные барабаны для укладки и фиксации оптических волокон, механизмы для скрутки и растяжения волокон и нагревательный блок, расположенный между барабанами с возможностью перемещения вдоль оси барабанов, отличающееся тем, что нагревательный блок включает переключатель электродов и держатель, на котором установлены...
