Спосіб підвищення зусилля ступенів трициліндрового гідравлічного преса
Формула / Реферат
Спосіб підвищення зусилля ступенів трициліндрового гідравлічного преса шляхом підведення рідини високого тиску від акумулятора і рідини підвищеного тиску від проміжного мультиплікатора та її витрати для забезпечення здійснення технологічного процесу, який відрізняється тим, що підвищується зусилля центрального циліндра шляхом збільшення поперечної площі його внутрішньої порожнини згідно з залежністю Sc=k·S, де S, Sc - вихідна та збільшена поперечні площі внутрішньої порожнини циліндра відповідно; k - коефіцієнт мультиплікації гідросистеми.
Текст

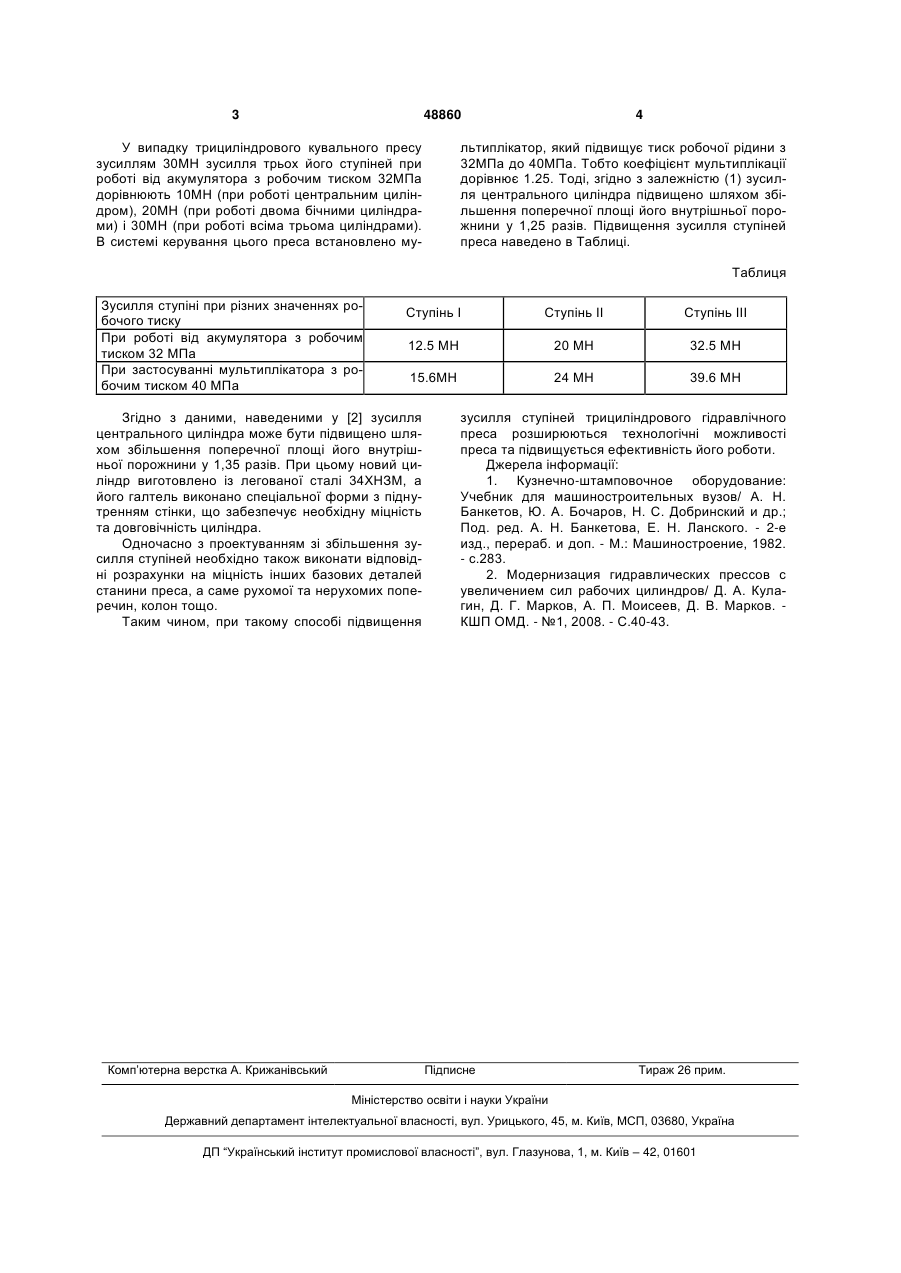

Спосіб підвищення зусилля ступенів трициліндрового гідравлічного преса шляхом підведення рідини високого тиску від акумулятора і рідини 3 48860 У випадку трициліндрового кувального пресу зусиллям 30МН зусилля трьох його ступіней при роботі від акумулятора з робочим тиском 32МПа дорівнюють 10МН (при роботі центральним циліндром), 20МН (при роботі двома бічними циліндрами) і 30МН (при роботі всіма трьома циліндрами). В системі керування цього преса встановлено му 4 льтиплікатор, який підвищує тиск робочої рідини з 32МПа до 40МПа. Тобто коефіцієнт мультиплікації дорівнює 1.25. Тоді, згідно з залежністю (1) зусилля центрального циліндра підвищено шляхом збільшення поперечної площі його внутрішньої порожнини у 1,25 разів. Підвищення зусилля ступіней преса наведено в Таблиці. Таблиця Зусилля ступіні при різних значеннях робочого тиску При роботі від акумулятора з робочим тиском 32 МПа При застосуванні мультиплікатора з робочим тиском 40 МПа Ступінь І Ступінь II Ступінь III 12.5 МН 20 МН 32.5 МН 15.6МН 24 МН 39.6 МН Згідно з даними, наведеними у [2] зусилля центрального циліндра може бути підвищено шляхом збільшення поперечної площі його внутрішньої порожнини у 1,35 разів. При цьому новий циліндр виготовлено із легованої сталі 34ХНЗМ, а його галтель виконано спеціальної форми з піднутренням стінки, що забезпечує необхідну міцність та довговічність циліндра. Одночасно з проектуванням зі збільшення зусилля ступіней необхідно також виконати відповідні розрахунки на міцність інших базових деталей станини преса, а саме рухомої та нерухомих поперечин, колон тощо. Таким чином, при такому способі підвищення Комп’ютерна верстка А. Крижанівський зусилля ступіней трициліндрового гідравлічного преса розширюються технологічні можливості преса та підвищується ефективність його роботи. Джерела інформації: 1. Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов/ А. Н. Банкетов, Ю. А. Бочаров, Н. С. Добринский и др.; Под. ред. А. Н. Банкетова, Е. Н. Ланского. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1982. - с.283. 2. Модернизация гидравлических прессов с увеличением сил рабочих цилиндров/ Д. А. Кулагин, Д. Г. Марков, А. П. Моисеев, Д. В. Марков. КШП ОМД. - №1, 2008. - С.40-43. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increasing effort of stages of three-cylinder hydraulic press
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ повышения усилия ступеней трехцилиндрового гидравлического пресса
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B21B 15/00
Мітки: трициліндрового, спосіб, гідравлічного, ступенів, зусилля, підвищення, преса
Код посилання
<a href="https://ua.patents.su/2-48860-sposib-pidvishhennya-zusillya-stupeniv-tricilindrovogo-gidravlichnogo-presa.html" target="_blank" rel="follow" title="База патентів України">Спосіб підвищення зусилля ступенів трициліндрового гідравлічного преса</a>
