Наповнювально-зливний вузол для гідравлічного преса

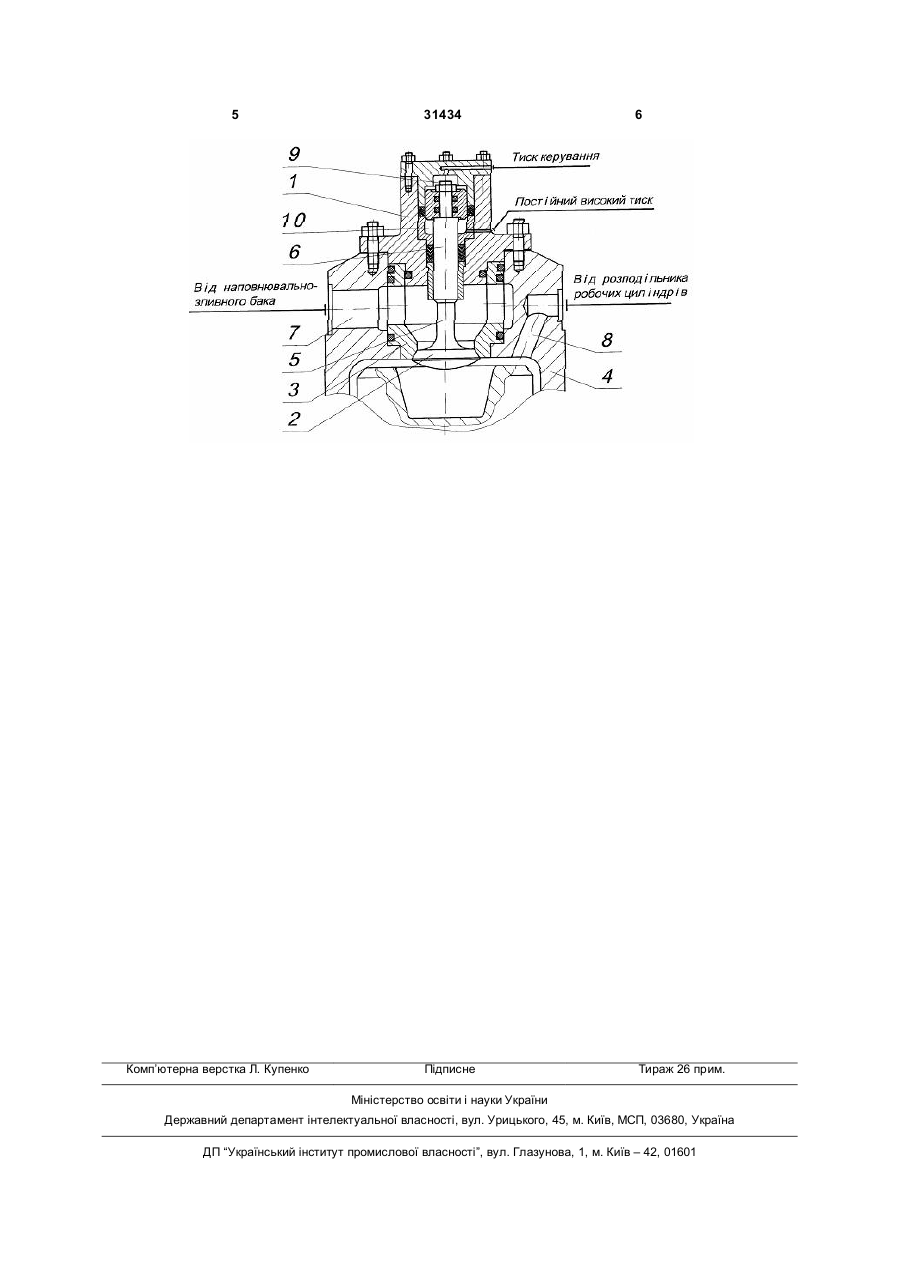

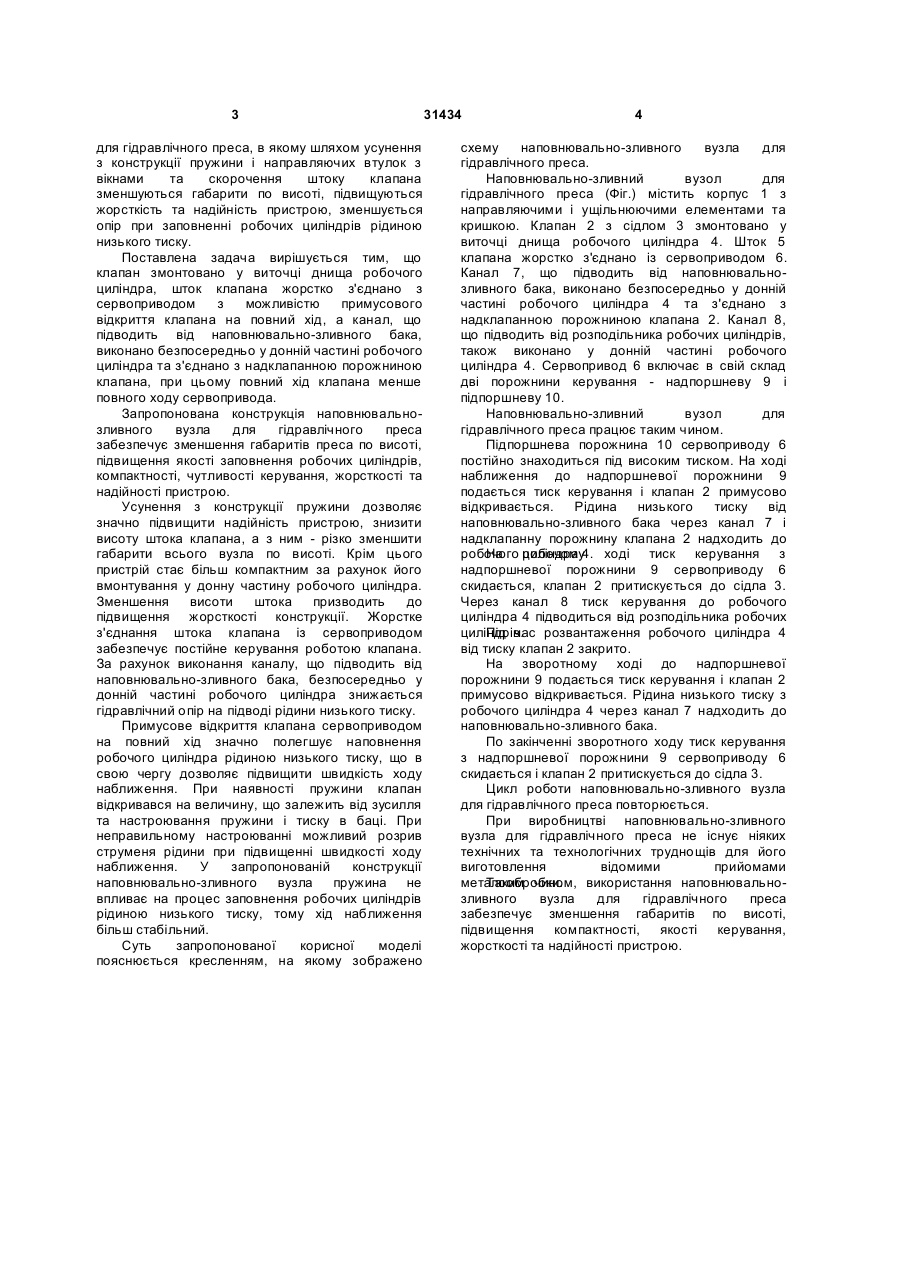

Наповнювально-зливний вузол для гідравлічного преса, що містить корпус, клапан зі 3 для гідравлічного преса, в якому шляхом усунення з конструкції пружини і направляючих втулок з вікнами та скорочення штоку клапана зменшуються габарити по висоті, підвищуються жорсткість та надійність пристрою, зменшується опір при заповненні робочих циліндрів рідиною низького тиску. Поставлена задача вирішується тим, що клапан змонтовано у виточці днища робочого циліндра, шток клапана жорстко з'єднано з сервоприводом з можливістю примусового відкриття клапана на повний хід, а канал, що підводить від наповнювально-зливного бака, виконано безпосередньо у донній частині робочого циліндра та з'єднано з надклапанною порожниною клапана, при цьому повний хід клапана менше повного ходу сервопривода. Запропонована конструкція наповнювальнозливного вузла для гідравлічного преса забезпечує зменшення габаритів преса по висоті, підвищення якості заповнення робочих циліндрів, компактності, чутливості керування, жорсткості та надійності пристрою. Усунення з конструкції пружини дозволяє значно підвищити надійність пристрою, знизити висоту штока клапана, а з ним - різко зменшити габарити всього вузла по висоті. Крім цього пристрій стає більш компактним за рахунок його вмонтування у донну частину робочого циліндра. Зменшення висоти штока призводить до підвищення жорсткості конструкції. Жорстке з'єднання штока клапана із сервоприводом забезпечує постійне керування роботою клапана. За рахунок виконання каналу, що підводить від наповнювально-зливного бака, безпосередньо у донній частині робочого циліндра знижається гідравлічний опір на підводі рідини низького тиску. Примусове відкриття клапана сервоприводом на повний хід значно полегшує наповнення робочого циліндра рідиною низького тиску, що в свою чергу дозволяє підвищити швидкість ходу наближення. При наявності пружини клапан відкривався на величину, що залежить від зусилля та настроювання пружини і тиску в баці. При неправильному настроюванні можливий розрив струменя рідини при підвищенні швидкості ходу наближення. У запропонованій конструкції наповнювально-зливного вузла пружина не впливає на процес заповнення робочих циліндрів рідиною низького тиску, тому хід наближення більш стабільний. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено 31434 4 схему наповнювально-зливного вузла для гідравлічного преса. Наповнювально-зливний вузол для гідравлічного преса (Фіг.) містить корпус 1 з направляючими і ущільнюючими елементами та кришкою. Клапан 2 з сідлом 3 змонтовано у виточці днища робочого циліндра 4. Шток 5 клапана жорстко з'єднано із сервоприводом 6. Канал 7, що підводить від наповнювальнозливного бака, виконано безпосередньо у донній частині робочого циліндра 4 та з'єднано з надклапанною порожниною клапана 2. Канал 8, що підводить від розподільника робочих циліндрів, також виконано у донній частині робочого циліндра 4. Сервопривод 6 включає в свій склад дві порожнини керування - надпоршневу 9 і підпоршневу 10. Наповнювально-зливний вузол для гідравлічного преса працює таким чином. Підпоршнева порожнина 10 сервоприводу 6 постійно знаходиться під високим тиском. На ході наближення до надпоршневої порожнини 9 подається тиск керування і клапан 2 примусово відкривається. Рідина низького тиску від наповнювально-зливного бака через канал 7 і надклапанну порожнину клапана 2 надходить до робочого робочому ході тиск керування з На циліндра 4. надпоршневої порожнини 9 сервоприводу 6 скидається, клапан 2 притискується до сідла 3. Через канал 8 тиск керування до робочого циліндра 4 підводиться від розподільника робочих циліндрів. розвантаження робочого циліндра 4 Під час від тиску клапан 2 закрито. На зворотному ході до надпоршневої порожнини 9 подається тиск керування і клапан 2 примусово відкривається. Рідина низького тиску з робочого циліндра 4 через канал 7 надходить до наповнювально-зливного бака. По закінченні зворотного ходу тиск керування з надпоршневої порожнини 9 сервоприводу 6 скидається і клапан 2 притискується до сідла 3. Цикл роботи наповнювально-зливного вузла для гідравлічного преса повторюється. При виробництві наповнювально-зливного вузла для гідравлічного преса не існує ніяких технічних та технологічних труднощів для його виготовлення відомими прийомами металообробки. Таким чином, використання наповнювальнозливного вузла для гідравлічного преса забезпечує зменшення габаритів по висоті, підвищення компактності, якості керування, жорсткості та надійності пристрою. 5 Комп’ютерна верстка Л. Купенко 31434 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
