Спосіб живлення гідравлічного преса рідиною високого тиску
Формула / Реферат
Спосіб живлення гідравлічного преса рідиною високого тиску, що полягає у накопиченні рідини високого тиску, яка подається від насосів, в акумуляторі, який відрізняється тим, що живлення здійснюється від акумуляторів, які з'єднані між собою послідовно і мають розділення повітряного та рідинного середовищ роздільним елементом з низьким коефіцієнтом тертя, а при спорожненні одного з акумуляторів його роздільний елемент зупиняється в крайньому нижньому положенні і живлення здійснюється від решти акумуляторів.
Текст

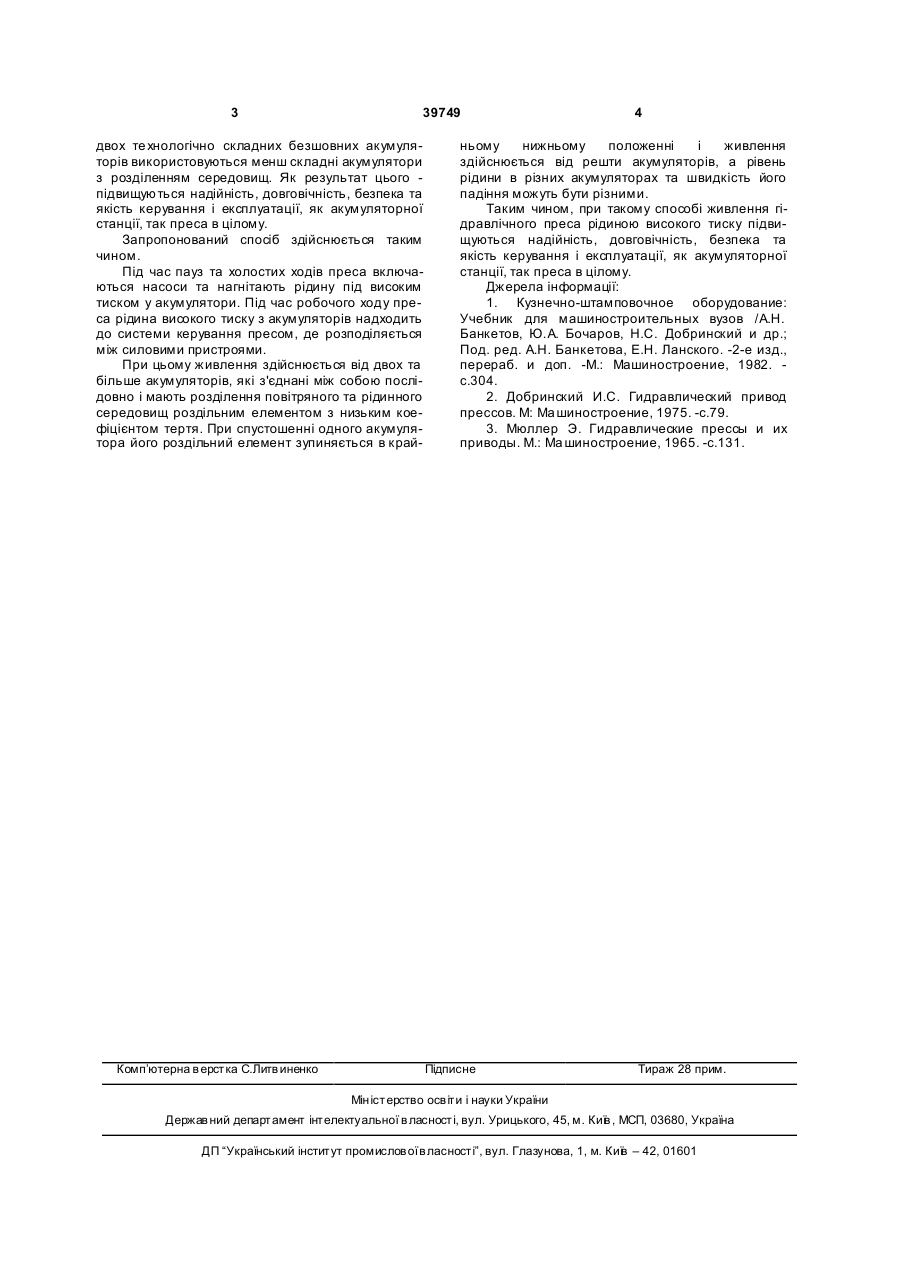

Спосіб живлення гідравлічного преса рідиною високого тиску, що полягає у накопиченні рідини 3 39749 двох те хнологічно складних безшовних акумуляторів використовуються менш складні акумулятори з розділенням середовищ. Як результат цього підвищуються надійність, довговічність, безпека та якість керування і експлуатації, як акумуляторної станції, так преса в цілому. Запропонований спосіб здійснюється таким чином. Під час пауз та холостих ходів преса включаються насоси та нагнітають рідину під високим тиском у акумулятори. Під час робочого ходу преса рідина високого тиску з акумуляторів надходить до системи керування пресом, де розподіляється між силовими пристроями. При цьому живлення здійснюється від двох та більше акумуляторів, які з'єднані між собою послідовно і мають розділення повітряного та рідинного середовищ роздільним елементом з низьким коефіцієнтом тертя. При спустошенні одного акумулятора його роздільний елемент зупиняється в край Комп’ютерна в ерстка C.Литв иненко 4 ньому нижньому положенні і живлення здійснюється від решти акумуляторів, а рівень рідини в різних акумуляторах та швидкість його падіння можуть бути різними. Таким чином, при такому способі живлення гідравлічного преса рідиною високого тиску підвищуються надійність, довговічність, безпека та якість керування і експлуатації, як акумуляторної станції, так преса в цілому. Джерела інформації: 1. Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов /А.Н. Банкетов, Ю.А. Бочаров, Н.С. Добринский и др.; Под. ред. А.Н. Банкетова, Е.Н. Ланского. -2-е изд., перераб. и доп. -М.: Машиностроение, 1982. с.304. 2. Добринский И.С. Гидравлический привод прессов. М: Ма шиностроение, 1975. -с.79. 3. Мюллер Э. Гидравлические прессы и их приводы. М.: Ма шиностроение, 1965. -с.131. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of supply of hydraulic press by liquid of high pressure
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ питания гидравлического пресса жидкостью высокого давления
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B21B 15/00
Мітки: спосіб, преса, живлення, тиску, рідиною, гідравлічного, високого
