Спосіб доменної плавки

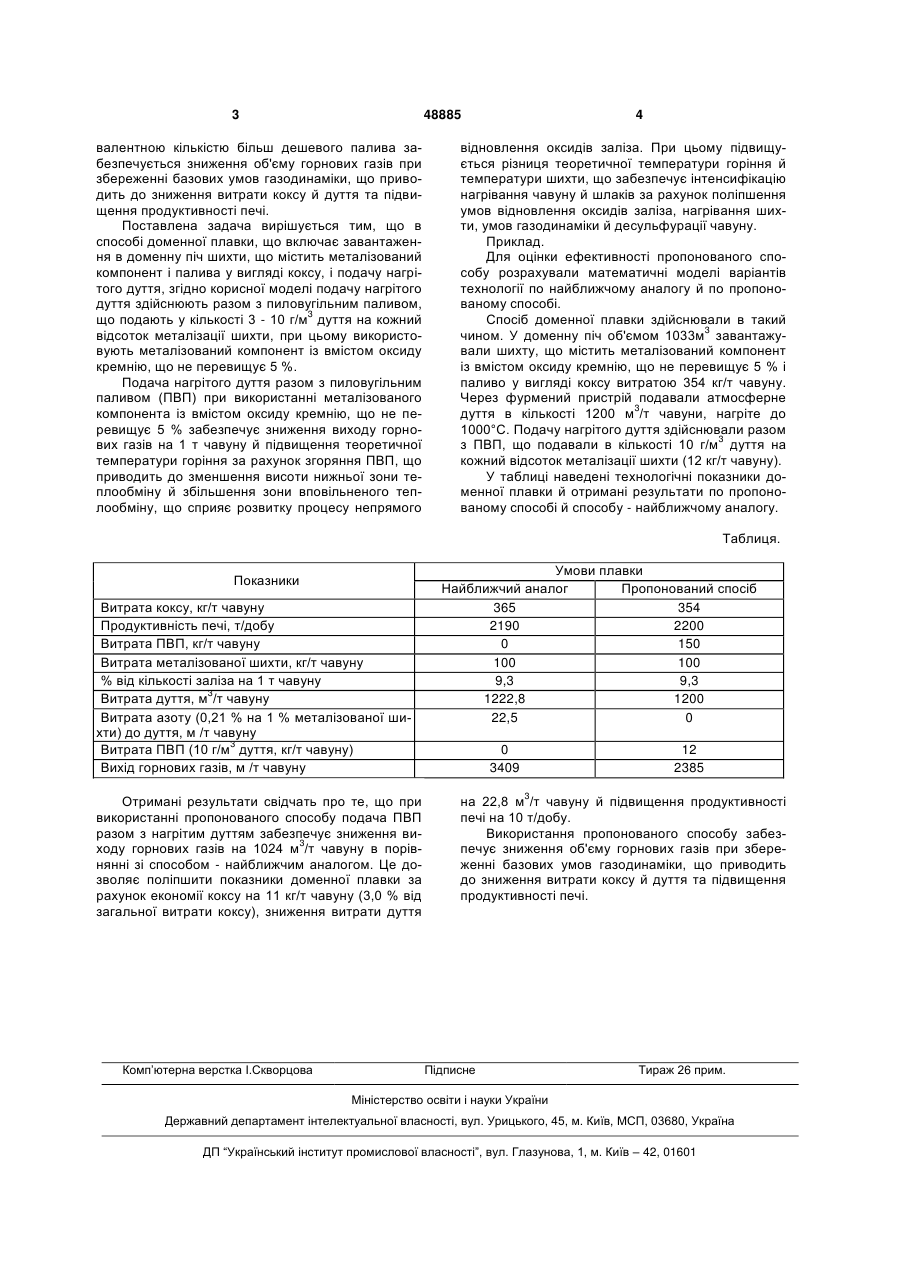

Спосіб доменної плавки, що включає завантаження в доменну піч шихти, що містить металізований компонент, і палива у вигляді коксу, і подачу нагрітого дуття, який відрізняється тим, що подачу нагрітого дуття здійснюють разом з пиловугільним паливом, що подають у кількості 3-10 г/м дуття на кожний відсоток металізації шихти, при цьому використовують металізований компонент із вмістом оксиду кремнію, що не перевищує 5 %. (19) (21) u200910211 (22) 08.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ФІЛАТОВ ЮРІЙ ВАСИЛЬОВИЧ, РИЖЕНКОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЄМЧЕНКО АНДРІЙ ВАЛЕНТИНОВИЧ, КРИКУНОВ БОРИС ПЕТРОВИЧ, ЗАМУРУЄВ ВАЛЕРІЙ МИХАЙЛОВИЧ, ЦУКАНОВ ВЛАДИСЛАВ ІВАНОВИЧ, ДРЕЙКО ОЛЕКСІЙ ІВАНОВИЧ, ПОПОВ ВАЛЕРІЙ ЄВГЕНІЙОВИЧ, ІВЛЄВ ВАЛЕРІЙ ПАВЛОВИЧ, ХРАПКО АНДРІЙ ВІКТОРОВИЧ, ЯРОШЕВСЬКИЙ СТАНІСЛАВ ЛЬВОВИЧ, КУЗІН АНДРІЙ ВІКТОРОВИЧ 3 48885 валентною кількістю більш дешевого палива забезпечується зниження об'єму горнових газів при збереженні базових умов газодинаміки, що приводить до зниження витрати коксу й дуття та підвищення продуктивності печі. Поставлена задача вирішується тим, що в способі доменної плавки, що включає завантаження в доменну піч шихти, що містить металізований компонент і палива у вигляді коксу, і подачу нагрітого дуття, згідно корисної моделі подачу нагрітого дуття здійснюють разом з пиловугільним паливом, що подають у кількості 3 - 10 г/м3 дуття на кожний відсоток металізації шихти, при цьому використовують металізований компонент із вмістом оксиду кремнію, що не перевищує 5 %. Подача нагрітого дуття разом з пиловугільним паливом (ПВП) при використанні металізованого компонента із вмістом оксиду кремнію, що не перевищує 5 % забезпечує зниження виходу горнових газів на 1 т чавуну й підвищення теоретичної температури горіння за рахунок згоряння ПВП, що приводить до зменшення висоти нижньої зони теплообміну й збільшення зони вповільненого теплообміну, що сприяє розвитку процесу непрямого 4 відновлення оксидів заліза. При цьому підвищується різниця теоретичної температури горіння й температури шихти, що забезпечує інтенсифікацію нагрівання чавуну й шлаків за рахунок поліпшення умов відновлення оксидів заліза, нагрівання шихти, умов газодинаміки й десульфурації чавуну. Приклад. Для оцінки ефективності пропонованого способу розрахували математичні моделі варіантів технології по найближчому аналогу й по пропонованому способі. Спосіб доменної плавки здійснювали в такий чином. У доменну піч об'ємом 1033м3 завантажували шихту, що містить металізований компонент із вмістом оксиду кремнію, що не перевищує 5 % і паливо у вигляді коксу витратою 354 кг/т чавуну. Через фурмений пристрій подавали атмосферне дуття в кількості 1200 м3/т чавуни, нагріте до 1000°С. Подачу нагрітого дуття здійснювали разом з ПВП, що подавали в кількості 10 г/м3 дуття на кожний відсоток металізації шихти (12 кг/т чавуну). У таблиці наведені технологічні показники доменної плавки й отримані результати по пропонованому способі й способу - найближчому аналогу. Таблиця. Показники Витрата коксу, кг/т чавуну Продуктивність печі, т/добу Витрата ПВП, кг/т чавуну Витрата металізованої шихти, кг/т чавуну % від кількості заліза на 1 т чавуну Витрата дуття, м3/т чавуну Витрата азоту (0,21 % на 1 % металізованої шихти) до дуття, м /т чавуну Витрата ПВП (10 г/м3 дуття, кг/т чавуну) Вихід горнових газів, м /т чавуну Отримані результати свідчать про те, що при використанні пропонованого способу подача ПВП разом з нагрітим дуттям забезпечує зниження виходу горнових газів на 1024 м3/т чавуну в порівнянні зі способом - найближчим аналогом. Це дозволяє поліпшити показники доменної плавки за рахунок економії коксу на 11 кг/т чавуну (3,0 % від загальної витрати коксу), зниження витрати дуття Комп’ютерна верстка І.Скворцова Умови плавки Найближчий аналог Пропонований спосіб 365 354 2190 2200 0 150 100 100 9,3 9,3 1222,8 1200 22,5 0 0 3409 12 2385 на 22,8 м3/т чавуну й підвищення продуктивності печі на 10 т/добу. Використання пропонованого способу забезпечує зниження об'єму горнових газів при збереженні базових умов газодинаміки, що приводить до зниження витрати коксу й дуття та підвищення продуктивності печі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
