Генератор вихрів
Номер патенту: 49403
Опубліковано: 26.04.2010
Автори: Ударцев Євген Павлович, Давидов Олександр Рубенович, Щербинос Олександр Григорович, Жданов Олександр Іванович
Формула / Реферат
1. Генератор вихрів, що містить несучу поверхню, який відрізняється тим, що для збільшення критичного кута атаки наплив розташований на передній кромці несучої поверхні.
2. Генератор вихрів за п. 1, який відрізняється тим, що утворюючі поверхні напливу мають ті ж геометричні параметри профілю, які використовуються для несучої поверхні.
Текст

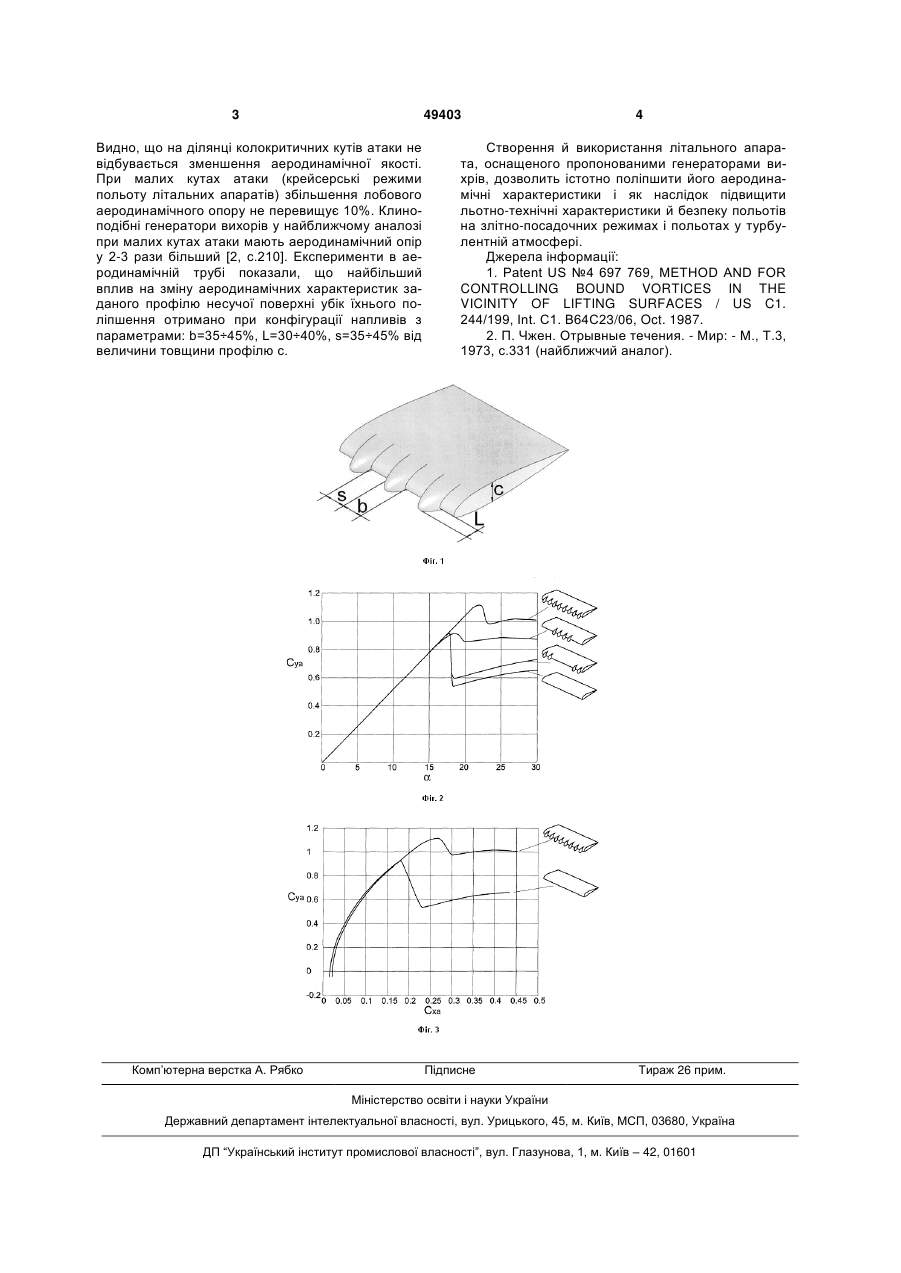

1. Генератор вихрів, що містить несучу поверхню, який відрізняється тим, що для збільшення критичного кута атаки наплив розташований на передній кромці несучої поверхні. 2. Генератор вихрів за п. 1, який відрізняється тим, що утворюючі поверхні напливу мають ті ж геометричні параметри профілю, які використовуються для несучої поверхні. (19) (21) u200912044 (22) 24.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) УДАРЦЕВ ЄВГЕН ПАВЛОВИЧ, ЩЕРБИНОС ОЛЕКСАНДР ГРИГОРОВИЧ, ЖДАНОВ ОЛЕКСАНДР ІВАНОВИЧ, ДАВИДОВ ОЛЕКСАНДР РУБЕНОВИЧ (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 49403 Видно, що на ділянці колокритичних кутів атаки не відбувається зменшення аеродинамічної якості. При малих кутах атаки (крейсерські режими польоту літальних апаратів) збільшення лобового аеродинамічного опору не перевищує 10%. Клиноподібні генератори вихорів у найближчому аналозі при малих кутах атаки мають аеродинамічний опір у 2-3 рази більший [2, с.210]. Експерименти в аеродинамічній трубі показали, що найбільший вплив на зміну аеродинамічних характеристик заданого профілю несучої поверхні убік їхнього поліпшення отримано при конфігурації напливів з параметрами: b=35÷45%, L=30÷40%, s=35÷45% від величини товщини профілю с. Комп’ютерна верстка А. Рябко 4 Створення й використання літального апарата, оснащеного пропонованими генераторами вихрів, дозволить істотно поліпшити його аеродинамічні характеристики і як наслідок підвищити льотно-технічні характеристики й безпеку польотів на злітно-посадочних режимах і польотах у турбулентній атмосфері. Джерела інформації: 1. Patent US №4 697 769, METHOD AND FOR CONTROLLING BOUND VORTICES IN THE VICINITY OF LIFTING SURFACES / US C1. 244/199, Int. С1. В64С23/06, Oct. 1987. 2. П. Чжен. Отрывные течения. - Мир: - М., Т.3, 1973, с.331 (найближчий аналог). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVortex generator
Автори англійськоюUdartsev Yevhen Pavlovych, Scherbynos Oleksandr Hryhorovych, Zhdanov Oleksandr Ivanovych, Davydov Oleksandr Rubenovych
Назва патенту російськоюВихревой генератор
Автори російськоюУдарцев Евгений Павлович, Щербинос Александр Григорьевич, Жданов Александр Иванович, Давыдов Александр Рубенович
МПК / Мітки
МПК: B64C 23/00
