Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, який відрізняється тим, що до інгалятора введено ступінчасто-конусний ультразвуковий концентратор, який розташовано на п'єзоелектричному випромінювачі, причому діаметр меншого отвору концентратора d вибирають із співвідношення 0,4<d/D<0,6, де D - діаметр більшого отвору концентратора.
Текст

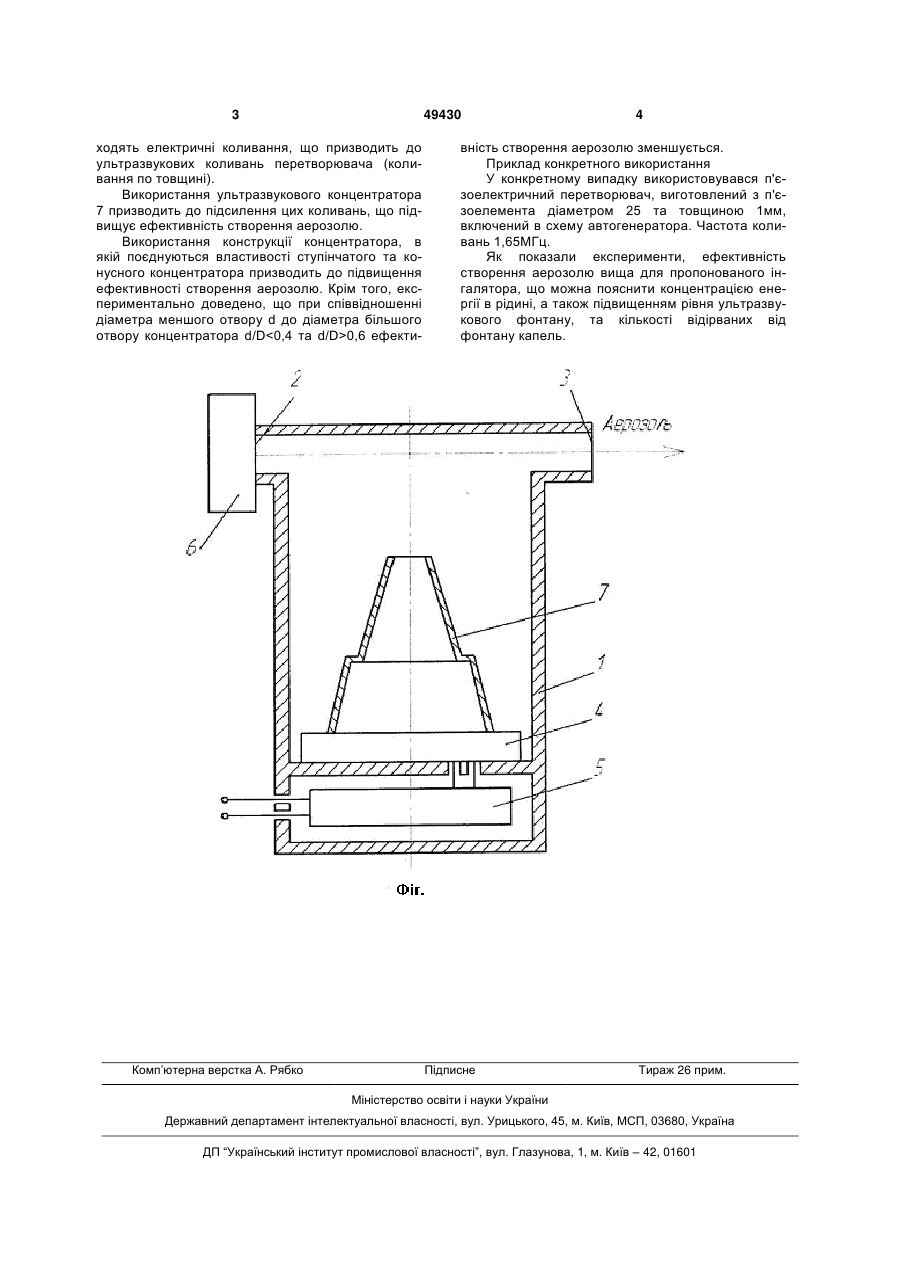

Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний 3 49430 ходять електричні коливання, що призводить до ультразвукових коливань перетворювача (коливання по товщині). Використання ультразвукового концентратора 7 призводить до підсилення цих коливань, що підвищує ефективність створення аерозолю. Використання конструкції концентратора, в якій поєднуються властивості ступінчатого та конусного концентратора призводить до підвищення ефективності створення аерозолю. Крім того, експериментально доведено, що при співвідношенні діаметра меншого отвору d до діаметра більшого отвору концентратора d/D0,6 ефекти Комп’ютерна верстка А. Рябко 4 вність створення аерозолю зменшується. Приклад конкретного використання У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити концентрацією енергії в рідині, а також підвищенням рівня ультразвукового фонтану, та кількості відірваних від фонтану капель. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: A61M 15/02, A61M 11/00, A61M 11/06, B05B 1/00
Мітки: інгалятор, ультразвуковий
