Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, що містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді сектора сфери, а на поверхні лінзи розташовані лінзи у вигляді секторів сфери меншого діаметра.
Текст

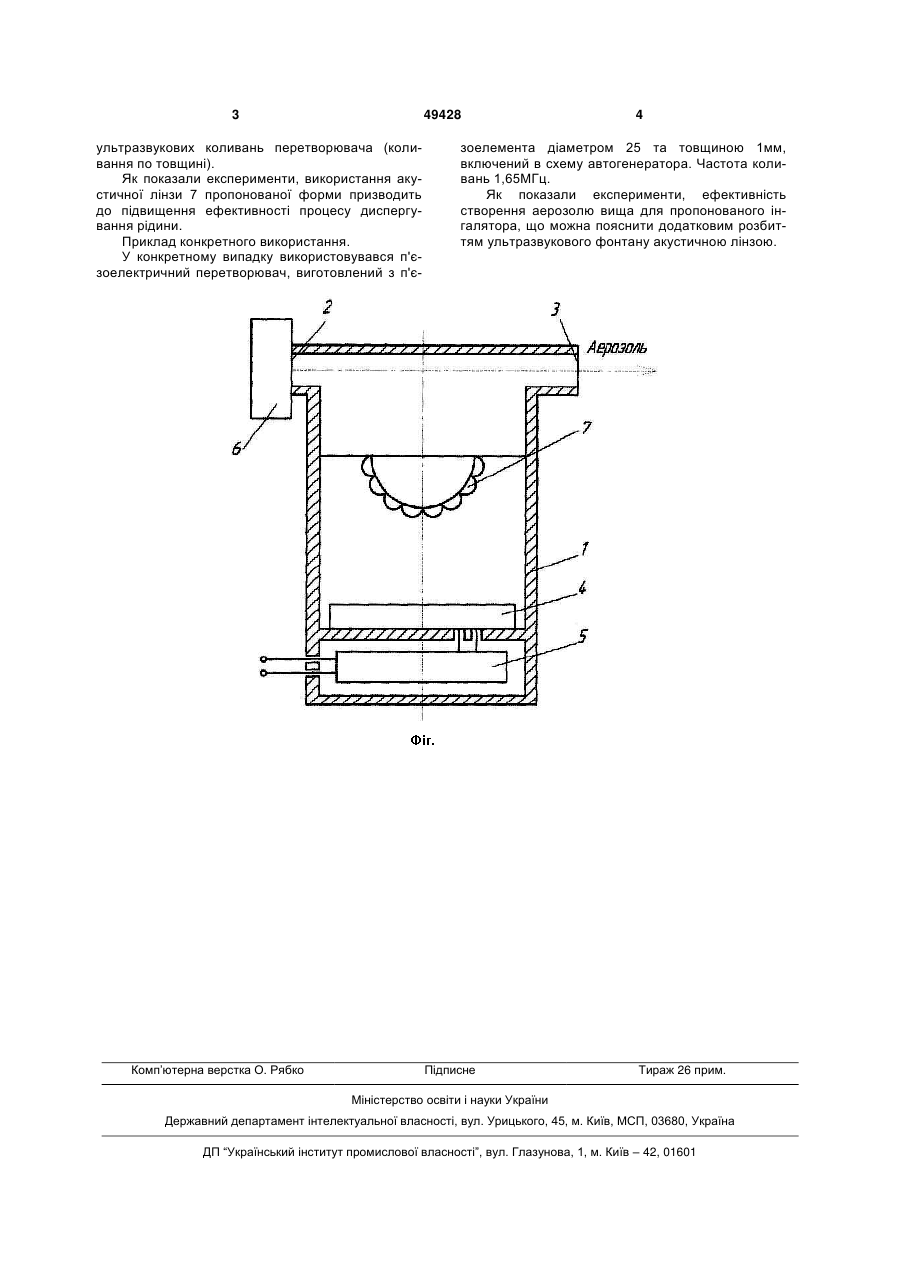

Ультразвуковий інгалятор, що містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді сектора сфери, а на поверхні лінзи розташовані лінзи у вигляді секторів сфери меншого діаметра. (19) (21) u200912316 (22) 30.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 49428 ультразвукових коливань перетворювача (коливання по товщині). Як показали експерименти, використання акустичної лінзи 7 пропонованої форми призводить до підвищення ефективності процесу диспергування рідини. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'є Комп’ютерна верстка О. Рябко 4 зоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити додатковим розбиттям ультразвукового фонтану акустичною лінзою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic inhalator
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: H02N 1/00, G21H 1/00, H02N 2/18, H02M 11/00
Мітки: інгалятор, ультразвуковий
